Pomozte prosím s určením polarity diody

Zpráva

ARDO · #1 Příspěvek od **ARDO** » 10 srp 2016, 13:43

vřadil jsem svoji otázku do této sekce,protože asi to nikomu v budoucnu nepomůže.

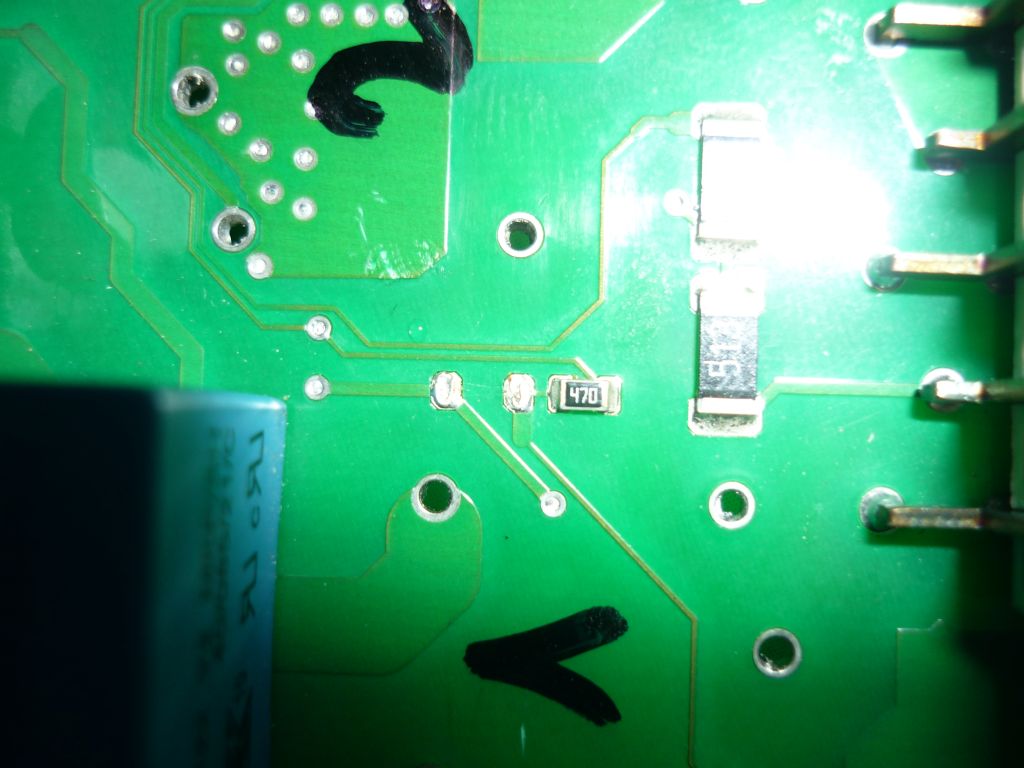

na fotce je chybějící SMD dioda.Tipuji to na diodu 1N4148.
Vývod z toho MSD odporu je přiveden na jeden vývod cívky Relé 1. Potom má být osazena ta chybějící dioda a z ní je to vedeno na druhý vývod cívky Relé 1 a na jeden vývod cívky relé 2.

Řekl bych,že ta dioda patří osadit katodou k tomu SMD odporu,ale nejsem si jist.

Moc děkuji buď za potvrzení anebo vyvrácení

Eleman · #2 Příspěvek od **Eleman** » 10 srp 2016, 14:05

Chtělo by to překreslit schéma (i s dalšími prvky okolo).

#3 Příspěvek od **MetalGod** » 10 srp 2016, 14:05

Spíš bych k tomu odporu dal anodu. Vyfoť větší region, z tohohle nelze nic poznat. To je z ňáký pračky?

Peedros · #4 Příspěvek od **Peedros** » 10 srp 2016, 14:12

Dioda 1N4148 staci, je tam pro potlaceni VN spicky vznikajici na civce rele pri prechodovem jevu (vypnuti rele).Civka se tou napetovou spickou snazi udrzet stejny proud,ktery tekl civkou rele pred vypnutim napajeni. Ta VN spicka ma opacnou polaritu. Musis zmerit polaritu napeti na vyvodech pro rele (bez pripojeneho rele) a diodu umistit antiparalelne (Katodu na zmereny plus, anodu na minus), proste aby ta dioda byla v zavernem smeru.

ARDO · #5 Příspěvek od **ARDO** » 10 srp 2016, 14:31

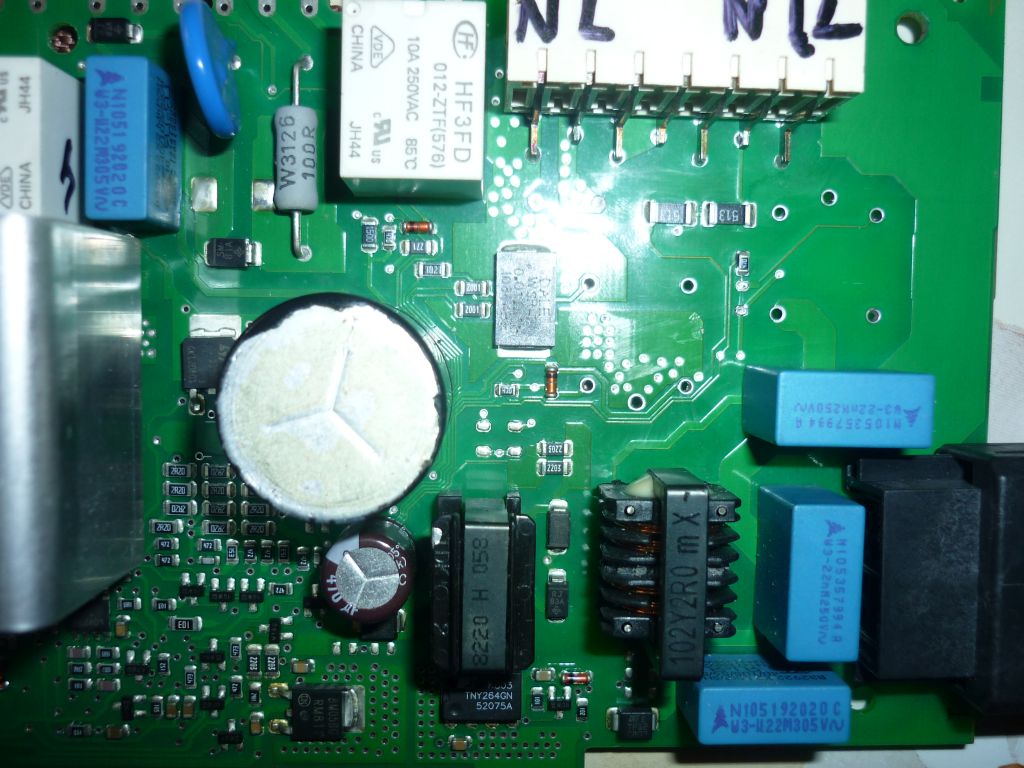

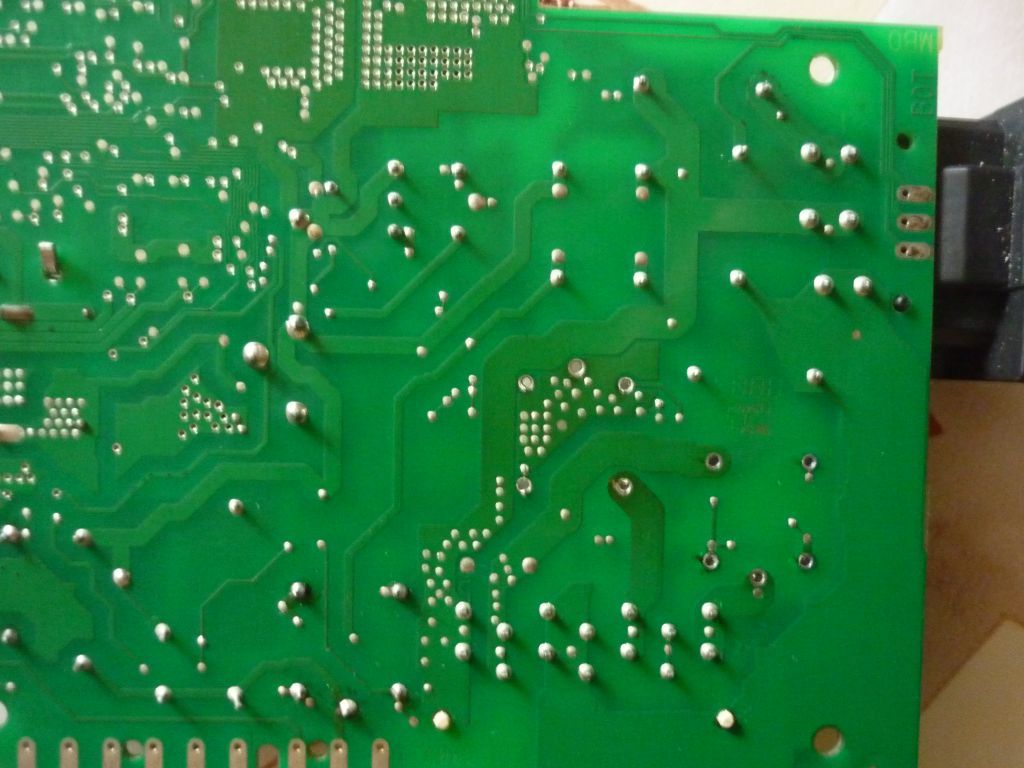

děkuji za vaše odpovědi.Zkusil jsem nafotit více z té desky.Je to deska z myčky BOSCH.řeším ji zde ve vlákně.Zkoušel jsem relátka jestli jsou v pořádku.Ovšem ta dioda tam chyběla ještě předtím než jsem je začal odpajovat.Relátka fungují ,ale sepnout nemůžou bez této diody

.

ARDO · #6 Příspěvek od **ARDO** » 10 srp 2016, 14:37

tak by měla být zřejmě anodou k tomu odporu

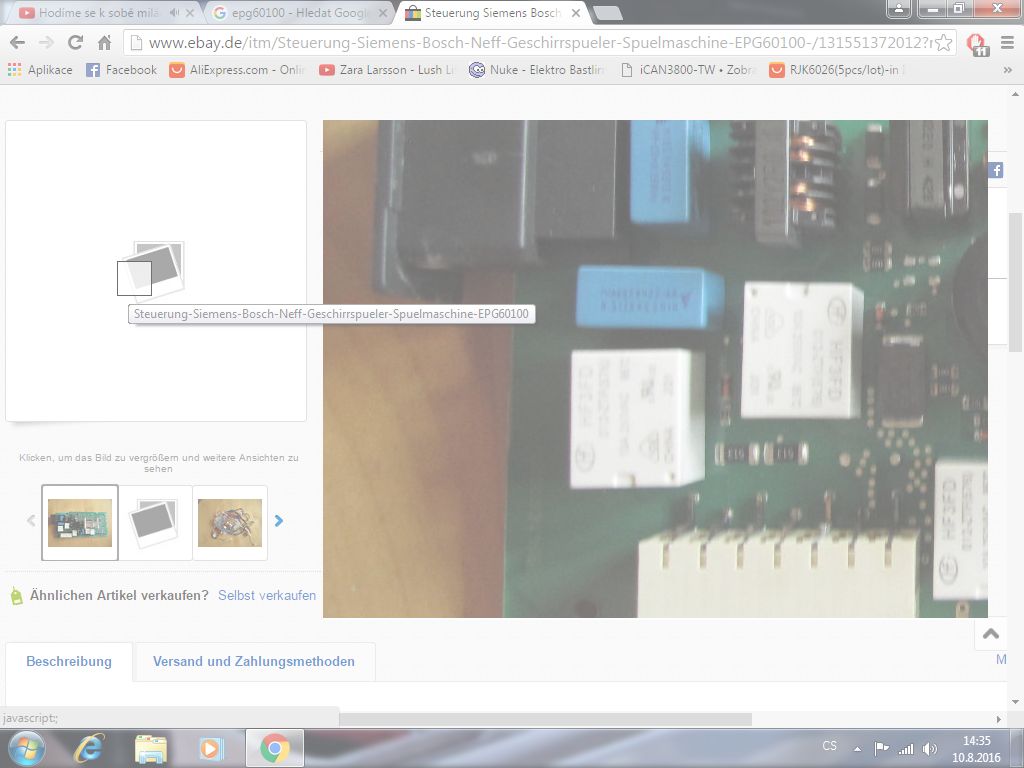

viz.tento obrázek

#7 Příspěvek od **jezevec** » 10 srp 2016, 15:37

Dioda má jen ochrannou funkci, relé musí spínat i bez ní.Máš tam jinou vadu, pravděpodobně nabouraný soft.

bu2520 · #8 Příspěvek od **bu2520** » 10 srp 2016, 16:06

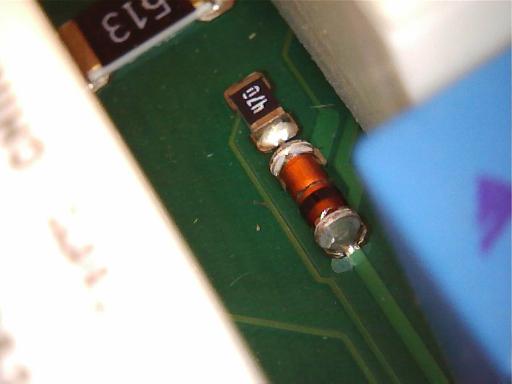

takhle stačí?

ARDO · #9 Příspěvek od **ARDO** » 10 srp 2016, 16:26

Děkuji moc. už jsem to rozluštil i z té fotky,kterou jsem dával výše.

#10 Příspěvek od **EKKAR** » 10 srp 2016, 18:22

Musíš nejdřív vědět, jestli ta dioda je v sérii s cívkou relé, nebo paralelně. Pokud je v sérii, musí se dát tak, aby nebránila průchodu proudu od kladnýho pólu napájení do špulky a z ní do záporný šíny. Pro tuhle variantu je jedno kde přesně ta dioda je, může bejt jak v kladný, tak i v záporný větvi obvodu.
Druhá varianta je dioda paralelně k cívce - tam pak opravdu funguje jako "zhášecí" = zkratuje tu naindukovanou napěťovou špičku tak, aby její vysoký napětí neohrožovalo spínací prvek ovládající proud do špulky. Potom se dioda zapojuje přímo k vývodům cívky tak, aby při normálním průchodu proudu cívkou byla pólovaná v závěrným směru a otevřela se až v momentě, kdy je ovládací proud vypnutej a na cívce se indukuje ta vypínací špička ...

breta1 · #11 Příspěvek od **breta1** » 10 srp 2016, 18:35

Nějak nechápu, k čemu by byla dioda v sérii s cívkou relé...

ARDO · #12 Příspěvek od **ARDO** » 10 srp 2016, 19:51

je v sérii.Má být zapojena jak je na těch obrázcích.já jsem podle označení našel tu desku celou na internetu

#13 Příspěvek od **EKKAR** » 10 srp 2016, 20:02

breta1 píše:Nějak nechápu, k čemu by byla dioda v sérii s cívkou relé...

Třeba aby se o 0,7V snížilo napětí pro cívku, nebo aby případná indukční špička neprošla tam kam nemá - její účinek na vinutí se zanedbává. Je to poměrně běžná věc.

#14 Příspěvek od **jezevec** » 10 srp 2016, 21:18

ARDO píše:je v sérii...

Je paralelně, do série nemá smysl a je to i vidět na těch tvých obrázcích.

Peedros · #15 Příspěvek od **Peedros** » 10 srp 2016, 21:43

take si myslim,ze tam musi byt paralelne, seriove nema smysl, navic pochybuji,ze by tam nekdo "zapomnel" dat diodu tak,aby bylo nefunkcni osazene rele. Snizovat napeti pro rele o 0.7V smysl nema, zvlast kdyz napeti na rele muze byt v teleranci az o 60% vetsi. Spicku to v serii omezovat nebude,mozna do doby nez se proslehne prechod v diode. Zaverne maximalni spickove napeti pro 1N4148 je 100V.
