Tesla Ametyst T-2055TXT, nereaguje na DO

Zpráva

jarmilerik · #1 Příspěvek od **jarmilerik** » 11 zář 2016, 08:33

Dobrý den,
dostal jsem za úkol opravit (bude-li to možné), televizor Tesla Ametyst T-2055TXT.
Nereaguje na dálkové ovládání. Respektive ano, ale až po cca 15 minutách zapnutí tv hlavním vypínačem. Do té doby ne. Pak již jde tv zapnout DO i ovládat. Baterie v DO v pořádku, kontrola funkce IR diody pomocí fotomobilu. Nějak to souvisí s tím lidově řečeno zahřátím tv.
Jenže nemám schéma a nevím od čeho se odpíchnout. Desku tv jsem očistil od usazeného prachu a prošel pohledem případné studené spoje. Měnit preventivně elektrolyty jsem zatím nezkoušel. Poraďte mi prosím Vás. Děkuji.

cechpk · #2 Příspěvek od **cechpk** » 11 zář 2016, 09:25

Nemáte chybu v typu TV ? Ametyst a DO ? to mi nějak nesedí nebo špatně hledám ????

#3 Příspěvek od **masar** » 11 zář 2016, 09:59

Je to nějaký převlečený Grundig.
Zaměř se na napájení IR čidla a čidlo samotné. :wink:

jarmilerik · #4 Příspěvek od **jarmilerik** » 11 zář 2016, 10:22

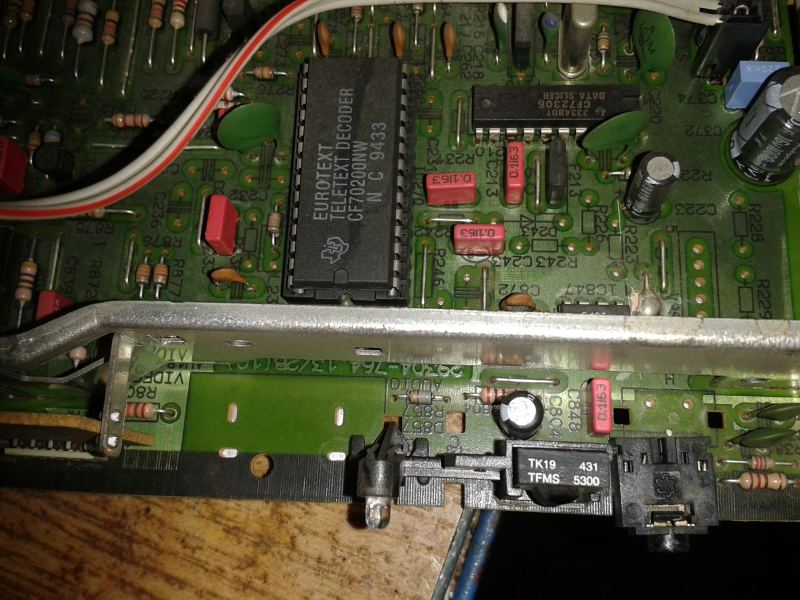

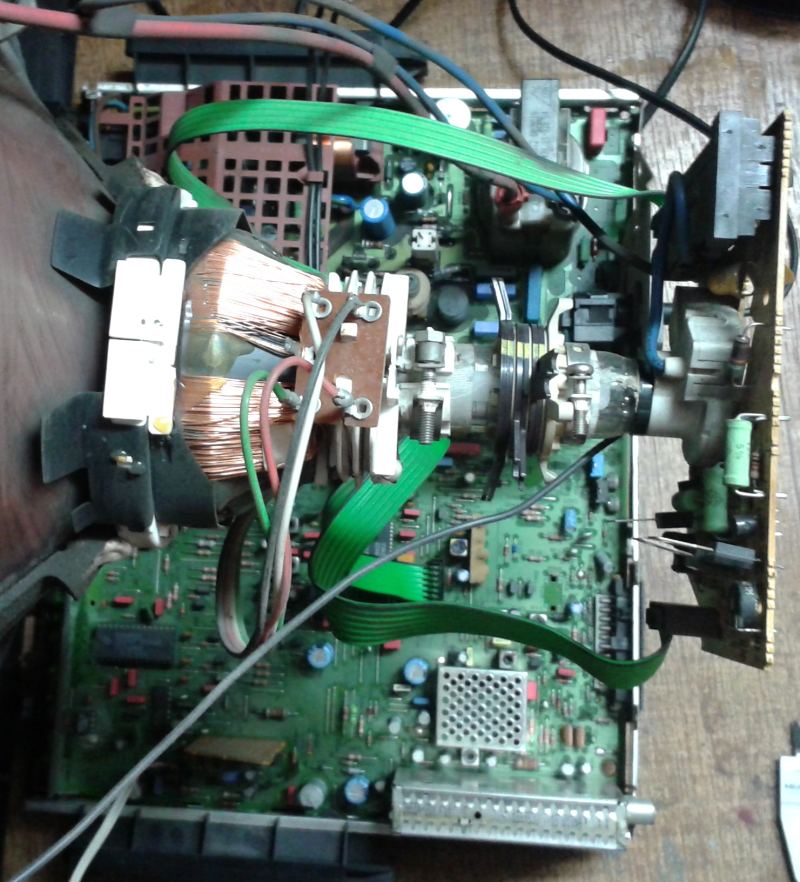

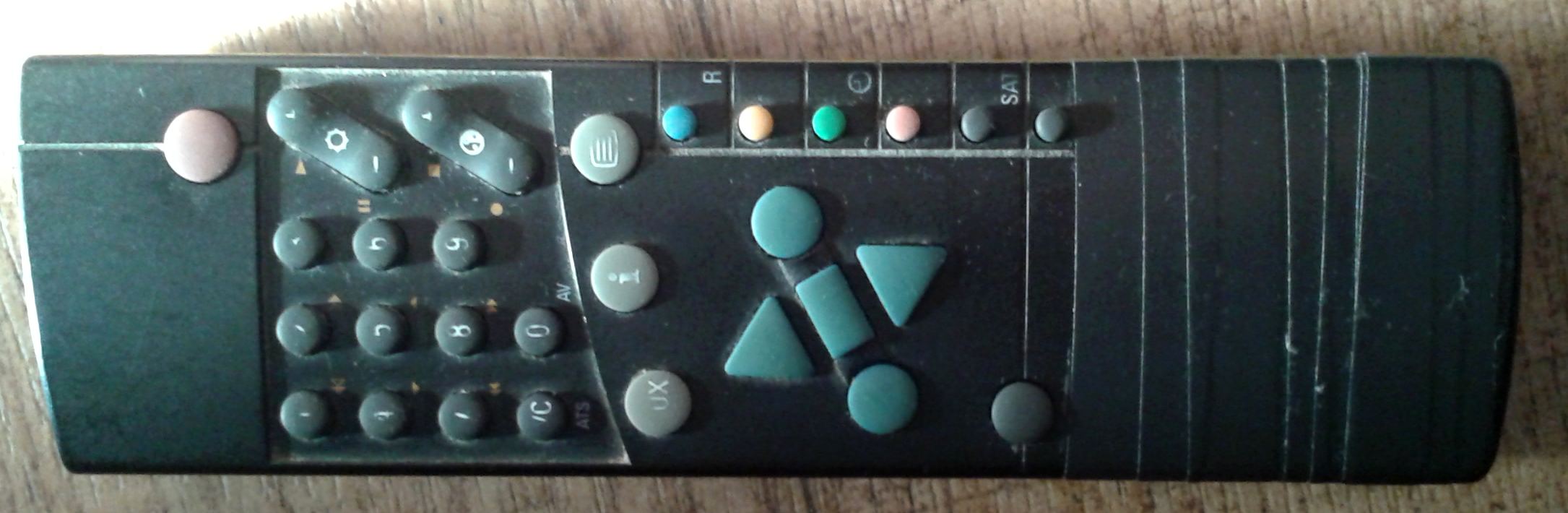

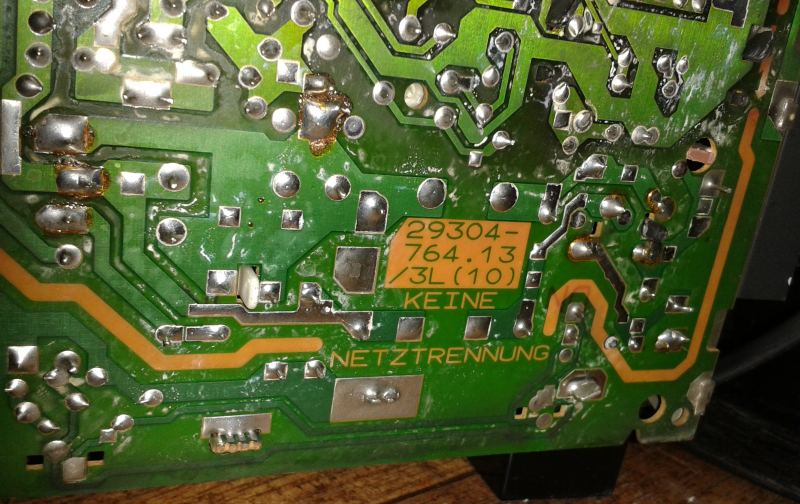

Přikládám pár fotek pro lepší orientaci.

#5 Příspěvek od **masar** » 11 zář 2016, 10:35

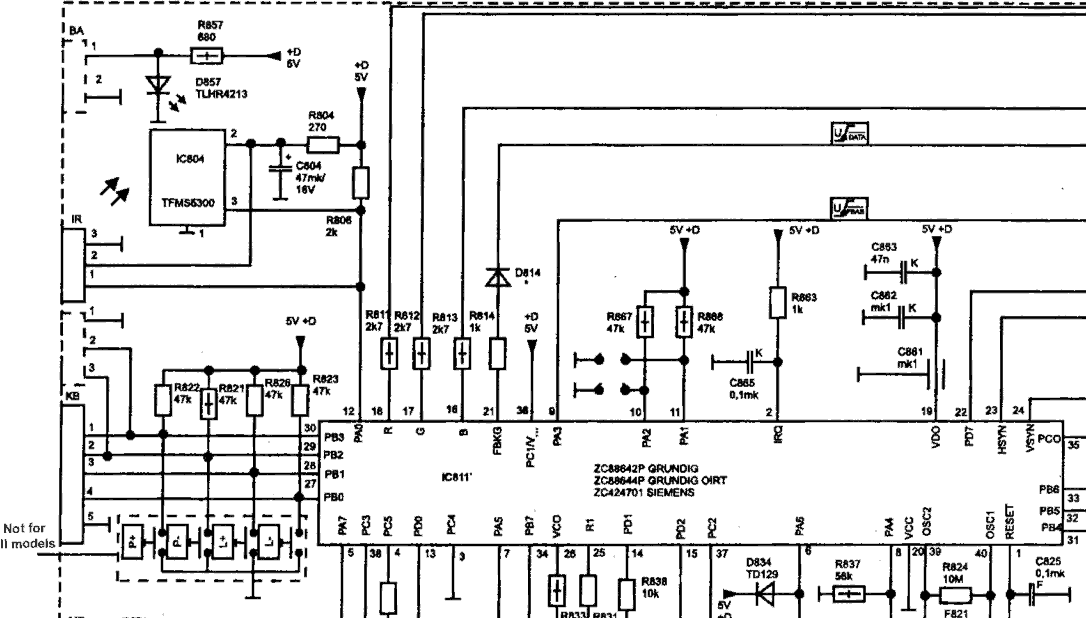

Zkontroluj ten C804 a pak vyměň TFMS5300.
Je to zřejmě tohle:
:wink:

#6 Příspěvek od **kokun** » 11 zář 2016, 16:19

cechpk píše:Nemáte chybu v typu TV ? Ametyst a DO ? to mi nějak nesedí nebo špatně hledám ????

masar píše:Je to nějaký převlečený Grundig.

Ano, je to licenční Grundig (šasi CUC6300) "vyráběný" v 90. letech v TESLA Pha-Strašnice - proto ta zn. TESLA.
A název "Ametyst" dostal po 1. čb tvp (lampáči), který se vyráběl!!! v té Tesle koncem 50. let.
Názvy se "kopírovaly" podobně jako např. ve Škodovce - "Oktávia", "Felicia", . . .

Podobně se tam v té době "vyrábělo" (spíše jen smontovalo - z dovezených dílů) několik typů GoldStar (pozdější fa LG) :wink:

http://www.ebastlirna.cz/modules.php?na ... ic&t=38423
http://www.oldradio.cz/vyrobatv/vyroba.htm

cechpk · #7 Příspěvek od **cechpk** » 11 zář 2016, 16:36

Tušil jsem to ale google mi našel pouze toho prvního ametysta a jinak nic..
díky za vysvětlení

jarmilerik · #8 Příspěvek od **jarmilerik** » 11 zář 2016, 19:34

Kondenzátor C804 byl v pořádku. Pro jistotu (když už jsem jej vyndal) je vyměněný. Stav trvá. Pokud měřím 5V napájení TFMS5300 (přímo na něm), tak po zapnutí tv vypínačem a následném stlačení DO poklesne napájení z 4,86V na cca 4,3-4,7V. Po cca 15-ti minutách k poklesu již nedochází a tv reaguje na DO. Pokud si vypomůžu pomocným 5V zdrojem, tak sice pokles nenastane, ale stejně tv nereaguje. Až po těch zmíněných 15-ti minutách. Takže se prostě nějaká součástka 15 minut "nahřívá". Ten TFMS5300 nemám. Můžu nějak ověřit funkci? Existuje nějaká náhrada? Nebo je někde závada ve zdroji?

#9 Příspěvek od **masar** » 11 zář 2016, 20:44

Funkci lze ověřit osciloskopem měřením na pinu 3 čidla.. Ale ten pokles svědčí o závadě čidla. :wink:

TFMS5300 je např. v AME.
Oprava: - výměna za 36kHz není vhodná.

jarmilerik · #10 Příspěvek od **jarmilerik** » 11 zář 2016, 21:58

V Ame nenakupuji. Pokud by se potvrdila závada na čidle, mohla by být toto náhrada? http://www.tme.eu/cz/details/tsop32230/ ... ra/vishay/
V tomto druhu součástek (ir přijímače) se neorientuji. Tak nevím, které parametry kromě napájení, frekvence a možná zorného úhlu je potřeba porovnat.

#11 Příspěvek od **masar** » 11 zář 2016, 22:08

Myslím, že ho lze použít s prakticky stejnými výsledky. Jen pozor na jinak zapojené vývody (pouzdro vývody nahoru ohnout). :wink:

jarmilerik · #12 Příspěvek od **jarmilerik** » 12 zář 2016, 20:21

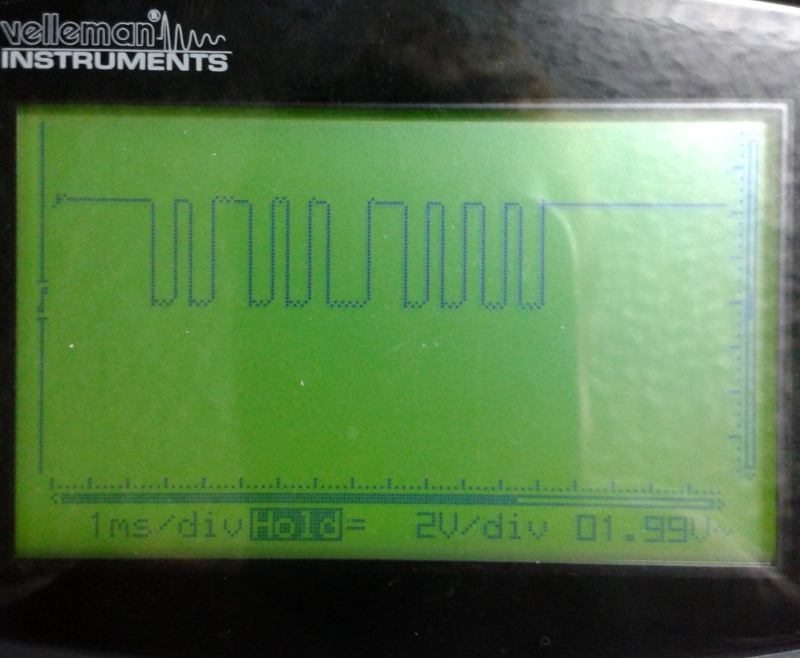

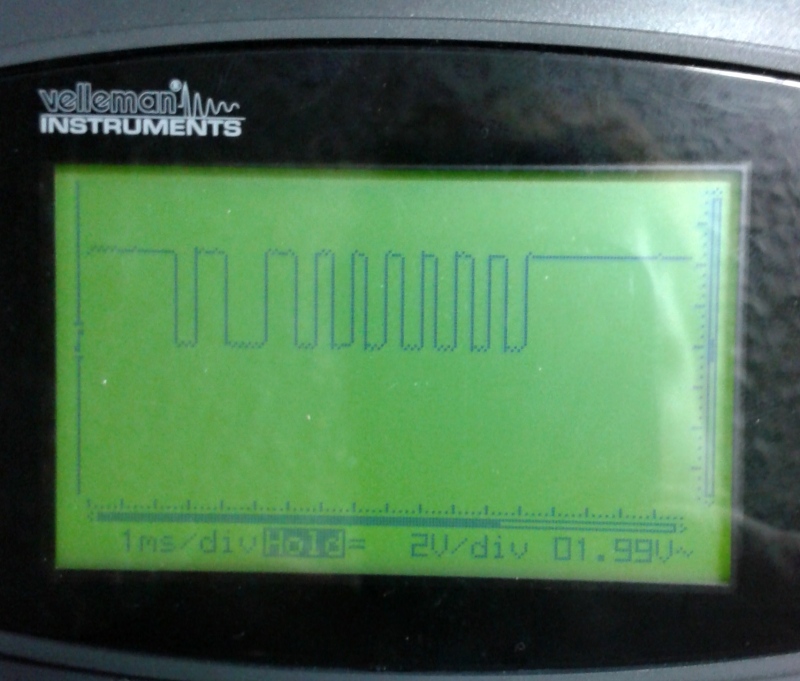

Dnes jsem provedl měření čidla, viz snímky osciloskopu. Ihned po zapnutí čidlo generuje impulsy. Zmáčknuto tlačítko zapnutí a tlačítko "1". Bohužel stav trvá. Po cca 15 minutách jdou stejné pulsy z čidla, a tv funguje. Čidlo to asi nebude. Tak co dál? Díky.

#13 Příspěvek od **masar** » 12 zář 2016, 20:46

Nějak se neorientuji v naměřených úrovních. Horní úroveň by měla mít hodnotu napájecího napětí bez povelu, tedy 5V (popř. tebou naměřených 4,85V) a spodní úroveň by měla být logická "0", tedy mnohem nižší, než zobrazená. Ano, nelze vyloučit ani závadu portu procesoru. Na zkoušku bych odpojil i R806, popř. měření prováděl na odpojeném výstupu čidla (pin3) od portu. :wink:

jarmilerik · #14 Příspěvek od **jarmilerik** » 13 zář 2016, 11:28

Zkusím to ještě ověřit, odpojím výstup čidla a změřím znovu. V televizorech se skoro neorientuji (moje elektro zaměření jde jiným směrem), proto mám ještě nějaké otázky. Pokud to někoho irituje, tak prosím neodpovídejte.
Start tv tedy obstarává procesor IC811, který by tedy dle logiky věci měl být trvale napájen i ve standby. Jak vlastně probíhá zapnutí a případně vypnutí? Co po čem následuje a které obvody jsou ve standby režimu aktivní? Díky. Abych věděl, co ještě projít?

#15 Příspěvek od **masar** » 13 zář 2016, 13:51

Pokud se neorientuješ v tv technice, nemá velký význam dávat sem podrobný popis funkcí procesoru, který se v tv "stará" prakticky o všechno.
Pokud chceš stručný přehled požadovaných funkcí, přelož si např. tuto stránku, resp. její poslední třetinu, začínající větou "После включения телевизора сетевым выключателем S601..."
Teprve pokud ti nebude v tomto článku něco jasné, je vhodné se ptát i zde. :wink:
