Sháním ladicí kondenzátor

Zpráva

pavoucisit · #1 Příspěvek od **pavoucisit** » 14 zář 2016, 21:15

Zdravím, neleží někomu v šuplíku? Kondenzátor má na konci hřídele potenciometr. Děkuji

#2 Příspěvek od **EKKAR** » 14 zář 2016, 22:33

Spíš napiš, do čeho by to mělo pasovat. Ten potencák na konci napovídá kombinaci s VKV tunerem laděným změnou kapacity varikapů ...

#3 Příspěvek od **MetalGod** » 15 zář 2016, 04:45

No a co je s původním?

ZdenekHQ · #4 Příspěvek od **ZdenekHQ** » 15 zář 2016, 09:06

Patrně ho někdo pozřel, když shání novej. Spíš vůbec někdy?

pavoucisit · #5 Příspěvek od **pavoucisit** » 15 zář 2016, 09:06

Kondenzátor je určen pro magnetickou smyčkovou anténu. Potenciometr potřebuji pro určení polohy natočení. Otáčím totiž krokovým motorkem. Obě sekce mám zapojené v sérii, cca 250 pF, což ještě zvedám paralelní pevnou kapacitou na 270 pF. Pracovní rozsah je při 3,5 Mhz až 7 Mhz 100-260 pF. Mezery tohoto kondenzátoru jsou při 5W QRP optimální, při menší mezeře slyším občasné proskočení vn jiskry. Menší kond není vhodný.

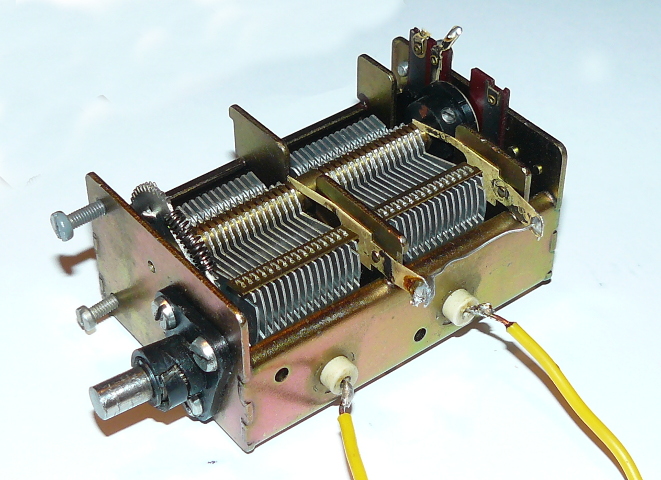

Kondenzátor na obrázku mi spadl na zem a ulomená hřídelka promáčkla 2 sekce a nejde mi to dorovnat.

ZdenekHQ · #6 Příspěvek od **ZdenekHQ** » 15 zář 2016, 09:11

Při trošce šikovnosti se potenciometr dá přes redukci nabastlit i na jiné typy.

Šílenci Ti určitě doporučí, abys vytrhal každý druhý plech z nějakého "jemnějšího" kondu.

danhard · #7 Příspěvek od **danhard** » 15 zář 2016, 09:26

pavoucisit píše:Obě sekce mám zapojené v sérii, cca 250 pF ...

To jde, když je "rotor" na kostře ?
Ten propojovací drátek spojující mosaznou tyčku rotoru je úžasnej :lol:

pavoucisit · #8 Příspěvek od **pavoucisit** » 15 zář 2016, 09:47

Ten drátek je tam ještě původní, hlavní spojení je přes hřídel.
To, že je rotor na kostře nevadí, ale při neopatrné manipulaci to pěkně pálí.
Motorek je od kondenzátoru izolovaně oddělen.

Plechy trhat nechci, klesla by mi kapacita.

ZdenekHQ · #9 Příspěvek od **ZdenekHQ** » 15 zář 2016, 10:08

Potom ale taky nechápu, proč ty sekce nedáš paralelně?

Když už to řídíš tak sofistikovaně, můžeš přídavnou kapacitu spínat pomocí relátek. Rozsah tak zůstane zachován.

danhard · #10 Příspěvek od **danhard** » 15 zář 2016, 11:57

Použij jen jednu sekci a pevný kondenzátor dej do serie.
Na ladicím kondu bude pak menší napětí.

ZdenekHQ · #11 Příspěvek od **ZdenekHQ** » 15 zář 2016, 12:31

Ještě mu připomeň, v jakém poměru se ty napětí rozdělí. Dost lidí si myslí pravý opak... 8-)

danhard · #12 Příspěvek od **danhard** » 15 zář 2016, 14:54

Vždycky tam bude menší.
A při malé kapacitě ladicího je menší plocha, kde jsou lépe vystředěné mezery.
Poměr napětí je snad jasný

ZdenekHQ · #13 Příspěvek od **ZdenekHQ** » 15 zář 2016, 15:20

Počkej, ty chceš vstoupit do politiky, nebo Tě ty audiofóra tak zblbnuly, že se bojíš odpovědět ?

pavoucisit · #14 Příspěvek od **pavoucisit** » 15 zář 2016, 20:46

Nad možností spojit sekce paralelně jsem také přemýšlel, ale po přečtení postupů ze staveb MLA se chci držet doporučení, že spojení cívka (smyčka z Cu trubky) a kondenzátor, mají být co s nejmenším přechodovým odporem. A to já při sériovém zapojení splňuji. Kdybych jej zapojil paralelně, tak mi vznikne (dle návodů) nežádoucí přechodový odpor na pružném připojení hřídelky rotoru kondenzátoru.

Nebo to udělám ještě pomocí kondenzátoru ze starého elektronkového rádia a servomotorku. Je tam sice natočení jenom cca 180 st, ale to pro servo stačí a o poloze v podstatě vím hned ze startu. Robustnost kondenzátoru je tady vhodná.

Ale přesto, má tedy tady někdo požadovaný kondenzátor? Děkuji.

Holice jsem prošvihl a to mě štve.

ZdenekHQ · #15 Příspěvek od **ZdenekHQ** » 15 zář 2016, 21:11

Dobře, to s tím přechodovým odporem logiku má.

V principu je ale důležitý, jaký je na tom kontaktu napětí, jestli milivolty, nebo kilovolty, aby se čistě teoreticky dokázala prorazit povrchová a nevodivá vrstva, vzniklá třeba oxidací apod.

Sám píšeš, že to pálí, takže počítám spíš kilovolty. Tam ten problém nevznikne.

U signálových relé se to třeba řešit musí. Ale tam jde spíš o ty mV.
