Baterie k řídícím hodinám Pragotron

Zpráva

Radovan_79 · #1 Příspěvek od **Radovan_79** » 22 zář 2016, 23:28

Zdravím,
spíše sonduji, co a jak, než abych to zítra řešil.
Mám doma hodiny Pragotron EH-1, obdobné ESH-3 jsou popsané zde https://pragotron.sk/?ukaz=content/esh3&=sk Jsou napájené stejnosměrným napětím s 24V. Mám nějaký zdroj ("byl k těm hodinám"), trafo, zapojené do zásuvky a leze z toho 24V.
Mezi zdroj a hodiny mám zapojený stabilizátor Pragotron SB-24A popsaný zde https://pragotron.sk/?ukaz=content/sb24a&=sk
Nemám ale baterii ani aku (připojitelné k tomu stabilizátoru). Zdroj napájí, stabilizátor stabilizuje, hodiny jdou.
Problém (no, spíš jakýsi problémek) nastane, když vypadne elektřina. Hodiny se zastaví (což je jejich vlastnost, nikoli chyba) no a nařídit je chvilku zabere. Tohle umí řešit ten stabilizátor, že to přepne buď na akumulátor, nebo baterii a ty chvíli hodiny v chodu udrží. Asi ne půl dne, ale dejme tomu deset minut určitě, ty hodiny asi moc nežerou.
Existuje nějaká baterka na 24V (kromě baterií z autobusu a podobně, to v bytě skladovat nehodlám) s rozumnými rozměry a cenou? Moc se v tom nevyznám, tak pořádně nevím, co na netu hledat...
Díky

Radovan_79 · #2 Příspěvek od **Radovan_79** » 22 zář 2016, 23:45

Ono to funguje i bez baterie/aku, ty nejsou k tomu nutné. Jen volitelné a šlo mi o to, jestli jde sehnat baterie na 24V. NAšel jsem jen jakési baterky do elektrických vozítek s nepěknými cenovkami...

Radovan_79 · #3 Příspěvek od **Radovan_79** » 23 zář 2016, 10:06

Pochopil jsem, že mu z toho stabilizátoru na dobíjení lezlo až 29 V. A nastavení dobíjecího proudu? To bude oříšek, nemám schéma toho stabilizátoru a uvnitř toho moc k nastavení není... Zase se v tom nechci vrtat naslepo.

#4 Příspěvek od **masar** » 23 zář 2016, 10:36

Pokud mu "lezlo" z výstupu SB24a napětí 29V, je stabilizátor vadný. Jmenovité napětí výstupu je podle výrobce 24 až 26V. K takovému výstupu připojíš dvě 12V baterie v sérii a nabíjecí proud tě nemusí zajímat, protože jde o udržovací dobíjení na konstantní napětí. Jediné, co musíš zkontrolovat, je výstupní napětí SB24a, které můžeš seřídit trimrem. :wink:

edit: Platí pro výstup SB24a do ESH.
Pokud jsi naměřil na výstupu svého síťového napáječe, o kterém píšeš

("byl k těm hodinám")

, napětí 24V, pak ten stabilizátor SB24a nemá smysl zapojovat, protože nemá co stabilizovat. Pak schema celého zapojení je stejné, jako pro zdroj SN24 (viz manuál).

vrky · #5 Příspěvek od **vrky** » 23 zář 2016, 20:20

Kolik mají odběr samotné hodiny? Záloha se používá jako dvě olověné baterky, ale to krmilo celou fabriku, včetně těch pomocných relátek. Mám ty bez elektroniky jen mechanické. Krmím to tráfkem 24V/2W pro signálky gretz a kondík 50mF. Když to vypnu tak ten kondík zvládne ještě jednou ťuknout a ty hodiny natáhnout.

Radovan_79 · #6 Příspěvek od **Radovan_79** » 23 zář 2016, 21:44

masar: Výstup z trafa jsem neměřil, 24V je na něm napsáno. Zapojení stabilizátoru IMHO není na závadu, má mi někde ležet ve skříni? Byl taky k těm hodinám, tam, kde byly, tak byl zapojený i stabilizátor a k tomu (prý) baterka z náklaďáku.
Ten stabilizátor má kromě vstupu ze zdroje a výstupu do hodin i dvě přípojky. Jedna je pro suchou baterii (asi jen baterii, nenabíjí) a pro AKU.
Takže třeba dvě baterky z UPS (ty mívají 12V) by mohly být dobré, ne? Připojit je na AKU.
Řekl bych, že odběr těch hodin bude nula nula nic.
Ty mechanicky natahované hodiny s kyvadlem mám taky, dvoje, ale nemám je v chodu. Jedny jsou na 6V a druhé na 24V. Jdou, ale ten nátah dělá kravál.

#7 Příspěvek od **masar** » 23 zář 2016, 23:01

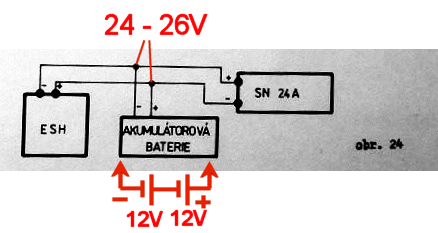

Použití stabilizátoru má jednu podmínku - vstupní napájecí napětí do něho musí být vyšší než jeho výstupní napětí minimálně o 3V, tzn. >27V. Olověné zapouzdřené akumulátory 12V (např. tento) se mohou v udržovacím režimu nabíjet na max. 13,8V, tzn. pro dva v sérii max. 27,6V, aby se zabránilo plynování a snížení životnosti. Není mi známo přesné vnitřní zapojení SB24A, ale z fotografie rozložení součástí je pravděpodobné (a z manuálu ESH vyplývající), že svorky označené "AKU" jsou přes diodu připojeny ke vstupnímu napětí (svorky "ZDROJ"). Pokud tedy vstupní napětí nebude překračovat hodnotu 28,2V, lze zapouzdřené akumulátory připojit na tyto svorky. Ovšem vzhledem k povolenému kolísání napětí v síti lze těžko dodržet rozmezí 27-28V. Proto bude bezpečnější připojit akumulátory na výstupní svorky, označené "ESH", ikdyž se tím sníží jejich kapacita.
Měření všech uvedených napětí se ale nevyhneš.
:wink:

OMA50 · #8 Příspěvek od **OMA50** » 24 zář 2016, 10:27

Nastavení dobíjecího proudu by šlo i přemostěním DIODY (odpovídajícím odporem) co přepíná na provoz AKU.

#9 Příspěvek od **masar** » 24 zář 2016, 11:23

Přemostění odporem nemá smysl při výstupním napětí stabilizátoru 24÷26V. Ale mohl by chránit stabilizátor před přetížením při vybitém akumulátoru.
Předpokládám, že SB24A má tohle principiální schema:
:wink:

edit: Ne, není to dobře, s tou diodou D1 to bude jinak, takhle by to nefungovalo při odpojeném aku...
>>Radovan_79 - kdybys odšrouboval ty 4 matičky, otočil desku a fotku sem hodil, bylo by všechno jasné. :wink:
