rampa s 555

Zpráva

david69 · #1 Příspěvek od **david69** » 02 říj 2016, 18:26

zdravim, realizoval nekdo rampu pro start menice s 555, nebo neco podobne
jednoducheho a funkcniho, diky david

termit256 · #2 Příspěvek od **termit256** » 03 říj 2016, 08:45

Rampy se nastavuji v menici v parametrech, co to mas za menic?

david69 · #3 Příspěvek od **david69** » 03 říj 2016, 11:36

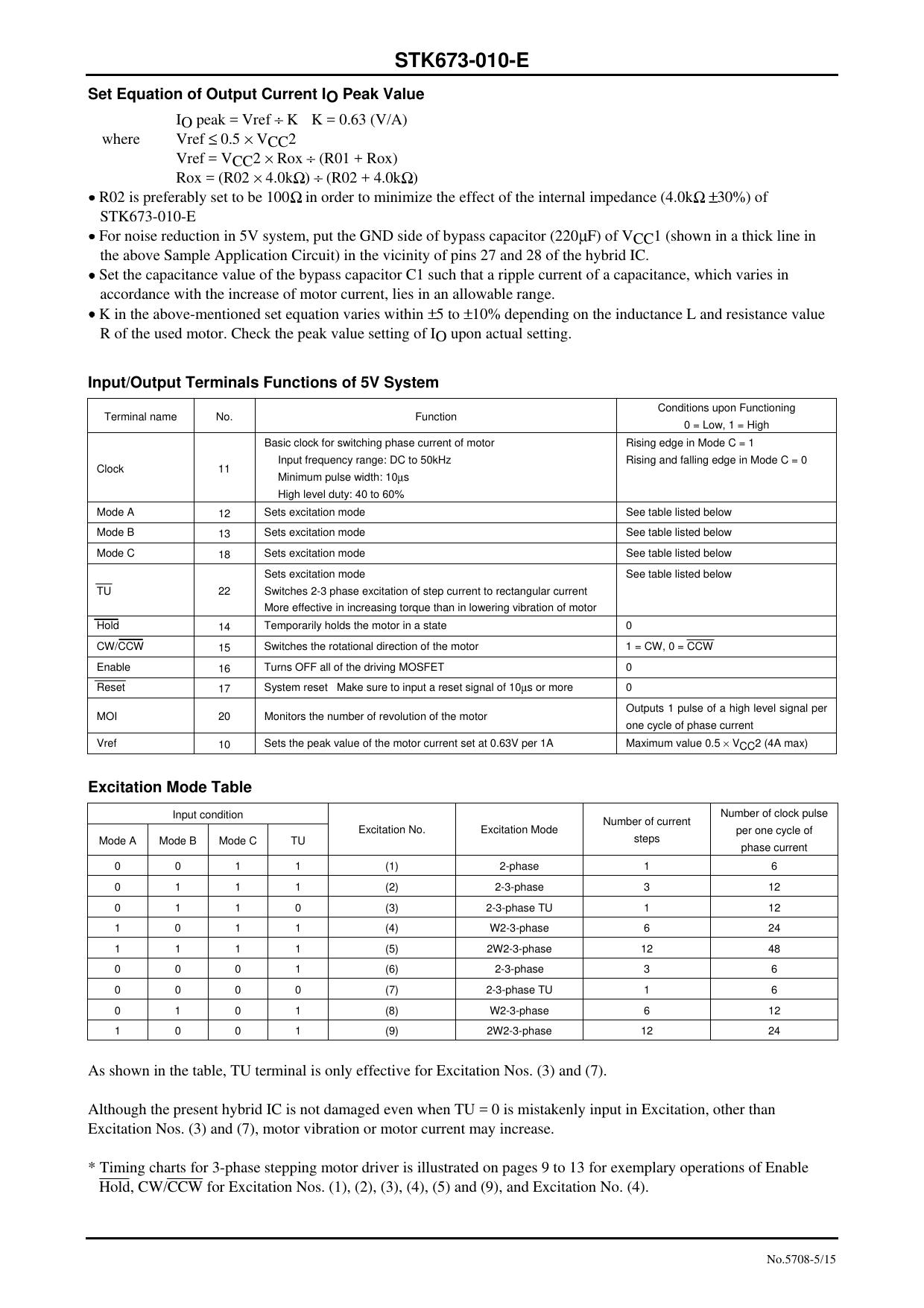

je to malej 3 fazovej krokovy motorek rizeny s STK673-010, takze je uz vsechno
integrovany, a neni pouzity zadny ridici proc. Vsechno funguje velmi pekne,
ale potrebuji zvysit otacky, ktery se uz neda ze zastaveni utrhnout

motor se toci zhruba do 20 vterin, a je neustale spousten, proud je celkem
malej, pro vetsi otacky mozna vymenit motor, nebo programove menit ridici vstupy
STKcka pro mikrokrok. tohle me napadlo, ze kdyz se trefime tou rampou do
proudovyho napajeni vystupu STKcka, tak ho budu moci ridit na tom motorku
do 10kHz bez vypadnuti.... no jinak si tam muzu pripojit chip

ale treba
by to mohlo chodit, rozmitani staci 1:5, na 2KHz motor v pohode startuje

#4 Příspěvek od **Hill** » 03 říj 2016, 15:18

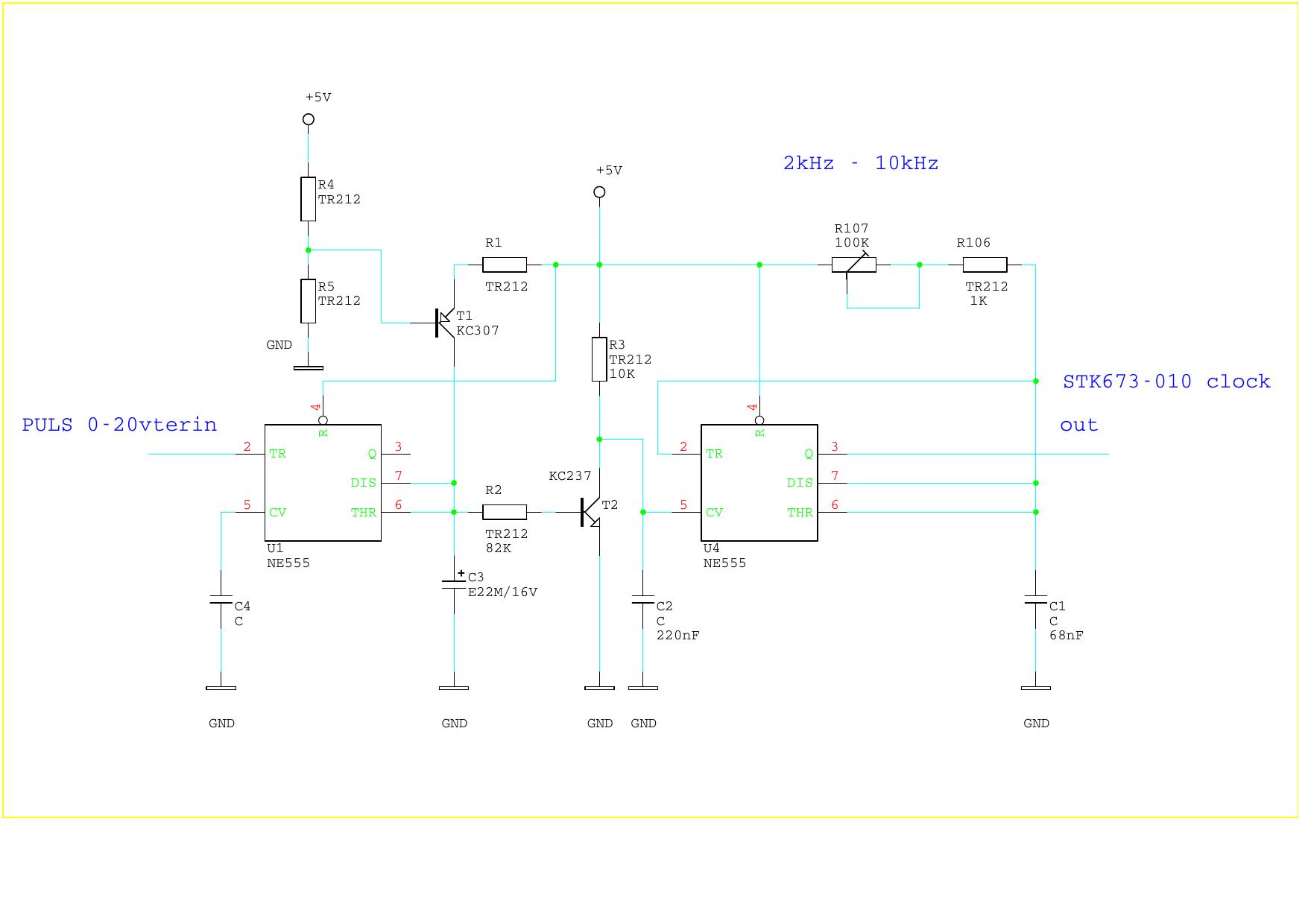

Změnou napětí na pinu 5 se můžeš dostat až do stavu, kdy druhý časovač zapojený jako multivibrátor multivibrovat přestane.

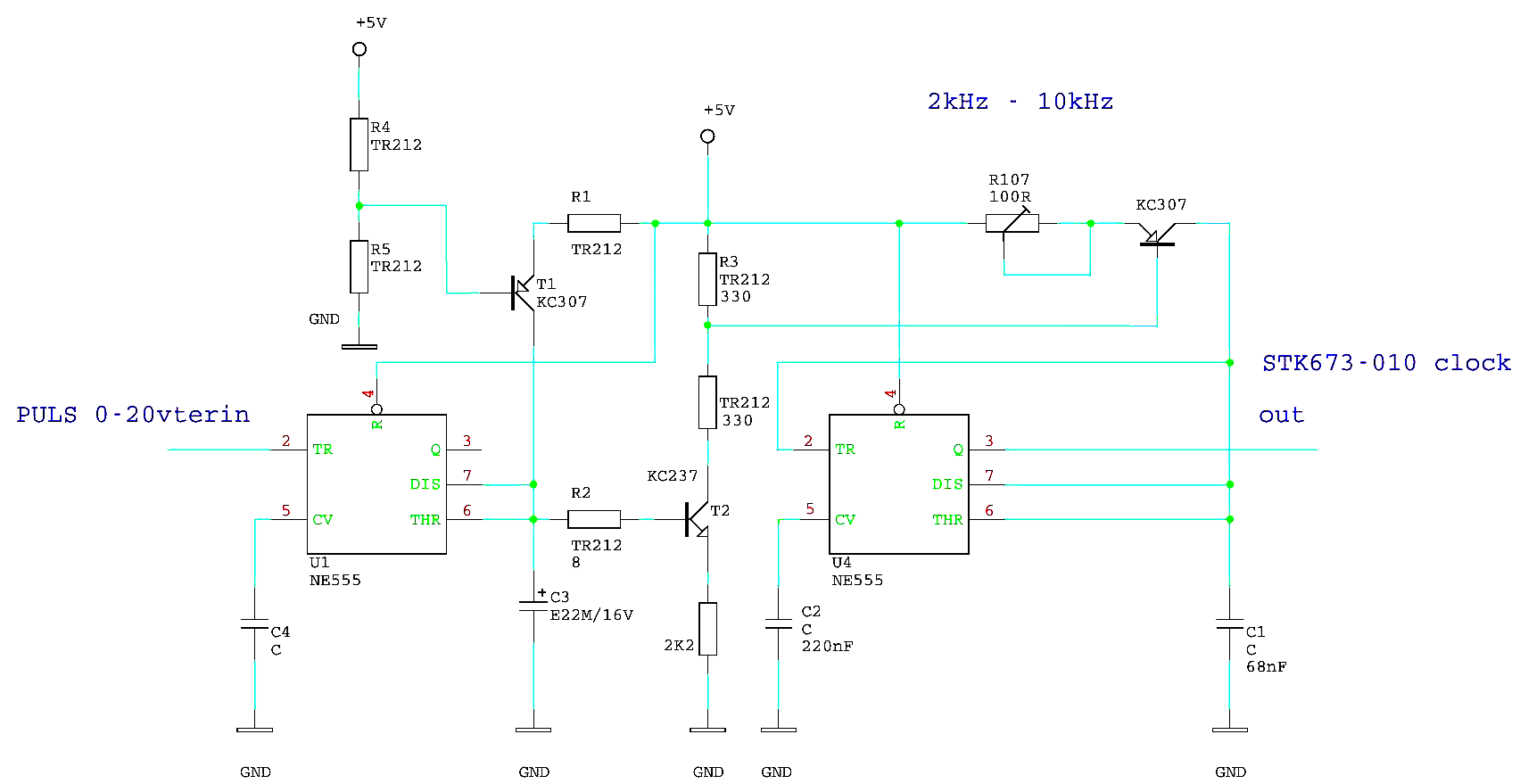

Pro tento účel bych dal přednost pinu 5 jen střídavě blokovanému, jinak ať si plave na svém, a náhradě R106 a R107 pilou řízeným zdrojem konstantního proudu. Nejvyšší proud, tedy i frekvence, by závisely na emitorovém odporu a nejnižším napětí báze přidaného PNP tranzistoru.

david69 · #5 Příspěvek od **david69** » 03 říj 2016, 15:51

jsem si to vyzkousel tak ze T2 jsem dal BS108 mosfet a zdroj proudu s T1 jsem zatim nahradil odporem, puls beru od spousteni STKcka a U1 nuluju pres ENABLE STKcka, STKcko se me zastavi od ENABLE drive nez multivibrator pretece,,, rozjizdi se to takhle docela exponencialne vzhledem k nastaveni mikrokroku a pocet otacek rizenej ENABLE
je tak stejnej coz je pozadavek, na malejch otackach se to utrhne, tak to zatim takhle
odzkousim, kdyz tak napisu, zatim moc diky david

david69 · #6 Příspěvek od **david69** » 04 říj 2016, 07:49

nebo zkusit ridit programem tabulku mikrokroku na 4 vstupech ? a tim dosahnout
postupne roztoceni, to STKCko me prijde docela slusny, je to hybrid ktery nepotrebuje
skoro zadne dalsi soucastky

david69 · #7 Příspěvek od **david69** » 19 říj 2016, 19:33

Hilllovo zapojeni funguje velmi pekne, pokud ted nastavim primo proud STKcka,
a startuju pres jeho rampu, mam stejnej utahovaci moment, utazeni je porad stejny.
Jinak je mozny pres tyhle rampy podstatne zrychlit sroubovani
