dotaz na zdroj schéma

Zpráva

mirafordik · #1 Příspěvek od **mirafordik** » 04 říj 2016, 13:17

zdravím,,nemáte náhodou někdo schéma nebo ponětí co je to za zdroj????

#2 Příspěvek od **EKKAR** » 04 říj 2016, 14:33

Podobný desky měly síťový napáječe "kecafónků" z Tesly Stropkov. Hledal bych tímhle směrem ...

Dikobraz · #3 Příspěvek od **Dikobraz** » 04 říj 2016, 16:03

Zdravím, pokud se dobře pamatuji, měla by to být deska zdroje z gramorádia Dominant 1039A.

Cowley · #4 Příspěvek od **Cowley** » 04 říj 2016, 16:21

Tohle zdroj kecafonu neni. Neni tam svorkovnice, jen pajeci body na draty.

elektrosvit · #5 Příspěvek od **elektrosvit** » 04 říj 2016, 16:28

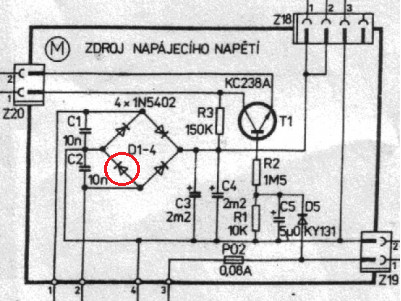

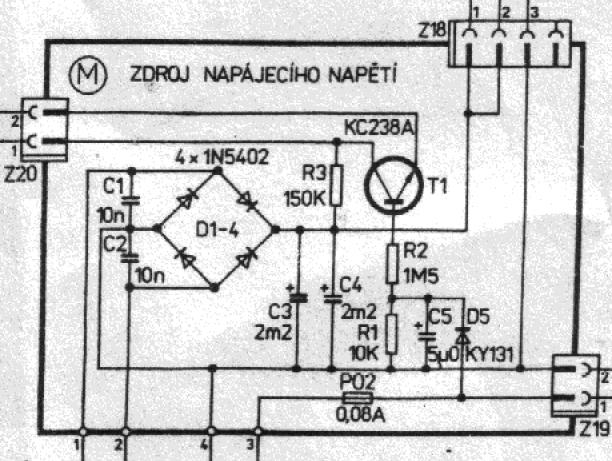

Je to deska zdroje Sólo/Dominant, jak píše Dikobraz. Schéma je tady, je to modul "M".

danhard · #6 Příspěvek od **danhard** » 04 říj 2016, 16:39

A je to skutečně tak složitý, s popsanejma součástkama a tak nejasná funkce, že je zapotřebí schema ?
Ideální na to, abyses na tom něco naučil

Pěkný kondy 4700uF/40V axial Philips, který by tam pasovaly, bych tu měl.

ferro0 · #7 Příspěvek od **ferro0** » 04 říj 2016, 17:38

Desky jsem kupoval v Hadexu:

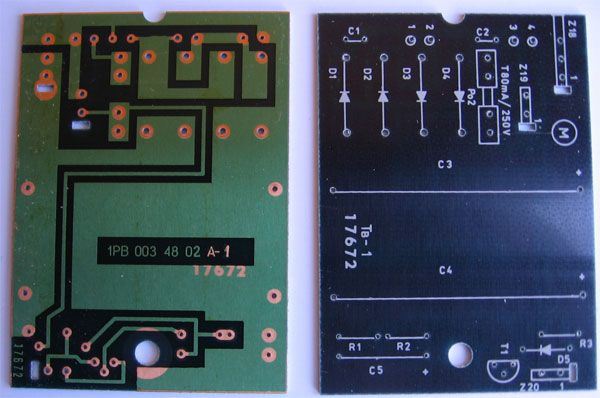

http://hadex.cz/s014-plosny-spoj-1pb0034802---zdroj/

Osadim diody a elyty a usmernovac hotoven.

Artaban001 · #8 Příspěvek od **Artaban001** » 04 říj 2016, 18:46

Ahoj. Tady ty prefabrikáty plošných spojů ze zrušené výroby jsou k ničemu, teda pokud se Ti ta deska nehodí k opravě toho rádia , kam je určena. Deska obsahuje dva zdroje, který zabírají příliš mnoho prostoru. Navíc ten tranzistor vypadá jako zdroj pomocnýho napětí, takže se moc zatěžovat nedá.
Když si vezmeš pertinaxovou destičku (nemusí to být ani plátovaný mědí), naskládáš na ni 4 diody a dva kondíky, podobně, jako když navrhuješ plošný spoj, akorát cesty jsou realizovány přímo vývodama součástek, nebo do cupraxtitu šroubovákem vydrápeš cesty, tak Ti to vyjde menší. 78S12 (třeba) Ti taky zabere míň místa, než diskrétní omezovač. A máš svůj zdroj 12V a 2A a o hodně menší.

ferro0 · #9 Příspěvek od **ferro0** » 04 říj 2016, 19:04

Diody pouzivam P600M (P600M dioda usm. 1000V/6A) a snad nesmrtelne kondy TE675C. Mensi uprava spoju plosnaku je zapotrebi. Postavil jsem za leta nekolik kusu s timto tistakem a stale funkcni. Elyty drzi jak kapacitne tak ESR.

Artaban001 · #10 Příspěvek od **Artaban001** » 04 říj 2016, 19:18

Taky proč by neměl fungovat - Teď se dívám na to schéma v linku a ten tranzistor je nejspíš jako spínač, který je řízen napětím z motorku gramofonu (asi při běhu sepne zesilovač, který se při zastavení zase zablokuje). Takže se plošňák fakt jen hodí k tomu, že se na něj připájí 4 diody a dva kondy (plus nějakej ten 10nF kondík k odrušení diod, když chceš používat na napájení tranzistoráku).

dred · #11 Příspěvek od **dred** » 04 říj 2016, 20:09

v tom usmerňovači je jedna dióda nakreslená opačne !

danhard · #12 Příspěvek od **danhard** » 04 říj 2016, 20:45

Vidíte, jak jsou schemata na prd, na tišťáku je osazení součástek dobře
