Úprava obvodu LED podsvitu na TV Samsung

[Heno]

Jedná sa o úpravu pre preventívne zníženie prúdu cez LED podsvitu o cca 20% s cielom zvýšiť životnosť lediek na telkách Samsung typu UEXXYZZZZ:
XX= 22, 26, 32, 37 atď
Y= B, C či D
ZZZZ= 4000, 4500, 5000, 5500, 6000, 6500 ...
Niečo podobné sa bude nachádzať aj v TV novších typov avšak tam môžu ale nemusia byť použité iné hodnoty súčiastok.

Jedná sa o dosky zdrojov:
- BN44-00293A
- BN44-00355A
- BN44-00349B
- BN44-00357C
- BN44-00347A
- ...
Ide o veľa druhov dosiek zdrojov, takže všetky ani uviesť neviem avšak majú spoločný menovateľ, že za obvodom step-up meniča-meničov (voltage booster) sa nachádza pre každú led reťaz tranzistor spínajúci konkrétnu led reťaz podľa pwm ktorý dostáva od MB.
V tomto obvode sa nachádza 2W rezistor 4,7 Ohm, kde je meraný úbytok napätia pri zapnutí tranzistora a teda je to snímací odpor prúdu prechádzajúceho cez danú led reťaz.
Výmenou tohoto rezistoru za hodnotu 5,6 Ohm 2W sa zníži max. prúd cez led reťaz asi o 20%.

Takže to platí v podstate pre všetky dosky zdrojov pre led TV, ktoré to takto majú riešené a určite nielen Samsung.

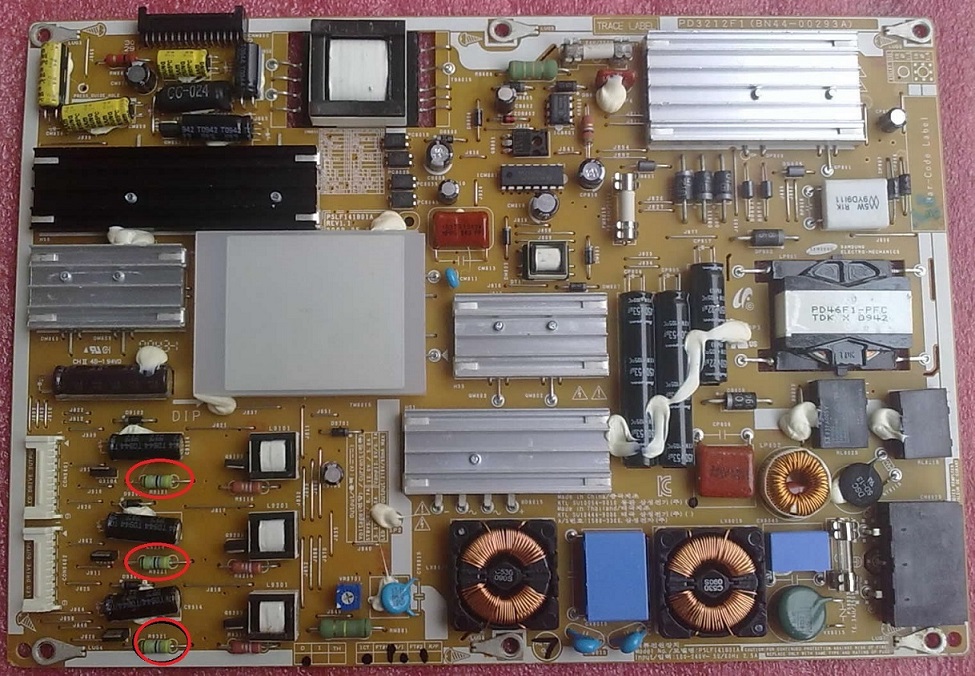

Príklad lokalizácie spomenutých odporov je ukázaný na obrázku - doska BN44-00293A.

Ak je led reťazí viac ako jedna, tak ako na obrázku sú 3, tak je vhodnejšie použiť odpory s toleranciou +-1% aby neboli rozdiely svitu jednotlivých reťazí v prípade extrémov tolerancie, že jeden odpor je 5,3 Ohm a druhý je 5,9 Ohm, preto sú aj pôvodné 4R7 s toleranciou +-1%.
