Třísegmentový LED displej HS310361K - zapojení

Zpráva

Milan · #1 Příspěvek od **Milan** » 12 lis 2016, 16:57

Mám na stole čínský digit. ampérmetřík 1A s tímto displejem a potřeboval bych trvale rozsvítit poslední desetinou tečku. Nemohu nikde najít zapojení displeje a vlastní součástky ampérmetru jsou na desce po ním,takže není nic vidět bez destrukce. Neporadí někdo ? Nožičky displeje jsou zespodu destičky přístupné.
Oprava :
Má pravdu předseda, na konci má být 1K a ne K1,v googlu je na prodej
pod rozsypaným čajem,ale nikde popis vývodů.

PC-maniak · #2 Příspěvek od **PC-maniak** » 12 lis 2016, 17:30

hm ses si jistej tim oznacenim ani google ho nezna..

asi ti nezbude nic jineho nez odsat cin a podivat se co je pod tim za soucastky.. zas tolik pinu tam neni abys to nezvladl =)

hakamusai · #3 Příspěvek od **hakamusai** » 12 lis 2016, 17:36

Je to společná anoda,nebo katoda ? Bude třeba zjistit jak je to zapojený.

#4 Příspěvek od **MetalGod** » 12 lis 2016, 19:46

PC-maniak píše:hm ses si jistej tim oznacenim ani google ho nezna..

asi ti nezbude nic jineho nez odsat cin a podivat se co je pod tim za soucastky.. zas tolik pinu tam neni abys to nezvladl =)

PC-maniak, ale neumí googlovat :roll:

Má to společnou anodu a Číňani tomu říkaj "digitální trubka se třema jangama"

Milan: Rozložení vývodů si zjistíš diodovým testem na měřáku, ne? Nebo si vem 2 tužkovky, dej je do série s odporem 56Ω-1kΩ a tím testuj. Ty děláš, jako by to snad byla stonožka. Má 11 vývodů, z toho 3 jsou anody, každá pro jednu číslici a jednu tečku. 3+8=11, není tam žádná faleš. A můžeš takhle měřit i na desce.

PC-maniak · #5 Příspěvek od **PC-maniak** » 12 lis 2016, 19:50

tak prisaham ze to opravdu pod " HS310361K " ukazalo #Na váš předmět vyhledávání - HS310361K - nebyl nalezen žádný odkaz. #

no ted sem to zkousel znovu at ti sem teda jako dam screenshoot :evil:

a co mi ten google neudela ? ted to ten mrzak najde :evil:

tak sem tedy mirne nasran :lol:

tazateli priznej se

ze tys mel v nazvu preklep a opravil si to

EDIT:
no ted koukam a i se ktomu priznal ze tam ma chybu :twisted:

a ty ses na me hned takhle zlej :cry:

#6 Příspěvek od **MetalGod** » 12 lis 2016, 19:51

Prostě jseš šílenec osobní výpočetní techniky, co neumí gůglovat. Tečka :twisted:

.

PC-maniak · #7 Příspěvek od **PC-maniak** » 12 lis 2016, 19:53

tssss rok bez bucku :twisted:

ja ti dam !

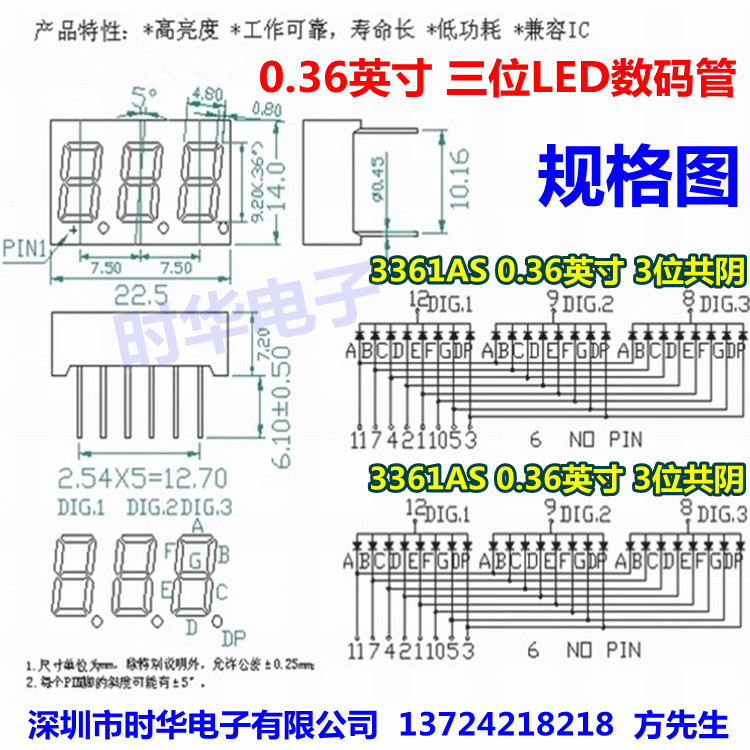

alespon mu usnadnim to mereni :
Obrázek

Milan · #8 Příspěvek od **Milan** » 12 lis 2016, 20:02

Má pravdu maniak - opravil jsem to v názvu a tím jej asi úplně zblbnul

.

Z měření segmentů - to už jsem zkoušel - moudrý nejsem ,asi nějaké parazitní diody na procesoru,který předpokládám je pod segmenty,vadí.

#9 Příspěvek od **MetalGod** » 12 lis 2016, 20:06

To leccos vysvětluje

A tak Ti sem snad dal všeříkající barevnej obrázek s rejží, ne?
1. pin je u segmentu D 1. číslice, chybějící nožička je nezapojenej 6. pin.

PC-maniak · #10 Příspěvek od **PC-maniak** » 12 lis 2016, 20:08

tak je fuk jestli je tam ta rejze(kurna dal bych si rizoto s uzenym

) ne ?

dulezite je ze tam ma pinovani

PC-maniak · #11 Příspěvek od **PC-maniak** » 12 lis 2016, 20:15

taky na to koukam jak se vlastne ty tecky ridi ? kdyz jsou propojeny ?

nemate nekdo schematko ukazkove ? abych se priucil =) diky

#12 Příspěvek od **rnbw** » 12 lis 2016, 20:27

Normalne, ako ostatne segmenty - multiplexom. Takze ak chces rozsvietit tu uplne vpravo, musis uzemnit pin 3, ked je aktivny pin 8.

PC-maniak · #13 Příspěvek od **PC-maniak** » 12 lis 2016, 20:34

no prave .. kdyz bych chtel na prvnim digi cislo 8 a na poslednim 2 .. jak toho docilim ? to me hlava nebre :lol:

teda pokud plati to co je na tom schema .. ze vsechny ty digi jsou propojene..

#14 Příspěvek od **MetalGod** » 12 lis 2016, 20:35

Přesněji řečeno v triplexu. Tady, když chceš zobrazit číslo 12.3, furt dokola poběží:

Kód: Vybrat vše

Anoda - segmenty pro
  A1  -     1
  A2  -     2.
  A3  -     3

Milan · #15 Příspěvek od **Milan** » 12 lis 2016, 20:44

Řídí se stejně jako ostatní segmenty - procesor dává 3+8 signálů a spíná vlastně diodovou matici 3 sloupce/8 řádků . Je-li ten můj displej zapojen jako na obrázcích, půjde to,ale složitě a se zásahem do desky + tranzistor ,a na to jednak nevidím,jednak ty spoje jsou tak 0,1 mm a ty bych zničil,takže jednodušší bude koupit něco jiného ,škoda,válí se mi tu 2 kusy.
