Monitor Samsung 223BW, šedé svislé pruhy - TCON?

Zpráva

Kvicala_r · #1 Příspěvek od **Kvicala_r** » 19 lis 2016, 12:30

Protože počasí přeje úklidu pohrobků v dílně, vytáhl sem jeden z potenciálně užitečných.
Jedná se o monitor 223BW, model LS22MEVSFV
Porucha celkem zajímavá - při připojení do sítě najede korektně, ukáže logem,že mu chybí vstup - tohle zobrazení je bez jakékoliv poruchy. Poslouchá klávesnici.

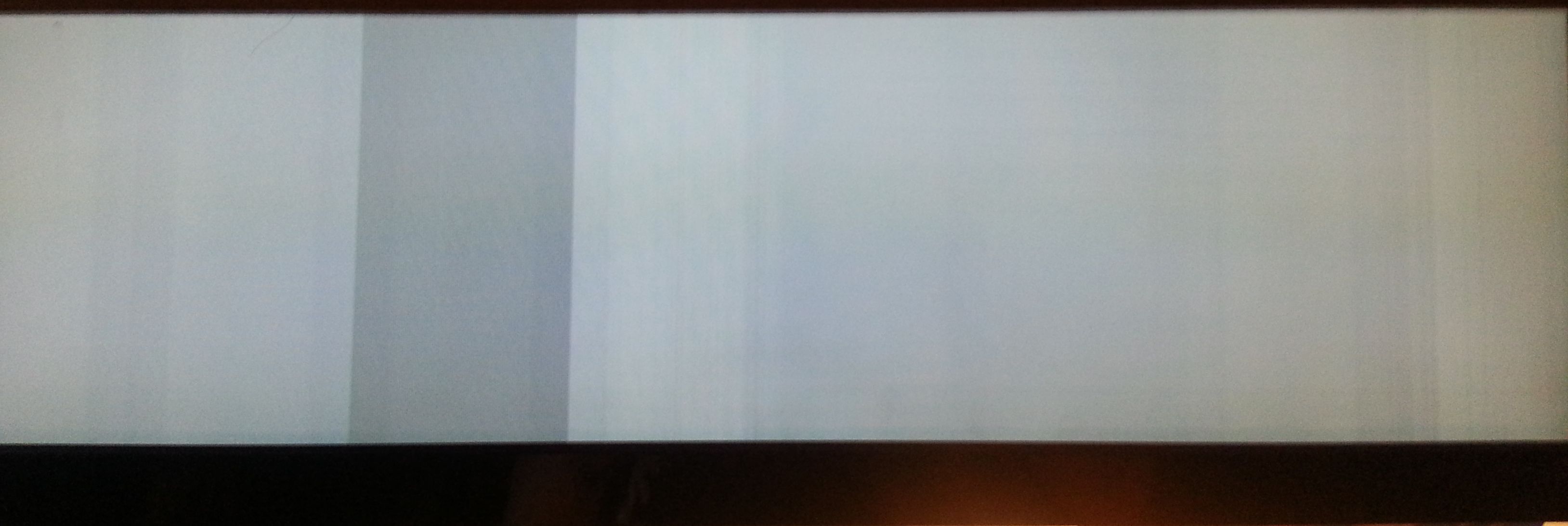

Po připojení zdroje signálu detekuje vstup a na obrazovce se objeví šedé svislé pruhy. Tohle jsem zkoušel s VGA a co matně pamatuju s DVI to dělalo totéž. Teď nemám volný DVI kabel, takže ověřit zatím nemůžu.
Napětí zdroje v pořádku.
Napětí na main boardu se zdají v normě a bez zvlnění
Na obrazovce je integrovaný TCON - napájení 5V a 12V ok. Dál je tam měnič na 3V3. vše OK. Žádná keramika, pojistky ani nulové odpory nejsou mimo očekávané měření. IC, který panel řídí sem jen pro sichr propájel - beze změny.
Pokud by byl panel KO, tipuju, že by nezobrazil ani ty vstupy. Takže předpokládám, že je chyba ve zpracování obrazu na mioan desce nebo TCON. Nějaký tip, na co se ještě podívat?
Edit: přidány fotky

#2 Příspěvek od **rnbw** » 19 lis 2016, 20:18

Kedze bez signalu zobrazuje spravne, panel aj s TCONom bude OK. Ked su tam tie pruhy, da sa zobrazit OSD menu?

#3 Příspěvek od **Zaky** » 19 lis 2016, 21:38

Najdi konfigurační eeprom, vypájej, vyčti v programátoru, zazálohuj, vymaž, naletuj zpět a vyzkoušej. Jestli nemáš programátor, kup novou eeprom a připájej jí místo té staré. Nelze použít použitou, musí být prázdná (samé FF). Konfigurace se často poee a pak zařízení dělá všelijaké nesmysly. Konfigurační bude nejspíš nějaké z řady 24, ještě tam bude jedna z řady 25, v ní je firmware, ten sice může taky být poškozený, ale ten se samozřejmě musí případně někde sehnat a přehrát, bez firmware to pochopitelně jet nemůže. Ale jako první zkus tu konfigurační eeprom.

Kvicala_r · #4 Příspěvek od **Kvicala_r** » 20 lis 2016, 00:18

Ok,díky za nápovědu.

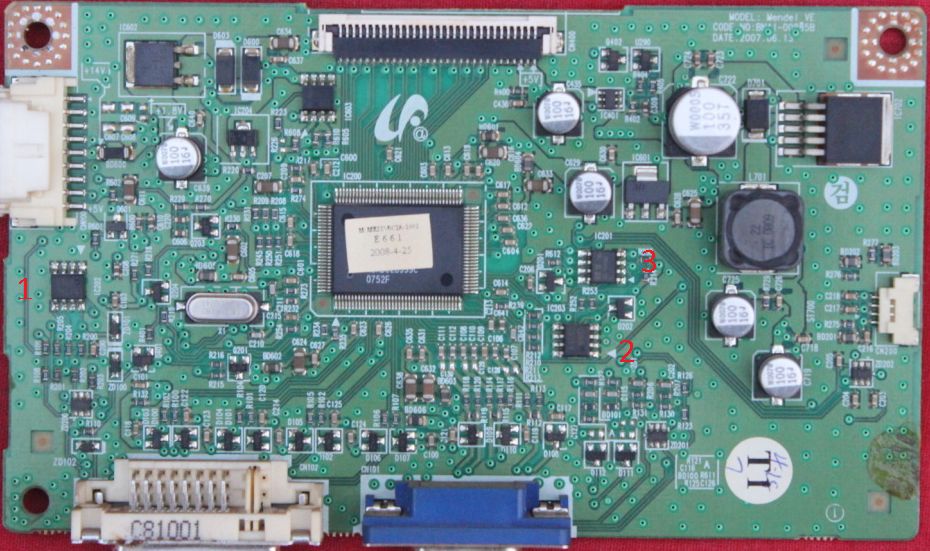

Na boardu jsou pravděpodobně 3 EEPROM viz značky:
1, A21SC (snad by měla být 24C02) a je poblíž HDMI, takže odhaduju, že to bude nějaká identifikace monitoru připojenému PC
2, A81SC (snad 24C08), tohle by mohly být nějaky operační hodnoty
3, 25L1005MC (CMOS SERIAL FLASH), že by ten FW?

2 a 3 jsou přes nějaké odpory zapojeny do hlavního IC SE758MH.

OSD to bohužel nemá při mačkání tlačítek, takže jakmile má vstup už nic nezobrazuje, byť na tu klávesnici reaguje a něco mění - může to být jen tou poruchou

Našel jsem na táni SM, je to sice malinko zmatečny (třeba DC-DC IC značí jako EPROM), ale je tam popsán reset nastavení. I když nevidím, že by se něco z OSD zobrazovalo, nějaký reset pravděpodobně proběhne - blikne display a najede s max jasem. Nicméně problém to neřeší.
Pokud nepomůže ta nová EEPROM, pak asi zkusím i nový main board. Sem si vždy říkal, že samsung nebude snad taková sračka.

#5 Příspěvek od **Zaky** » 20 lis 2016, 09:45

Ano, konfigurační bude 24C08.

Kvicala_r · #6 Příspěvek od **Kvicala_r** » 03 pro 2016, 16:10

Tak drobný progres. Dnes se po zápasu s programátorem podařilo obsah 24C08 stáhnout. Nahrál jsem obsah do jiného čipu - obraz bez proužků a monitor po chvilce začal zkoušet vstupy, jestli na nich není signál.
Nepomohl takový zásah, takže flash pamětí, kde na všech pozicích bylo 00FF - To jsi Zaky myslel tou prázdnou? V takovém případě si FW vygeneroval nějaká data (odlišná od původního obsahu), a obraz opět naběhl s pruhy.
Takže cesta zpět k nahrátí původního obsahu do tohoto "pokusného" čipu - teď najíždí opět s pruhy, jako s původním obsahem/čipem.

FW mám stažený z nějakých ruských stránek, bohužel ten jednoduší programátor, co mám na stole tu 25xxx neumí..

Takže čekám, až dojde lepší hračka TL866CS

Kvicala_r · #7 Příspěvek od **Kvicala_r** » 21 pro 2016, 17:02

Hračka dorazila. k dnešnímu dni umí naprogramovat cca 13k typů IC. Milé překvapení, že po připojení k USB si řekl programátor o update firmware.
Stáhl jsem si data(azbuka no fuj).
Nahrání 25L1005 proběhlo během pár sekund.
Po zapájení do desky monitor najel (aniž bych mazal tu paměť 24Cxx).
Díky zúčastněným za nápovědu a podporu :prst:

Heno · #8 Příspěvek od **Heno** » 21 pro 2016, 21:23

Nabehol aj predtym, ale predpokladam, že už správne zobrazuje. Podla tvojich informacii vie v tomto monitore isť aj poškodený firmware, takže z toho plynie, že nie je chránený kontrolnou sumou, čo je pre Samsung hanba.
EEPROM nie je FLASH.
Data nevygeneroval, ale skopiroval z časti svojho firmware tak ako programator co pisal program zamyslal...

Taky profesional ako ty si kupuje činsky programator pamätí a stahuje od bratov rusov-amaterov?
Fuha, časy sa zrejme menia
