Elektrocentrála 400Hz

[jardajar]

Zdravím bastlíři,

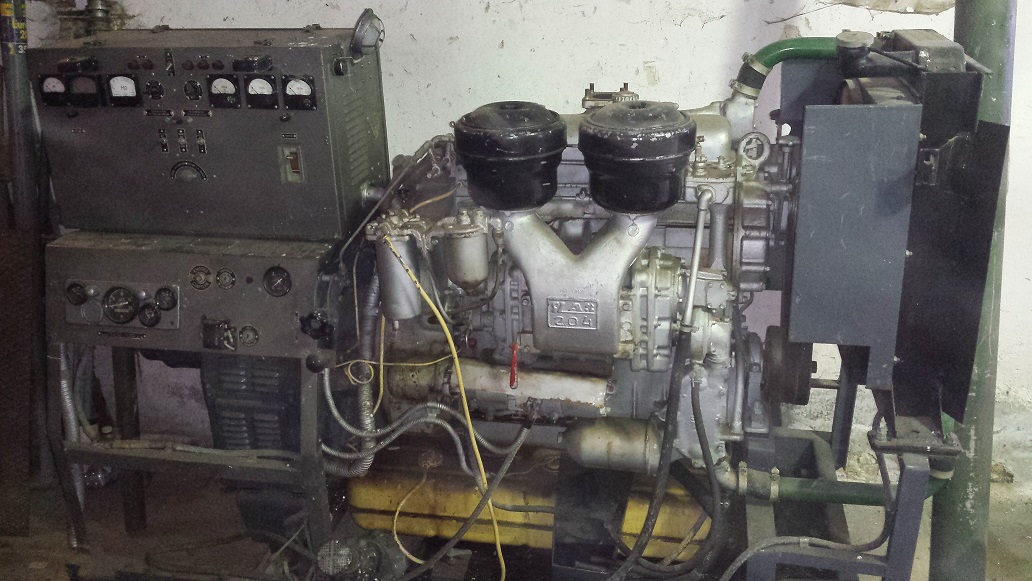

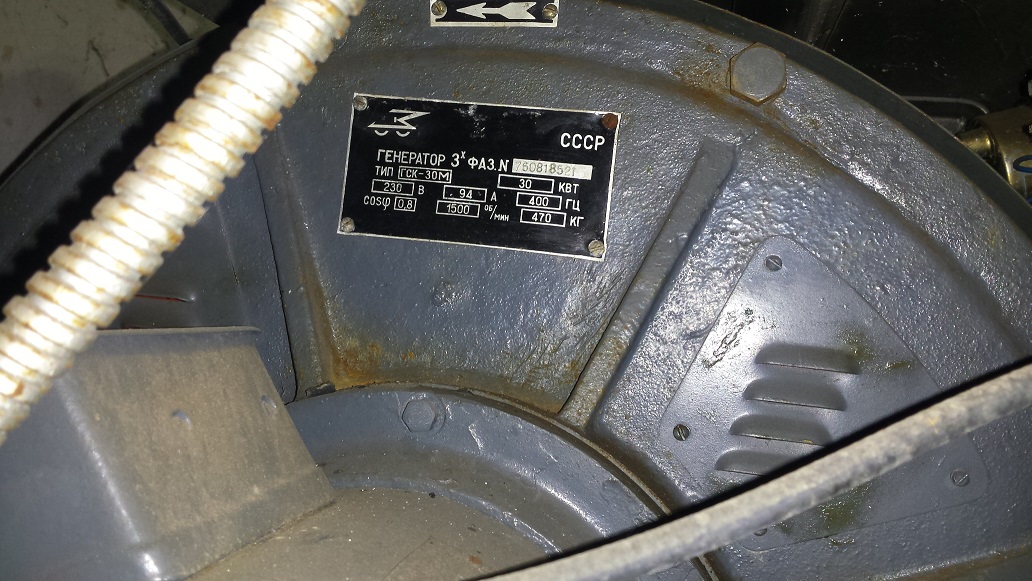

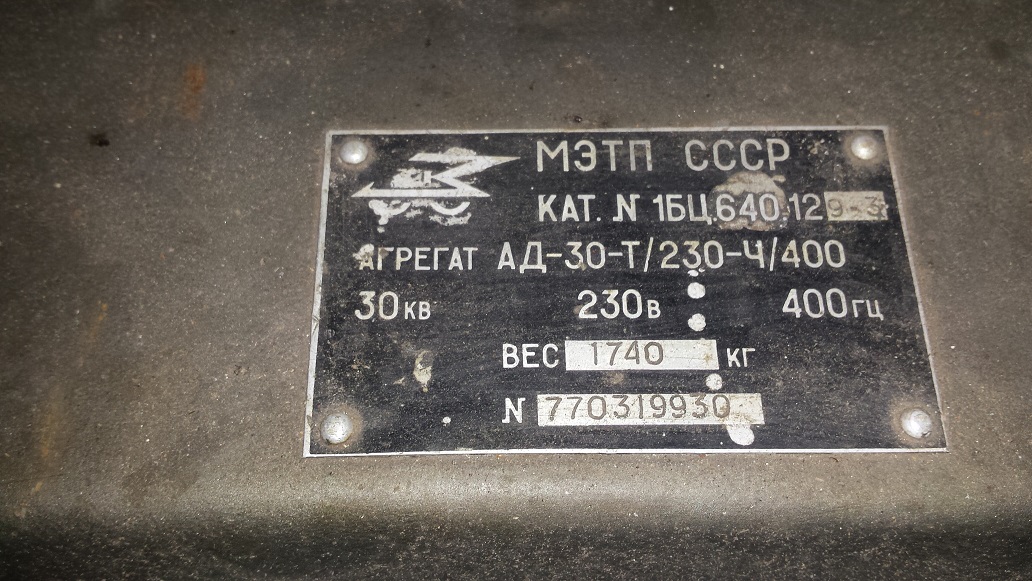

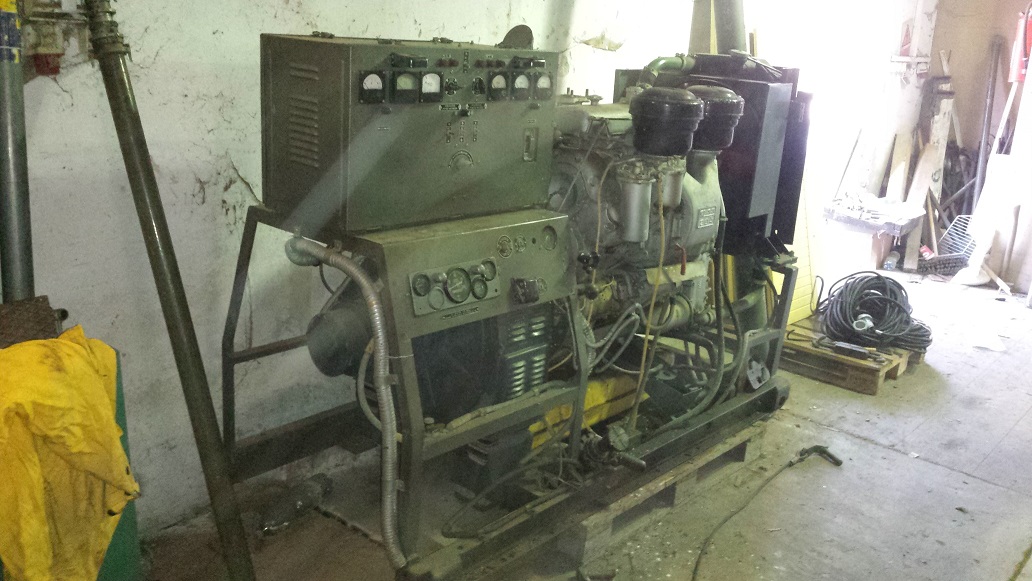

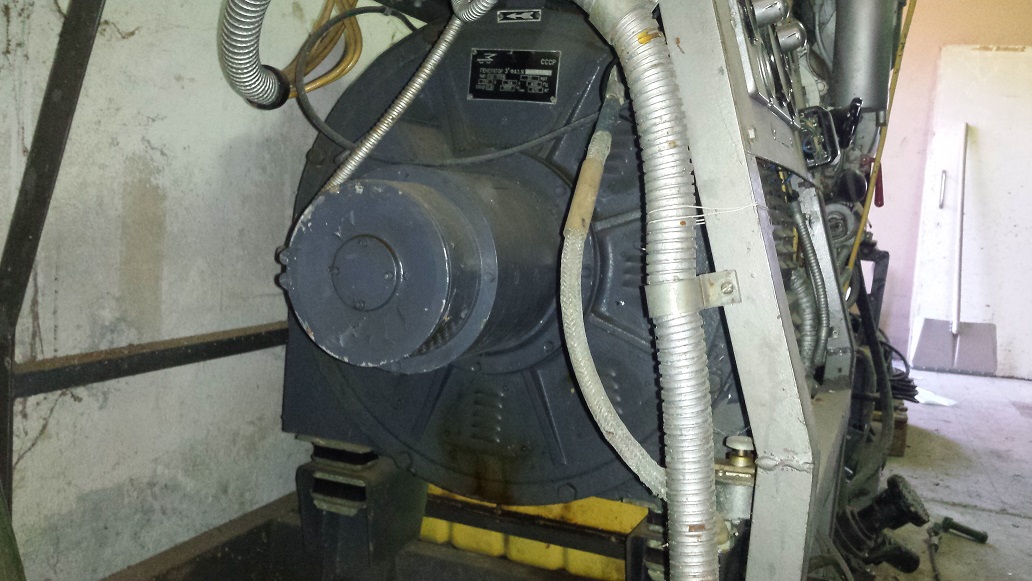

po dlouhém shánění jsem koupil elektrocentrálu 400Hz (k napájení vojenské techniky). Není v úplně nejlepším stavu (část se spalovacím motorem zde vůbec nebudu řešit), nicméně bych se rád zeptal, zda ji někdo nezná, případně k ní nemá elektrické schéma. Údajně tam měl být uhlíkový regulátor, konkrétně БРН-423, který tam chybí. Pokud by ho někdo měl ve skříni, určitě bych měl zájem, přinejhorším buzení budu muset udělat nové. Stav viz. foto, kdyby někdo znal, tak nafotím i vnitřek krabice elektroinstalace.
Pokud někdo ví obecně, jak se generátor tohoto typu budí, tak bych byl rád pro případ, že by došlo na konstrukci vlastního regulátoru napětí.

Dík:)

[jardajar]

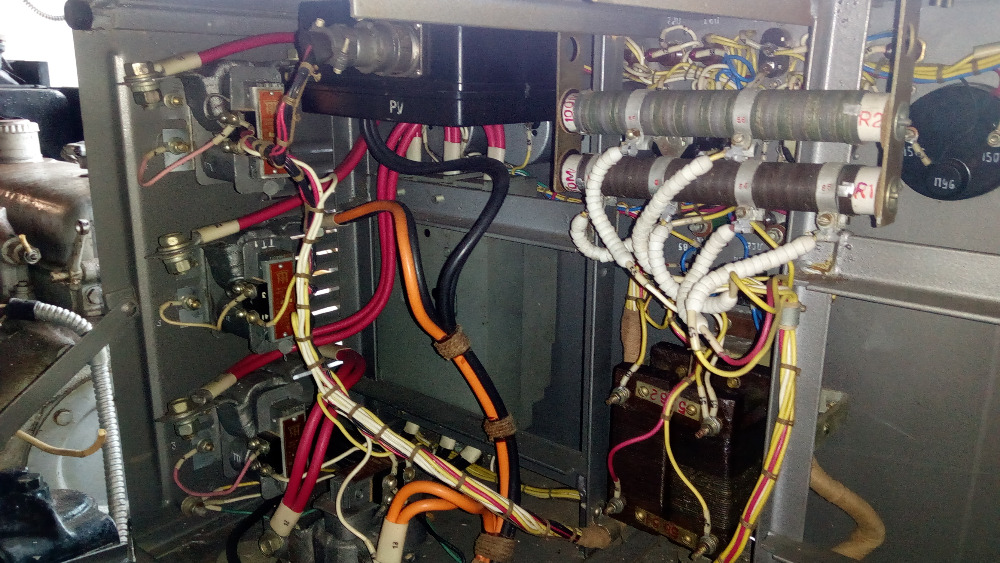

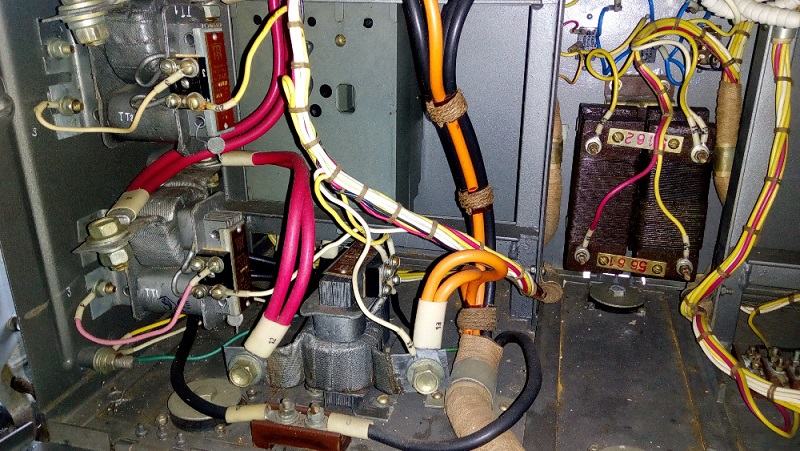

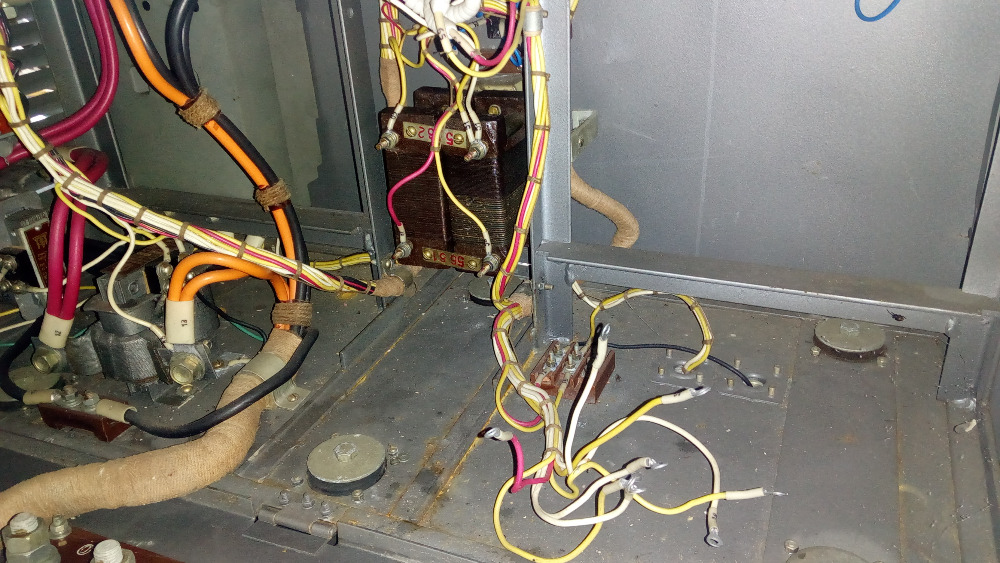

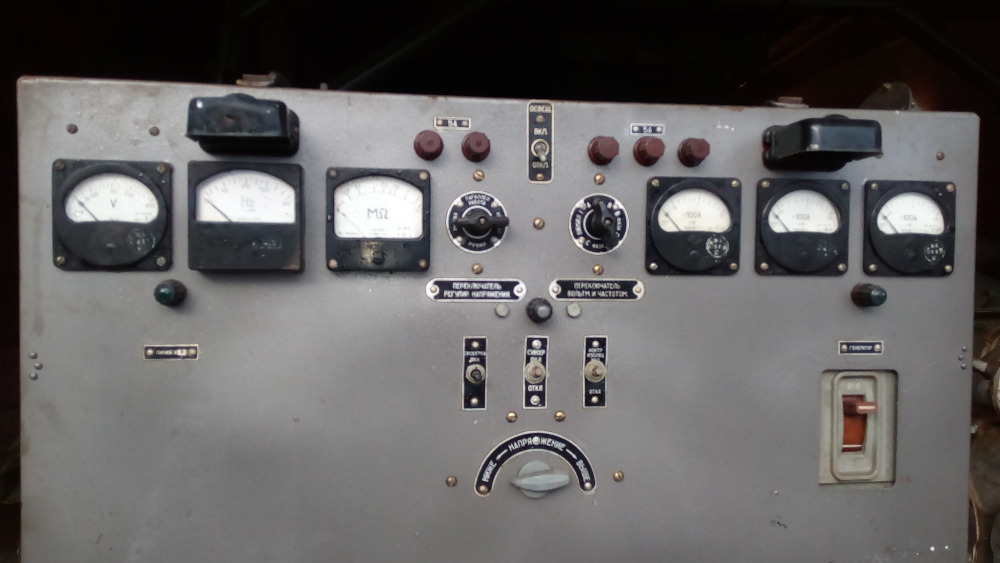

Tady tedy ještě el. krabice a její vnitřek.

[serviceman]

manuál v djvu.

БРН-423 popis.

Pochlub se co s tím budeš honit.

[jardajar]

Je to na protiletadlový komplet Krug a Kub. Už jsem tu ohledně toho psal dřív, ale od té doby jsme udělali velký pokrok. Radiolokátor samozřejmě nefunguje (chybí VN zdroj a vlnovody), ale některé části snad oživím a na to právě potřebuju zdroj napětí. Tady video z testu turbíny https://youtu.be/XEh6Z8mzdHk

Jinak díky za ten návod, to jsem přesně hledal... kdyby měl ještě někdo schémata, bylo by to super.

[serviceman]

Schéma je k АЬ-16-Т/230-Ч/400. Těžko říct zda je to podobné.

[samponek]

Napětí z budiče je vhodné regulovat Déčkovitě, uhlíkový regulátor vyřadit, stejně bude vypečený a jistě nefunkční.
Pro Déčkovinu počítej, aby Mosfety snesly 400V včetně překmitů.
Vhodné jsou Toshiba 2SK1544 Motor Drive Applications

[jardajar]

Dík a nějaké schéma ověřeného budiče by nebylo?:) Jak je to s řešením nesouměrného zatížení?

[samponek]

Co máš na mysli "nesouměrným zatížením" ?

Déčkovina má zpětnou vazbu a tu zapojíš z výstupu přes malý plechový trafo.

Původní zapojení je tady http://leg.co.ua/info/elektricheskie-ma ... a-des.html

Obvodově bych to řešil nejjednodušším možným způsobem : napájecí zdroj 12V , TL494, IR2110, 2SK1544 a zpětnou vazbu plechovým trafem.

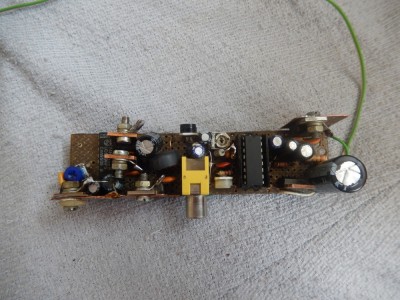

Tyto štěnice jsou ověřené , vždycky fungují a roměr malý, pro ilustraci jak to bude vypadat.

[rezis]

Zajímavý motor.... to je kompresorem přeplňovaný diesel?

[jardajar]

Co máš na mysli "nesouměrným zatížením" ?

Měl jsem na mysli situaci, kdy je každá fáze zatížená jinak. Ale to stejně buzením nejde ovlivnit... Jinak dík za nakopnutí, zkusím něco ubastlit a uvidí se... Nejdřív musíme roztočit ten motor.

Zajímavý motor.... to je kompresorem přeplňovaný diesel?

Ano, je to dieselový dvoutaktní čtyřválec a má kompresor. Také jsem se s tím ještě nesetkal, ale naštěstí je k němu na internetu docela podrobná dokumentace.

[Artaban001]

diesel v dvoutaktní verzi musí mít přetlakový plnění vzduchem už z principu - pokud to teda není "pseudo diesel", kdy vznět paliva vzniká od žárové hlavy. Takový diesel se musí dlouho žhavit.

[Florian]

diesel v dvoutaktní verzi musí mít přetlakový plnění vzduchem už z principu - pokud to teda není "pseudo diesel", kdy vznět paliva vzniká od žárové hlavy. Takový diesel se musí dlouho žhavit.

Myslíš,že Holder měl kompresor pro plnění vzduchem?

[Artaban001]

"tékáčko" ho taky nemá - ale to bude taky nejspíš "polodiesel".

[rezis]

TK ho nemá. Tam výplach funguje jako u kalsického dvoutaktu tedy nasává pod píst do prostoru klikovky a pak to přetlačí kanálem nahoru, stlačí a vstříkne naftu - v létě žhavení netřeba.
Toto by právě nemělo nasávat pod píst jako dvoutakt.
Nevím jestli zrovna tento má výfukové ventily....
