Celeron · #1 Příspěvek od **Celeron** » 27 pro 2016, 00:55

Jak již jsem psal v jiným vláknu, pořídil jsem od Jéžiška v akci z Unimaxu tohle odměřování. 600 mm na podélný posuv, 150 mm na příčný.
Dnes jsem to pár hodin zkoumal a přemejšlel jak namontovat na soustruh.
Podélný pravítko půjde zezadu pod lože soustruhu, na dodaný držáky. Měřící snímač se přidělá na suport. Jenže vypuká první problém a to je kabel k displejový jednotce. Nejdříve jsem myslel, že obě osy osadím dozadu na vřeteník ale to by se kabely mezi vřeteníkem a suportem různě plandaly a mohly by se zamotat do špón. Kabelovej žlab to asi nevyřeší a tak budu muset dát displej na nějakou tyčku cca 300 mm dlouhou nad suport aby byl kabel napevno.
Ještě horší to bude s příčným odměřováním. Na stranu k univerzálce se to dát nedá, snadno by se to poškodilo. Ze strany koníku jsou zase stavěcí šrouby vymezovacího pravátka vůle suportu. Ještě horší je, že je tam minimum prostoru mezi suportem a na doraz přisunutým koníkem, odměřovací pravítko se tam sice vejde ale musím udělat nový nižší držák. No a taky se to musí namontovat opačně, měřící část nechat pevnou a pravítko pohyblivý s příčným posuvem. Vychází to ale blbě, odměřovací pravítko bude čumět při soustružení malých průměrů asi 120mm dozadu za soustruh a zase se na něj múžou namotat špóny. Ještě horší je, že to bude měřit jen poloměr, na tom odměřování se nedá nastavit x2 na průměr.
Zabýval jste se prosím někdo montáží odměřování na nějakou mašinu? Vím, že to řešil Jova1 ale moc se tu nevyskytuje.
Fotky dám zítra ale soustruh je na zdi, takže zezadu to moc fotit nepůjde.
Díky

BOBOBO · #2 Příspěvek od **BOBOBO** » 27 pro 2016, 08:14

Koukni se někde , kde to montují profíci . Přidělává se to běžně . Abych pravdu řekl , tak jsem ty kabely nesledoval , před svátky jsem něco točil a taky to mají dodělané . Až tam zase pojedu , vyfotím .

Sandal · #3 Příspěvek od **Sandal** » 27 pro 2016, 08:29

Já ho montoval na SV 18,ale už si ani nepamatuju jak jsem to vymyslel.Příčný měření mám na pravý straně suportu a mám ho zakrytý hliníkovým profilem L.To znamená u tý mý mašiny,že nejde přisunout koník o cca 2cm blíže k suportu.Jiný řešení tam nebylo.Pamatuju,že montovat to byla pěkná pakárna,hlavně to trfit aby obě části snímače jeli souose po celý dráze.Výsledek ale stojí za to.
Mám od Limatu podobný snímače jako tyhle: http://www.limat.cz/index.php?navi=3&Prod=20

Jo a kabely mám v energetickym řetězu,protože indikaci mám na vřeteníku.

jova1 · #4 Příspěvek od **jova1** » 27 pro 2016, 08:53

Taky jsem se s tím chvíli pral, na malém soustruhu moc místa není :cry:

O tom tvém měření jsem taky uvažoval, nakonec se ale praštil přes kapsu a když bylo v akci, tak koupil to draší provedení https://www.uni-max.cz/digitalni-indikator-polohy-xy/d/ K tomu jedno pravítko skleněné na podélný a jedno magnetické na příčný posuv. Cenově jsem někde jinde, ale nelituji. Panel má plno dalších doplňkových možností, snímače jsou robusní, stavěné na průmyslové použití. Montáž se zadařila a tak nikde nic nepřekáží, ani neomezuje. Více zde, třeba ti to trochu pomůže: http://www.jova1.cz/dilna/soustruh_proma/soustruh_proma.html

Celeron · #5 Příspěvek od **Celeron** » 27 pro 2016, 20:35

Jova1 máš to pěkný, ale u mě je problém že ty snímače jsou strašně veliký a objímají pravítko, nejsou v dotyku, jako ty tvoje. Na podélným je to jedno, tam akorát vytisknu asi 10 mm vysoký podložky a pravítko přišroubuju přes dodaný držáky. Snímač přes kus plechu k suportu. Otázka je, zda to potřebuje řešit nějaký kryt pravítka, sonda zakrytá bude svým držákem. Pravítko je natočený "měřící stranou" k loži soustruhu, takže poškození asi nehrozí. Šlo by to samozřejmě zezhora a zezadu zakrýt L profilem ale pak by byl složitější držák sondy, vlastně tvar U, pravá strana delší a přidělaná k suportu a levá krátká a na nej přidělaná sonda.

Celeron · #6 Příspěvek od **Celeron** » 27 pro 2016, 20:55

Na příčným to je hrozný. Nějaký místo pokud srazím k sobě suport s koníkem tam je, ale sonda neprojde. Ale napadlo mě to udělat opačně, pevná sonda a posubný pravítko, viz fotky. Pravítko by se chytilo jen letmo na straně kličky, procházelo by sondou těsně vzadu za suportem a přebytek pravítka by byl při malých nebo "záporných pruměrech vycabený dozadu za sondou. Pravítko má v sondě silonový vedení jako je v šupléře, tak snad se to nebude klepat a proměřovat. Ono to taky na příčným a podélným je v kolizi se šroubama nastavení vůle pravítek lože.
Bádal jsem ale moc nepochopil jak máš udělaný vedení krkaček k měřící bedně na vřeteníku. To Ti visí pod ložem? Kabelový řetěz tam nevidím.
Já to asi nebudu komplikovat a osadím displeje na pevnou část suportu přes pevnou a nebo natáčecí "výstrčku" jako to máš Ty na zdi. Mám to na baterky, takže to bude zcela autonomní.
Zakrytí u příčnýho jsem nic rozumnýho nevymyslel.
A propo, kde se dají sehnat ty krkačky malých průměrů? Mě by stačila pokud bych to přece jen dal na vřeteník vlastně jen jedna do který by se protáhly dva kabílky průměru cca 4 mm.
Díky za pomoc. :wink:

kachle · #7 Příspěvek od **kachle** » 27 pro 2016, 21:05

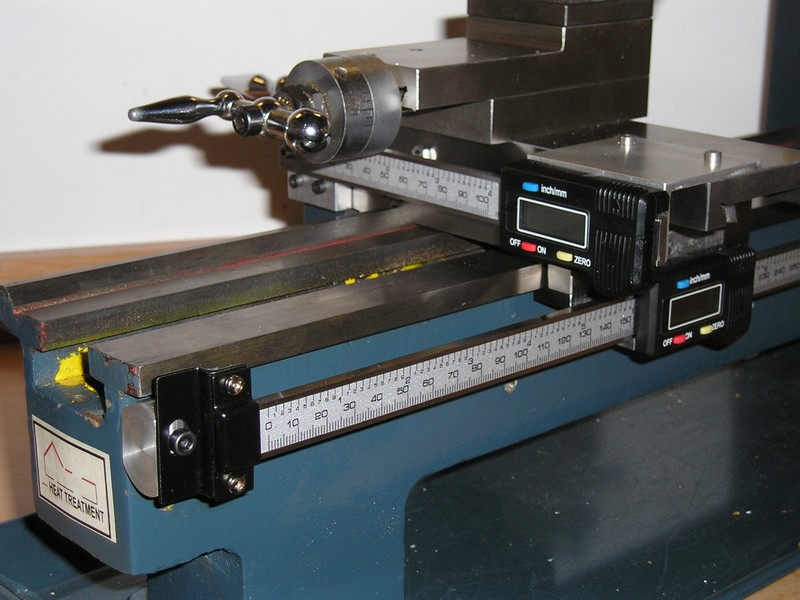

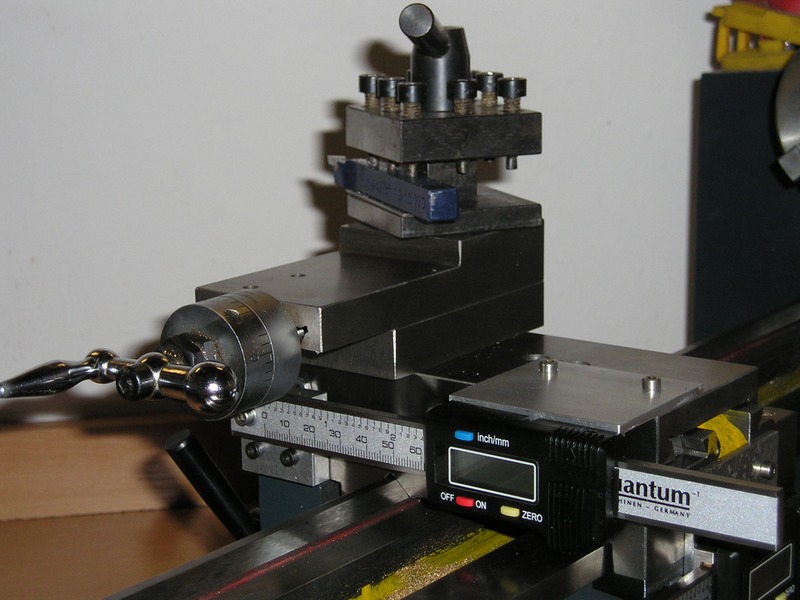

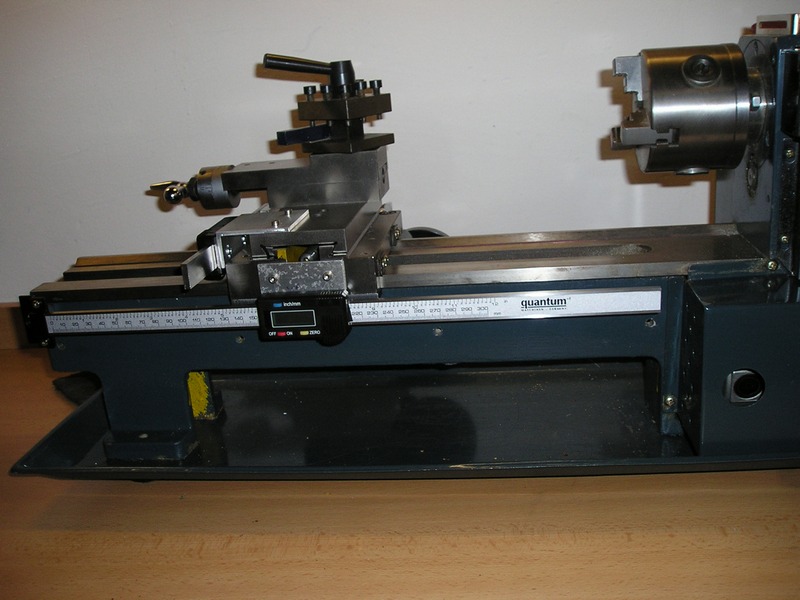

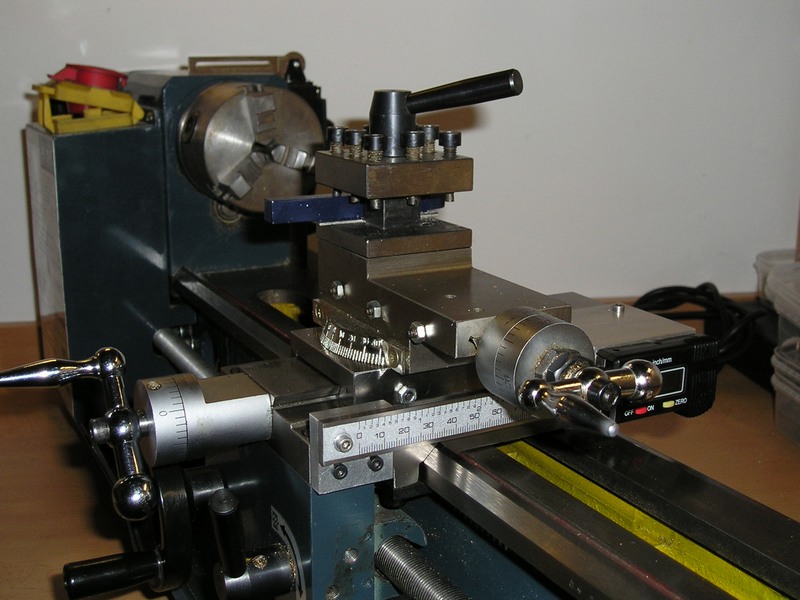

Možná inspirace, já to mám takhle přidělané. Ale jsou to jiná pravítka.

Celeron · #8 Příspěvek od **Celeron** » 27 pro 2016, 21:48

kachle píše:Možná inspirace, já to mám takhle přidělané. Ale jsou to jiná pravítka.

Uff a jak koukáš na ten podélnej displej když to je dozadu? Připojils dodatečně kabelový "šuplérový" interface? A propo, na příčným ti jezdí displej se sondou a nebo pravítko? Nojo, ale co koník, ten příčnej s ním není kolizní, nebo máš na koníku nějakej doraz aby se s ním nepotkalo pravítko?

jova1 · #9 Příspěvek od **jova1** » 27 pro 2016, 22:10

Hmm, koukám že tam moc místa taky nemáš. Tady se toho asi moc vymyslet nedá

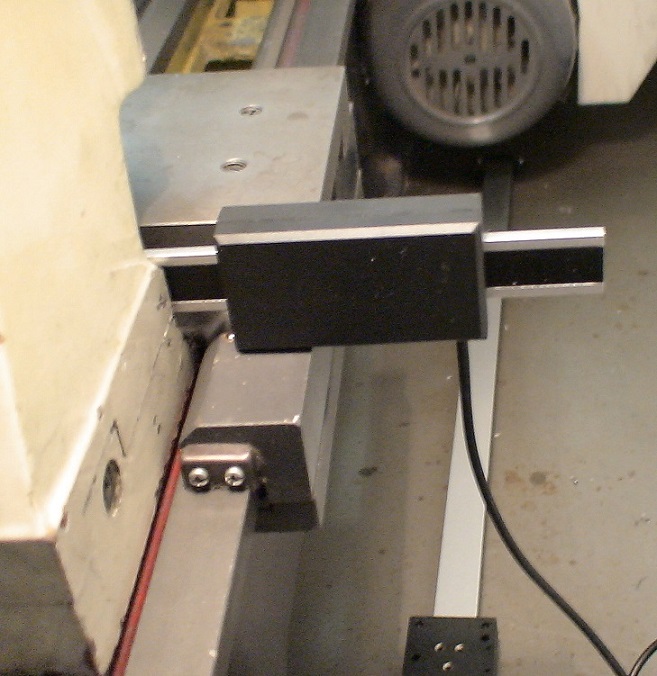

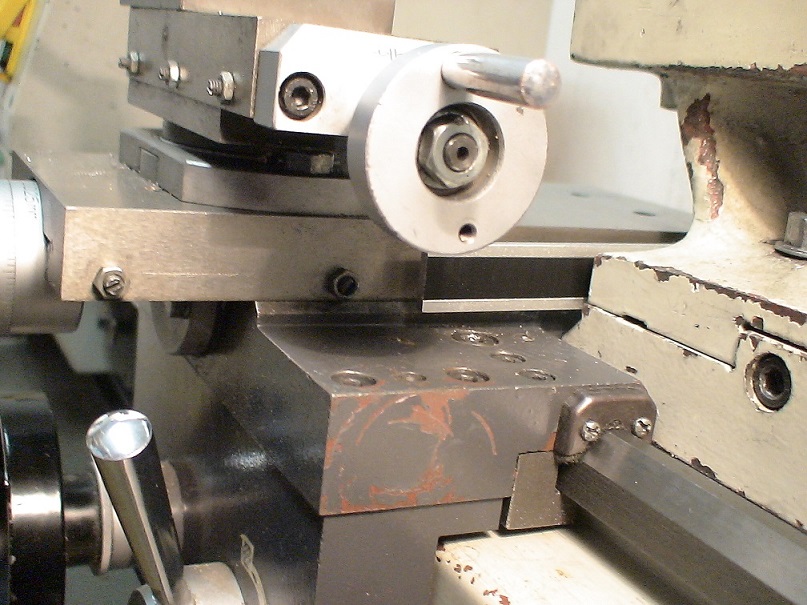

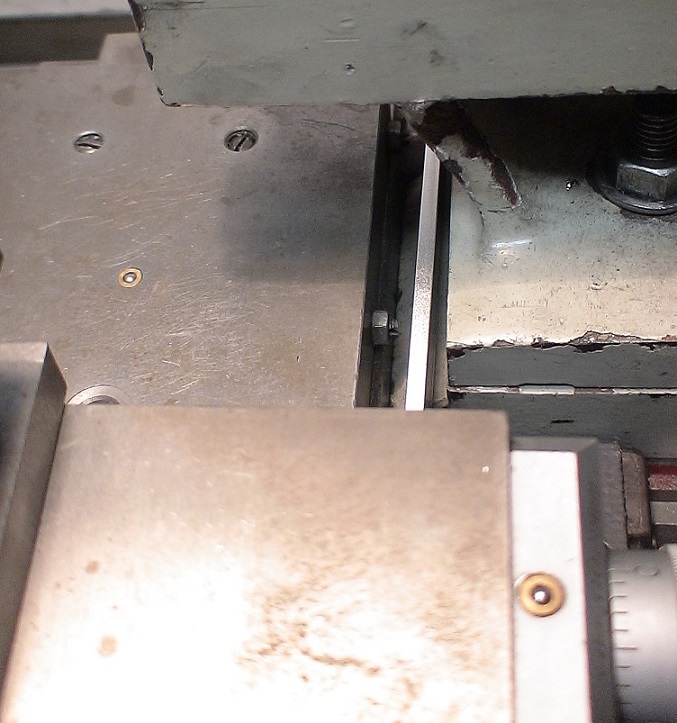

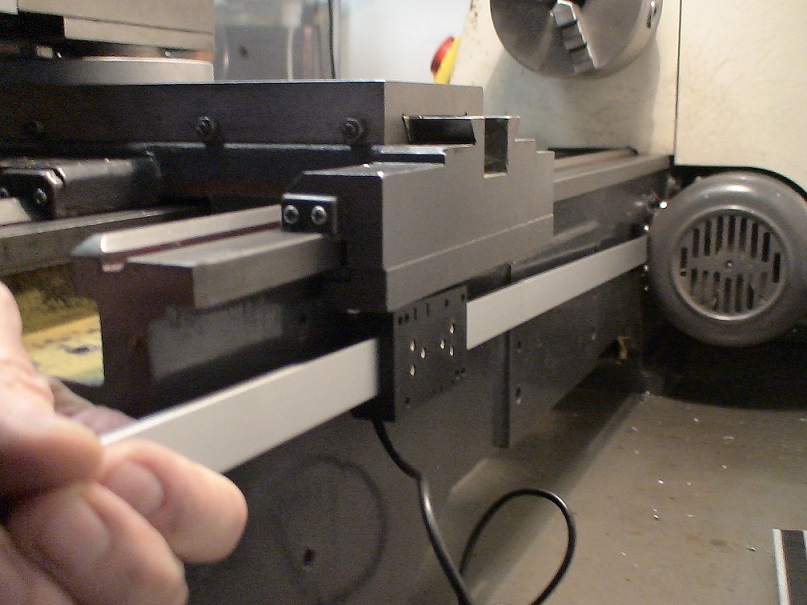

Ten „krček“ myšleno zřejmě Al jekl, je vlastně jen prodloužené krytí vodičů co mi je odvádí mimo špony napravo za koníka. Je přišroubován na suportu pomocí těch 2krajních otvorů na fotce zezadu (http://jova1.cz/dilna/soustruh_proma/10.jpg) a pohybuje se s ním. Prostřední 2 otvory mi slouží pro dotažení držáku snímače podélného posuvu (http://jova1.cz/dilna/soustruh_proma/9.jpg)

Celeron · #10 Příspěvek od **Celeron** » 27 pro 2016, 22:17

Náš v těch odkazech nějakej nesoulad.
edit: Už je to lepší.
Jo jasně, ty máš kabely na opačnou stranu než bych chtěl já. Takže ten hliníkovej profil ti jezdí doprava mimo soustruh. Ty krkačky nevíš?

jova1 · #11 Příspěvek od **jova1** » 27 pro 2016, 22:24

Domnívám se že ne. Mluvím o otvorech v tom jeklu.
Edit: Ano odvádí vodiče napravo.
S těmi chráničkami ti neporadím, já už je měl na těch snímačích.

jova1 · #12 Příspěvek od **jova1** » 27 pro 2016, 22:28

Že by?
http://www.sezam.cz/metraz/i1729-dorcas-850/1-nerez-10/8-mm-pancerova-hadice,-metraz-v-libovolnych-delkach-do-10-m

Celeron · #13 Příspěvek od **Celeron** » 27 pro 2016, 22:33

To vůbec neznám, díky!
Ale nepoužiju to, krátký kabely a konektory na nich v GME nesehnatelný, dám to na výstrčku na pevnou část suportu.

kachle · #14 Příspěvek od **kachle** » 27 pro 2016, 22:40

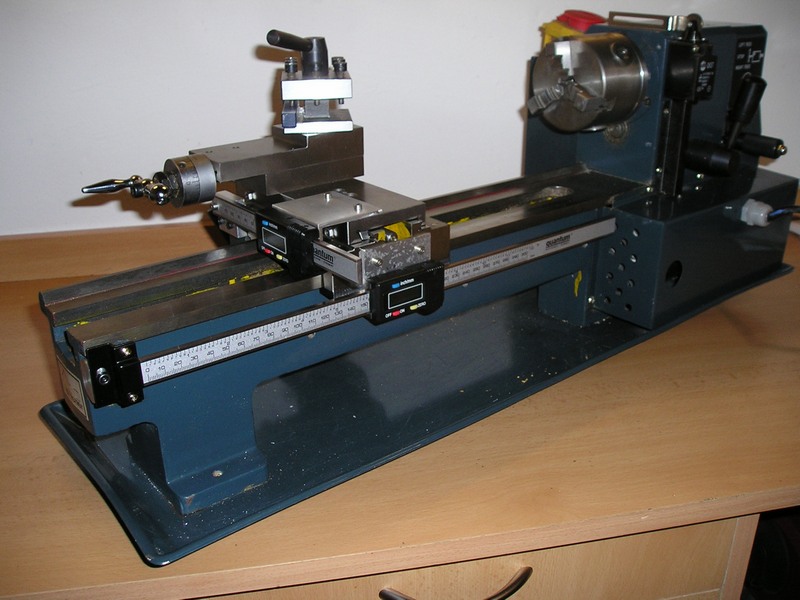

Takhle to vydádá celkově. Koník má doraz.

Celeron · #15 Příspěvek od **Celeron** » 27 pro 2016, 22:46

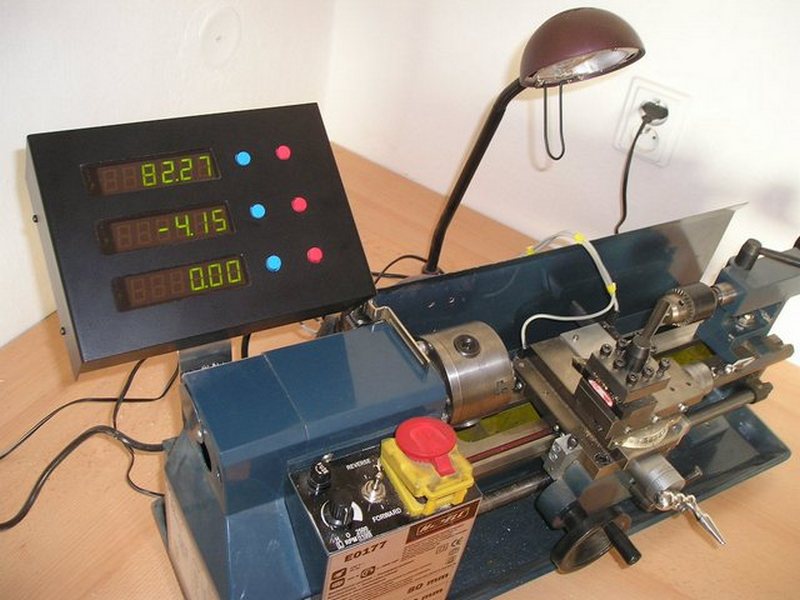

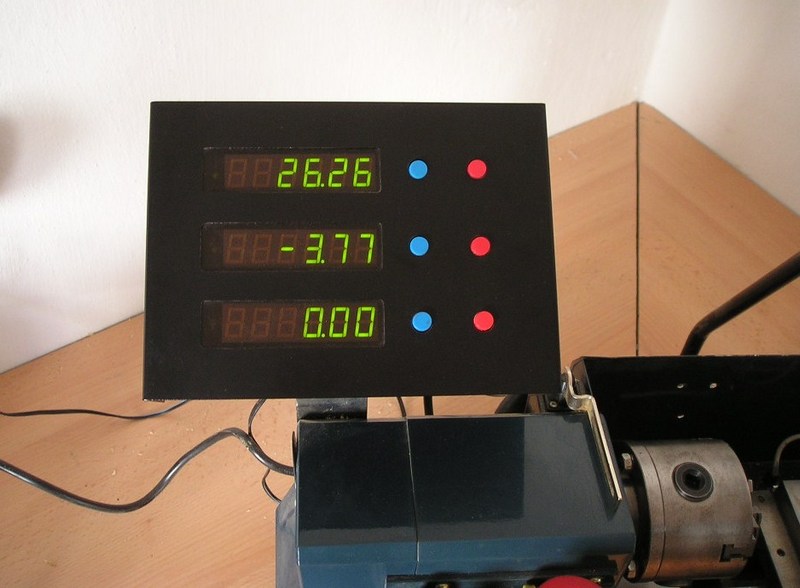

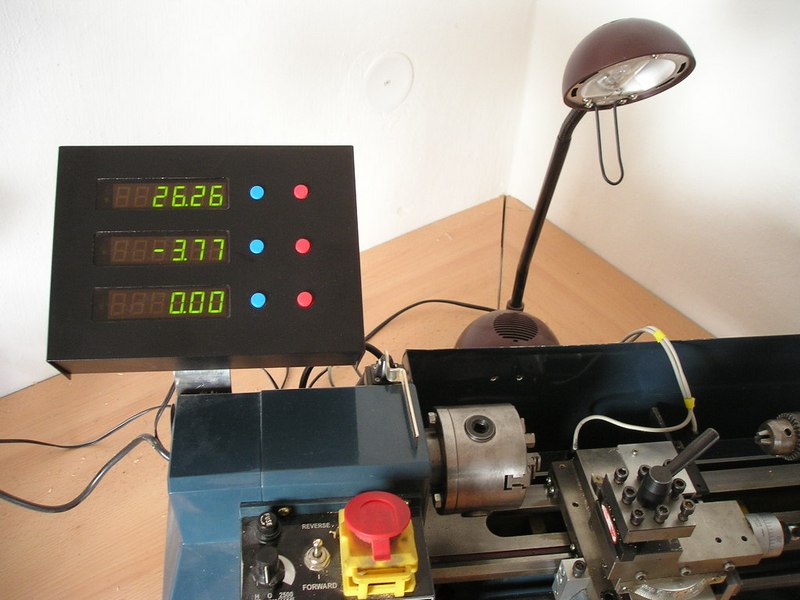

Jasně, takže přes ten šuplérovej interface. Ta displejovka je Tvoje dílo? Arduino nebo něco staršího?
