Spínaný zdroj, pronikání "síťového proudu" na výst

Zpráva

jova1 · #1 Příspěvek od **jova1** » 27 pro 2016, 11:09

Zdravím.
Stavím jednoduchý zdroj se spínacím regulátorem 50V/5A http://www.ebay.com/itm/DP50V5A-Digital ... Sw6n5Xvce1
Pro napájení jsem použil 4 spínané zdroje 230V/13,75V zapojené na "primární" straně paralelně, na "sekundární" straně sériově, aby vzniklo požadované napětí 55V pro spínací regulátor. Vše funguje jak má, co mě ale nepříjemně překvapilo, bylo pronikání "síťového proudu" na výstup regulátoru (výstup brněl a fázovka s doutnavkou svítila). Zjistil jsem, že za to mohou kondenzátory propojující "primární" a "sekundární" stranu spínaných zdrojů. Co s tím? Prozatím jsem je odstranil a záporný pól výstupu spojil s ochranným vodičem. Tím jsem, ale přišel o možnost používat zdroj jako izolovaný. Existuje i jiné řešení? Jaký mají kondenzátory význam? Jsou tam na VF odrušení?

samponek · #2 Příspěvek od **samponek** » 27 pro 2016, 11:15

Tím, že spojíš 5 nebo třeba 10 SMPS, tak se kapacita těch kondíků na vstupu sčítá a pak proud "proniká"

Použij pro napájení regulátoru jeden PC zdroj na 55V a reguluj ho nejlépe ve zpětné vazbě, bez dalšího měniče a digitální měřáky připoj přímo na něj. http://www.ebastlirna.cz/modules.php?na ... zapojen%ED

jova1 · #3 Příspěvek od **jova1** » 27 pro 2016, 11:45

Důvod "pronikání proudu" je mi jasný, proto jsem ty kondenzátory odpojil.
Nad PC zdrojem jsem původně taky uvažoval, ale nechtělo se mi ho "komplikovaně" předělávat. Těch zdrojů mám krabici, tak proč je nevyužít. Stačilo pouze změnil jeden rezistor na každé desce, abych zvedl napětí z 12V na těch 13,75V.

samponek · #4 Příspěvek od **samponek** » 27 pro 2016, 12:43

Spojování SMPS sériově i paralelně za splnění podmínek je v pořádku, ale ty kondíky nesmíš odpojit všechny, aspoň v jednom zdroji musí zůstat.

#5 Příspěvek od **Hill** » 27 pro 2016, 12:48

Odstraněním kondenzátorů jsi ale z těch zdrojů vyrobil potenciální zdroje rušení. Právě těmi kondenzátory se vf složky "stahují" do sítě, u které se předpokládá, že má malou impedanci a relativně velkou kapacitu mezi fází a nulou, u níž se požaduje co nejlepší spojení se zemí. Unikající proud má neškodnou velikost a při spojení se zařízením, které je nějakým způsobem se zemí spojené, bude odvedený zemním spojem přes toto zařízení.
Takže ano, jediná pomoc byla spojit výstup s ochranným vodičem. Stejné opatření odvede i případné kapacitní proudy těch odrušovacích kondenzátorů.
Bez tohoto spojení to bude brnět dál, jen bez těch kondenzátorů bude parazitní proud nižší, napětí naprázdno proti zemi však bude obecně libovolné, ať už tam ty kondenzátory jsou nebo ne. Mezi vinutími impulsního trafíčka totiž zůstává neodstranitelná kapacita také.

samponek · #6 Příspěvek od **samponek** » 27 pro 2016, 13:22

Když jsou zdroje sériově a musí být splněná podmínka oddělení od vstupní strany a zároveň splněná podmínka "nepronikání" proudu, pak se spojí výstupní kostry zdrojů s uzemněním přes kondík.
Tím se odvede proud z kapacity primár - sekundár a výstup zdroje přestane probíjet a "kopat"

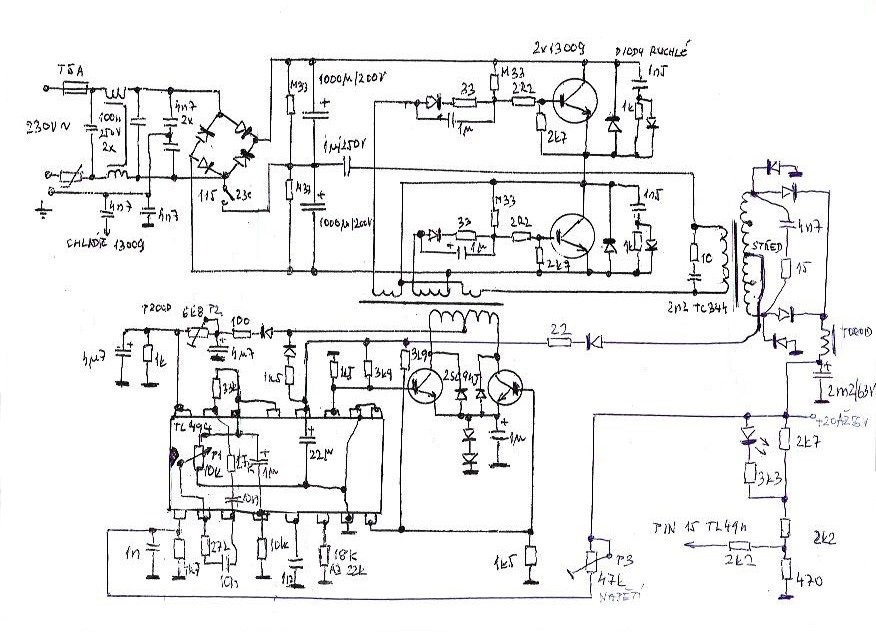

Kostra se zapojuje takto :

jova1 · #7 Příspěvek od **jova1** » 27 pro 2016, 16:22

samponek píše:...pak se spojí výstupní kostry zdrojů s uzemněním přes kondík...

Dík, to by mohlo být řešením, je otázkou, zda to udělat na každém tom zdroji, nebo celkovém výstupu.
Ještě mě napadlo, co by to udělalo, kdyby se u dvou zdrojů prohodil fázový s pracovním vodičem? Pak by byly dva kondenzátory na fázi a dva na pracovním vodiči. Nerušily by se pak vzájemně ty parazitní proudy přes kondenzátory?

samponek · #8 Příspěvek od **samponek** » 27 pro 2016, 16:44

Nejlepší je to zapojit na každém zdroji podle schéma.
Jak ho zapneš do zásuvky je fuk, stejně jsou na vstupech usměrňovače.
Význam to má až u zdrojů nad 4kW, kdy se série zdrojů zapojí na 3 fáze.

ZdenekHQ · #9 Příspěvek od **ZdenekHQ** » 27 pro 2016, 17:01

Poctivej odrušovací filtr pro větší příkony dokáže sám o sobě při zapnutí občas vyrazit citlivější fíčko, takže ty unikající proudy jsou dost velký. Bohužel buď to filtruje a "brní", nebo "nebrní" a nefiltruje.

samponek · #10 Příspěvek od **samponek** » 27 pro 2016, 17:51

Do stejného bodu se přes kondík spojují Al chladiče tranzistorů a diod, aby nevysílaly harmonické spínacího kmitočtu.

( Hlavě v případě, že je např. 10 zdrojů " nalepených na sobě " a zároveň napájejí audiozařízení a běží nesynchronizovaně a rozdíl spínacích kmitočtů by mohl vlézt do zpětné vazby)
