Zesilovač MAGNAT Edition 440 HQ, nefunkční (přesunuto)

Zpráva

PetrZahradnik · #1 Příspěvek od **PetrZahradnik** » 29 pro 2016, 19:18

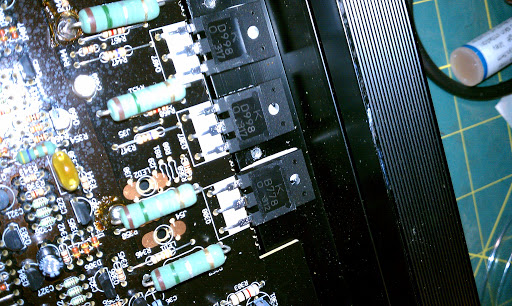

zdravím, dostal se mi do rukou zesilovač MAGNAT Edition 440 HQ, který byl v provozu se silným subwoofrem 8ohm. Po nějakou dobu se přehřátím vypínal. Ale pak vždy synovi po zapnutí zase nějakou dobu běžel. Avšak jednou se vypnul a od té doby svítí dioda červená protec. Zjistil jsem, že to "honění" odnesl KB778. Jedná se o párový tran. Náhrady za pár jsem použil KB688 s KD718.Je mi jasné, že to není jediná věc, která mohla odejít. Bohužel nemohu sehnat schéma pro tento zesík, abych se lépe orientoval. Dále se mi jeví nestandardní dojdioda (zřejmě schotky dioda) s označením NS802A. Jedná se o čínu, ale na datasheet jsem nesehnal její charakteristiku, abych případně dohledal její náhradu. Na diodový test na desce se jeví propustná ve všech směrech a to si myslím, že není správně. Poradí mi, prosím, někdo. Díky.

samponek · #2 Příspěvek od **samponek** » 29 pro 2016, 19:33

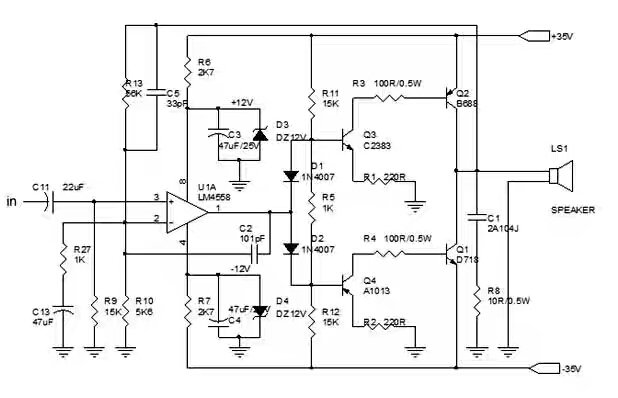

Je to obyč koncák se 4558, budiči a B688, D718.
Originál tam je B778 D998

PetrZahradnik · #3 Příspěvek od **PetrZahradnik** » 29 pro 2016, 20:29

Díky. Ještě tu náhradu za SN802A a snad to sbastím.

samponek · #4 Příspěvek od **samponek** » 29 pro 2016, 20:45

To je usměrňovač rychlá dvojdioda, ale ne shottky, je normál a je proražená.
Nahraď ji jinou, kolem 10A (16A) s dobou zotavení do 100ns, nebo 200ns, čím míň, tím líp.

PetrZahradnik · #5 Příspěvek od **PetrZahradnik** » 30 pro 2016, 08:55

Ok. Ale když nemám hodnoty z datasheet pro dvojdiodu SN802A, tak bych tam mohl dát diodu STPS20H100CFP viz např. https://www.gme.cz/dioda-stps20h100cfp? Snad je úvaha správná.

samponek · #6 Příspěvek od **samponek** » 30 pro 2016, 08:59

Nedávej tam shottky, napěťově to neunese a prorazí se. Dej tam rychlou na 16A a aspoň 200V do 200ns.
Společná katoda je pro plusovou větev a společná anoda je pro mínusovou větev. ( společná je ta prostřední nožička, spojená s křidélkem s dírou)

PetrZahradnik · #7 Příspěvek od **PetrZahradnik** » 30 pro 2016, 09:10

Dobře. Propátrám tedy dvojdiody s vlastnostmi, které jsem od Vás (tebe) dostal. A našel jsem tuto (vlastně tyto) FEP16JT.

samponek · #8 Příspěvek od **samponek** » 30 pro 2016, 09:13

Typů je mnoho, proto osaď, kterou máš dostupnou.
Pokud je v plusové větvi, vykuchej ji ze starého PC zdroje, kde je na větvi 12V ( žlutý výstup zdroje ) akorát budeš muset prodloužit vývody o cca 7mm.

A pokud je v mínusové, tak můžeš použít dvě a spojit je do tišťáku propojkou, místa tam je dost, nezapomeň na izolační gumu.

PetrZahradnik · #9 Příspěvek od **PetrZahradnik** » 30 pro 2016, 09:41

Ta SN802A má právě společnou anodu. Zajímavé je, že dvojdiodu se společnou anodou není možné dohledat např. u gme či ges anebo hledám blbě.

Charos · #10 Příspěvek od **Charos** » 30 pro 2016, 10:01

Spol anoda:
http://www.tme.eu/cz/details/mur1620ctrg/univerzalni-diody-tht/on-semiconductor/

samponek · #11 Příspěvek od **samponek** » 30 pro 2016, 10:32

Pokud to chceš opravit hned a máš dva kusy diod se společnou katodou, můžeš je použít.
V opačném případě kup se společnou anodou.

PetrZahradnik · #12 Příspěvek od **PetrZahradnik** » 30 pro 2016, 10:41

objednám na tme včetně teplovodních podložek. V každém případě děkuju za rady. Ještě pátrám co mohlo odejít, když to odnesly ty párové trans a tato dvojitá dioda. Vše se zdá být ok. Uvidíme. Snad potom se zesík rozjede.

PetrZahradnik · #13 Příspěvek od **PetrZahradnik** » 30 led 2017, 07:22

Zdravím, tak mi stále svítí červená dioda a zesilovač nejede. Nemáte někdo schéma k výše uvedenému zesilovači? Díky

samponek · #14 Příspěvek od **samponek** » 30 led 2017, 16:28

Potom je ještě porucha v měniči napětí. Zapojení je běžný DC/DC invertor
tagy TL494, nebo SG3525.

PetrZahradnik · #15 Příspěvek od **PetrZahradnik** » 30 led 2017, 19:35

Je tam TL494CN. Koupím jej a vyměním. Je možné ho proměřit, zda to skutečně může být on? Mám trochu obavu to připojit na baterku, neboť je to tzv. "tvrdý zdroj".
