Radio Tesla Máj 623A, výkres rozložení součástek pod šasi

[Milan]

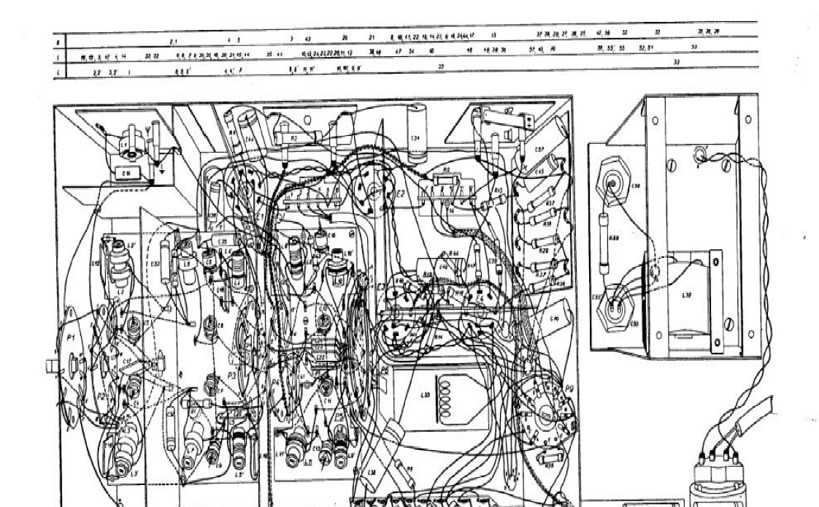

Sháním tento čitelný list ze servisního návodu - rozložení součástek ,viz příloha . Zatím všechny nalezené jsou prakticky nepoužitelné ,neb je označení součástek a spojů z většiny nečitelné . Díky za pomoc, mám rádio rozdělané v dílně a zatím řeším jen sežrané/upadlé vývody cívek v obou MF.

[BOBOBO]

Na co to potřebeješ ? V životě jsem toto neměl a hafo jsem jich předělal . V Kottkovi máš schema , elektronky mají očíslované elektrody . Kondy jsem měnil kus za kus . A v 99% po aformování elytů radio běží . Neštěstí jsou myši a velcí čističi .

[Milan]

Díky za královské rady, vsadil bych se, že jsi to rádio uvnitř nikdy neviděl. Žádné ze schemat na netu neodpovídá skutečnosti ,je to zřejmě elektricky hybrid mezi 620A a 623A jak šly výrobní změny,má síťovou tlumivku a nf tlumivku v korekcích ,ale jen jeden kotouček přepínače přednesu. Uhnilé jsou vývody cívek, které při cínování někdo zřejmě bez oplachu namočil do něčeho agresivního . Sorry, ale nejsem borec jako ty, abych poznal ,kam patří volně visící vývody cívek ,zejména ty z drátu cca 0,1 mm. Navíc je řada součástek a spojů pod šasi nepřístupná pod vrstvou přepínačů a součástek a spoje v PVC jsou tak ztvrdlé, že s nimi bez ulomení nejde hnout .Co se týče elytu ,pak jedna půlka 2x32M je upálená ,ale ty bys jej určitě naformoval i bez také upadlých vývodů síťové tlumivky ,které urvala vysychající PVC izolace nastavení vývodů - zkrátila se o cca 1/3 .
A potřebuji to na to, abych to namísto do jara dal dohromady za pár dní.
Ale poradím si, neměj obavy.

[BOBOBO]

Však ti to píši , radio po čističi - urvané vývody od vlnových cívek - neberu . Jinak je to pohoda . Vyměnit elyt je minutová práce . Co to hraješ . Mimo ty urvané cívky to není práce ani na oidpoledne , natož několik dní ...

[jirka5]

Všude byl, všechno zná, všechno viděl........

..... jen tu práci místo něj musí udělat někdo jiný.

Tento tón diskuse se mi vůbec, ale vůbec nelíbí. Copak je někdo méněcenný, když se na něco zeptá nebo požádá kolegy o službu?

[BOBOBO]

Žeby zneuznaný stylesík ? Další co neumí či nechce číst . Proti prosbě nikdo nic nemá, naopak odpověď je doslova nadrzlá .

[elektrosvit]

Milane, odkud to schéma máš? Na radiohistorii byly ty skeny dost kvalitní. Pokud nemáš návod odtamtud, napiš p. Cingelovi, on ti ho pošle. Nedávno jsem jej taky žádal a do týdne mi návod poslal.

[Milan]

Machruješ a víš o tom prdlajs . V rádiu nikdo nebyl, pájené spoje do jednoho zakapané růžovým lakem a šroubky žlutým. Nech si své ne nadrzlé ,ale přímo machrovské kecy pro ty, co ti to budou žrát. Kdybych v Tesle léta nedělal a nevěděl , co se dělo ve výrobě, když hořel plán nebo přišly součástky se zčernalými vývody a nešly pájet ,tak se vzal Eumetol nebo i salmiak a bylo to na čas vyřešené ,tak bych tě možná považoval
za kapacitu, takhle jen za vševědoucího machýrka.

[ohryzek36]

Stáhni si toto - je to část archívu z radiohistoria, ve kterém je cca 100 rádií, který jsem kdysi sem poslal - oba Máje tam jsou (u 623A je i změnový list), tak můžeš zkoumat a porovnávat. Skeny jsou sice kvalitní, ale také tam všechno vidět nejde.

[elektrosvit]

Díky, ohryzku!!! To se bude hodit.

[ohryzek36]

Už jsem to kdysi posílal do vlákna, kde se nadávalo na zmíněný server (na zrušení stahování servismanuálů) - hledat se mi to nechce, ale je to tady na třetí straně (uvědomil jsem si, že jsem vypisoval označnení přístrojů).

[Milan]

Děkuji Ohryzku, stáhl jsem to a prohlédl, bohužel je to skoro to samé z hlediska čitelnosti jako mám - asi je to dáno tím , že to bylo kresleno ručně a výkres rozložení zmenšen ,neboť ostatní výkresy jsou převážně dobře čitelné . No nic, holt to bude trvat delší dobu ,než to dám do cajku, už to dokonce nějaký zatím pazvuk vyloudí , ale ladění mf je nějaké hodně tupé . Nejhorší budou asi cívky předvoleb , na ty drátky 0,00nic už nevidím ,na druhou stranu je výkres čitelný ,takže to snad zvládnu . Ale za to dnešní odpoledne jsem to fakt celé nestihl , a to mě čeká pulírování
bedny. Těch odpolední bude asi ještě vícero , jsem holt už pomalej....

[elektrosvit]

Není kam spěchat, hodně štěstí... ať se podaří Máj rozehrát.

ohryzek: Našel jsem. Škoda, že to s radiohistorií takto skončilo. Sám jsem tam pár věcí posílal. Když bylo něco potřeba, stáhnul jsem a po použití smazal. Přece je to volně dostupné, tak proč ukládat, že... a najednou nic. Ale jak jsem psal výše, p. Cingel je ochotný na požádání jakýkoli návod poslat.

[Milan]

Už to hraje , bohužel nejde to kloudně sladit ,jsou špatné slídové kondy
( takové ty holé,bez obalu) ,např. v odlaďovači jm.hodnota 25 pF , naměřeno 17 pF , atd. ,hlavně v oscilátoru to vadí - nelze naladit (zatím) do souběhu. Chce to holt ten čas a ne jedno odpoledne .
Díky za podporu .

[elektrosvit]

Slídové kondy bývají problémové, ale co bychom po 60 letech chtěli. Máš můj obdiv, Máj je vzhledově hezký přijímač, po mechanické stránce mi přijde dost komplikovaný, proto by se mně s ním drbat nechtělo.
