Zkoušečka METRA ZO1

Zpráva

pepper · #1 Příspěvek od **pepper** » 02 úno 2017, 22:43

Dostal jsem zkoušečku elektrických předmětů ZO1 (Z01 ?)
Na netu píšou, že současným normám nevyhovuje,
přesto jsem se pustil do opravy.

Při uvolnění tlačítka MΩ ručka mlátila na doraz až se ohýbala.
Po narovnání sotva držela pohromadě, zpevnil jsem ji
vteřinovým lepidlem, pak jsem musel systém pracně vyvážit.

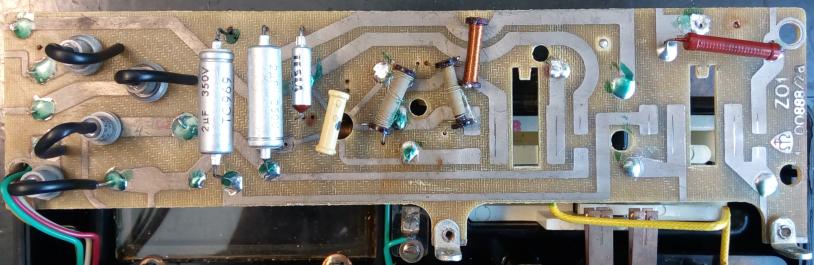

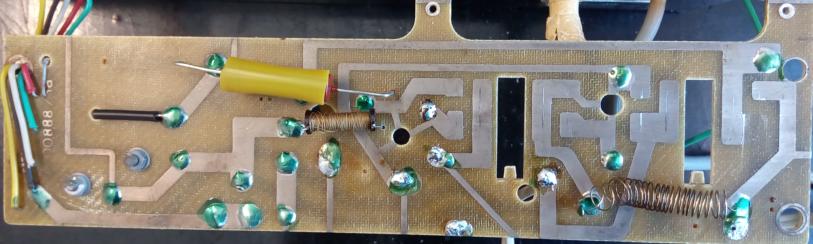

Na plošném spoji mezi kontaktními ploškami
byly kovové stopy pohyblivých kontaktů.
Obrousil jsem tvrdou gumou a umyl lihem.
Je vidět, že izolační mezery někdo zvětšil oloupáním folie.
(Tlačítko MΩ, kontakt 2 a 3)

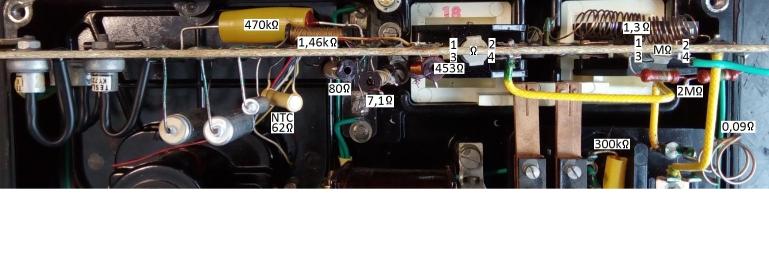

Jeden odpor měl studeňák na desce, 453Ω uhnilý konec drátku.
Časem mi odešel i 2MΩ. Musel jsem kombinovat několik R, aby seděla nula.

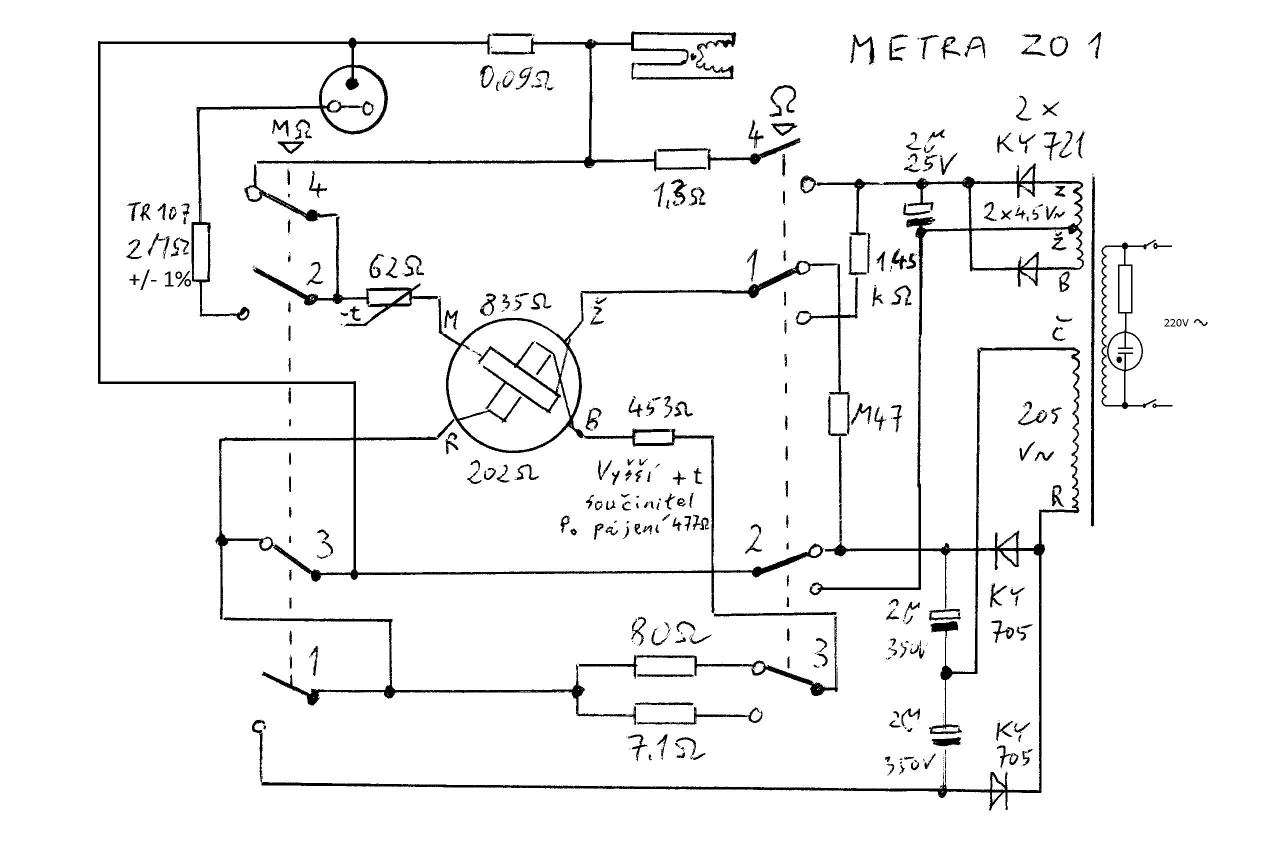

Schema jsem nenašel. tak jsem ho nakreslil.

pepper

Neniu · #2 Příspěvek od **Neniu** » 02 úno 2017, 22:57

Dobrá práce

Jinak normám asi nevyhovuje, ačkoli mi není úplně jasné proč, ale pro rychlou kontrolu typu dobrý/vadný přístroj je dobrá.

ohryzek36 · #3 Příspěvek od **ohryzek36** » 02 úno 2017, 23:14

V normách máš napsané, jaké napětí máš používat při měření izolačního odporu (500V) a to tento přístroj nedodržuje. To samé je hodnota proudu při měření odporu ochraného vodiče (ta by měla být 200mA). Prostě starším (no, přes 20 let starým) normám to vyhovuje a na domácí použití to moc nevadí, takže se to může hodit.

Neniu · #4 Příspěvek od **Neniu** » 02 úno 2017, 23:46

ohryzek36 píše:a to tento přístroj nedodržuje.

Aha, tak už mi to jasné je. Když teďka vidím to vnitřní zapojení, tak se dají napětí i proudy dopočítat. A pokud je to pod hodnotami podle nové normy, tak je jasné, že už nevyhovuje.

Nicméně si stále myslím, že na domácí rychlou kontrolu je to stále dobrý pomocník. Ačkoli revizní technik asi bude jiného názoru.

#5 Příspěvek od **Achab** » 03 úno 2017, 00:26

Tento přístroj nebyl určen přímo k revizím ale hlavně k tzv. rychlé zkoušce. Tato se měla teoreticky provádět například při výdeji elektrického nářadí ze skladu (výdejny) apod. Byl proto provedením uzpůsobený i pro používání osobami bez elektrotechnické kvalifikace.

monterjirka · #6 Příspěvek od **monterjirka** » 03 úno 2017, 09:51

Aktuálně platná norma požaduje mj. měření izolačního stavu napětím 500V, ověření odporu ochranného vodiče... Tomu se nějak "přiblížíš" při použití uvedeného přístroje

A pak také měření unikajícího proudu, u spotřebičů s ochranou ve třídě II měření dotykového proudu. To neumí...
Dotykový proud není problém změřit "jinak" - stačí vzít AC ampérmetr, do série s ním dát odpor 2 kiloOhmy. Jeden konec se připojí na ochranný kolík v zásuvce a druhým se na "neživých vodivých částech" zkouší...
Zajímavé je zkusit např. Set Top Box, video,...
Podle výrobkové normy by měl být dotykový proud do 0,25mA, při revizi nesmí být větší než 0,5mA. Zkouší se při obou "polaritách" vidlice v zásuvce, pokud má přístroj jednopólové vypínání, je zajímavé zkusit ve vypnutém a zapnutém stavu.
