Subwoofer Genius a TDA7294

Zpráva

TAKJAN · #1 Příspěvek od **TAKJAN** » 20 úno 2017, 18:00

Tahle věc zkresluje a chrčí. TDA7294 je pěkný zmetek, jak jsem vyčetl na netu. Napájení je jen 80V. Vyměnit? Je vidět, že už je měněný. Nějaký lepší (výkon nemusí být tak velký, stejně ten repráček to nemůže pobrat, ví někdo? dík

Pikofarad · #2 Příspěvek od **Pikofarad** » 20 úno 2017, 18:13

Nemáš přidřený reprák?TDA v můstku je i v honosnějších značkách

Milan_F · #3 Příspěvek od **Milan_F** » 20 úno 2017, 18:20

Zkus napsat dotaz znovu, tak aby měl hlavu a patu. Pokud chceš měnit TDA7294 tak lze ho nahradit TDA7293V.

TAKJAN · #4 Příspěvek od **TAKJAN** » 20 úno 2017, 18:41

Na ten web nemohu. Prostě chrčí, zkresluje. Na repro to vůbec nevypadá. Na výstupu je 0 nic, klidový proud zatím neměřen, ale IO je studený. Jde o to, pokud je fakt obvod k ničemu (nebo tam někdo dal nějaký pajc) abych se v tom nehrabal a rovnou měnil. Tohle je dobročinná akce:-))

TAKJAN · #5 Příspěvek od **TAKJAN** » 21 úno 2017, 10:30

Tak z toho IO neleze vůbec sinusovka, ale jen něco podobného, kostrbaté, i při malé zátěži (0,1W). Takže IO.

TAKJAN · #6 Příspěvek od **TAKJAN** » 22 úno 2017, 13:46

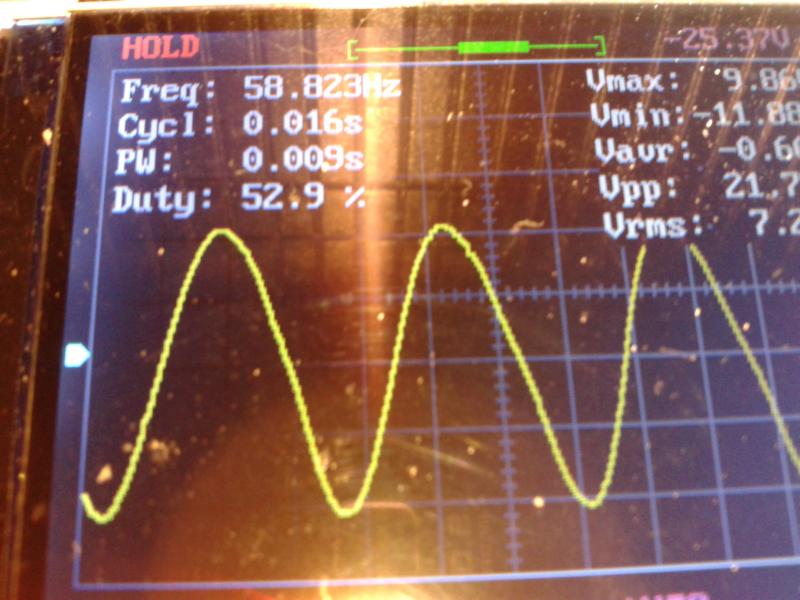

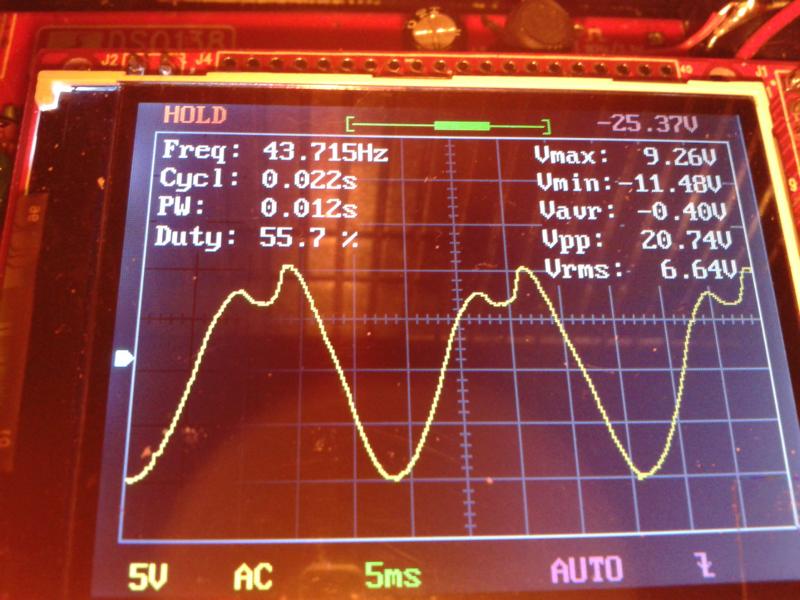

Tahle vypadá výstup na repro na osciloskopu. Pod asi 50Hz zkreslení.

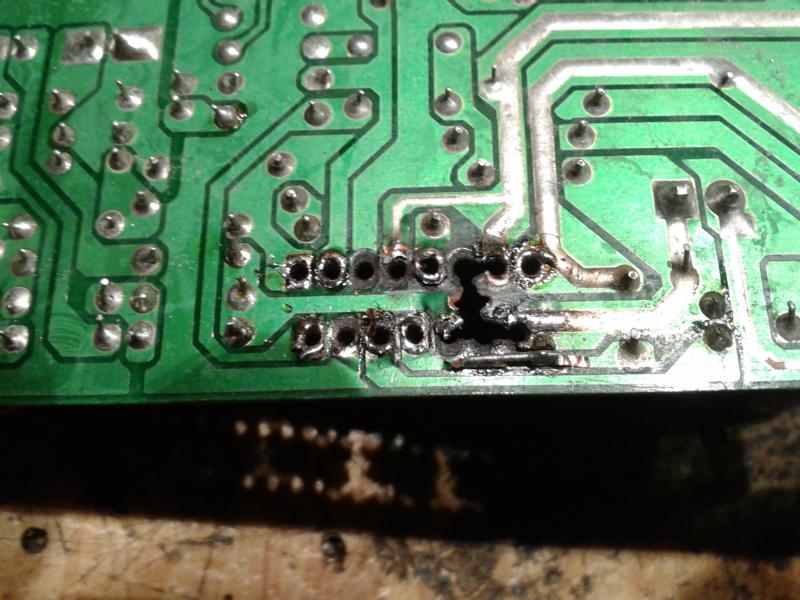

Po člověku - opraváři (nějaký profi zvukař) přede mnou to vypadá takhle. Taky zapomněl dát pastu pod IO a utáhnout šroub chladiče.

rudolf02 · #7 Příspěvek od **rudolf02** » 22 úno 2017, 17:47

No, já nevím, ale co mám zkušenosti se slabšími bratříčky koncových TDA integráčů, po sepnutí tepelné ochrany se stává, že se trvale poškodí výstup. A právě se to projevuje zkreslením v kladné nebo záporné půlvlně.
To sepnutí s následným poškozením může být i první (pokud si s tím nehrál už obchodník).
Proto upřednostňuji s vyjímkou osvědčených švábů koncové tranzistory.

#8 Příspěvek od **Sendyx** » 22 úno 2017, 17:54

To poškození bývá následkem nedostatečnho chlazení, obvykle třeba velký tepel. odpor mezi IC a chladičem. Když v IC zareaguje tepelná ochrana, tak se při nedostatečném chlazení obvod často poškodí.

TAKJAN · #9 Příspěvek od **TAKJAN** » 22 úno 2017, 19:05

No, na tomhle se podepsal ten expert, co nepřitáhl obvod k chladiči. Ten byl studený, přitom něco pálivého bylo trošku cítit.
Kde vlastně mají dobré obvody a ne pajcy? Vždy to tady čtu, ale ta hlava.

#10 Příspěvek od **EKKAR** » 22 úno 2017, 19:16

AME, Farnell přes farnell.cz, Mouser ...

sinclair · #11 Příspěvek od **sinclair** » 23 úno 2017, 17:03

Proč tedy nevezmeš TDA7293V, koupenou v EZK, neuštípneš jí nohy 5 a 11 a nezaletuješ ji místo té poškozené TDA7294V?
TDA7293V je obecně lepší šváb, má větší rezervu v dovoleném napájecím napětí, tzn. větší odolnost proti napěťovým špičkám z napájení i ze zátěže a pokud je tento typ slušně přitažený, tak s roztrženým pouzdrem a odpařenými fóliemi desky se lze setkat málokdy.
Opravdu doporučuju jej koupit v EZK - oni sami tyto IO používají do stavebnic a jsou slušné - já je tam občas kupoval taky, když nebyly u spolehlivějšího zdroje.
Pokud je ten šváb v konstrukci zesilovače celý přitažen "trámečkem", nebo kouskem U plechu se dvěma šrouby, tak zásadně nesmíš použít pro tepelnou a elektrickou izolaci slídu, jinak IO zaručeně praskne pouzdro. Pokud je přitažený jen jedním šroubem M3 za to křídlo, tak to je úplně špatně a takto upevněný shoří jakýkoli výkonový IO nad 50W ztráty.
Pokud to takto je /jeden šroub/ a nechceš, aby se totéž opakovalo podruhé, tak je opravdu nutné IO přitáhnout "trámečkem", rovnoměrně celou přestupovou plochou, přes celou šířku plastového pouzdra a dvoubodově. Ale zásadně přes "měkkou" podložku.
Nejvhodnější teplovodivou podložkou pro tyto účely /přenos velkého množství odpadního tepla/ je buď červený, neb zelený materiál Sarcon ze Semicu, nebo i bílý Kerafol z Ecomu. Rozhodně ale nepoužívat různé noname "silikonové" podložky neověřených vlastností.
Maximálně tak šedou měkkou fólii tloušťky do 0,2mm, vytaženou zpod dvojice výkonových spínacích tranzistorů nějakého výkonnějšího PC zdroje - tam je jakástakás jistota, že to slušně tepelně vodí.
Na všecky "teplovodivé" pasty se radši vyser - některé typy teplovodivých podložek pasta dokonce poškozuje. Jiné typy past jsou naopak zákeřně vodivé.
Zákeřně píšu proto, že začínají vést až od určitého napětí, v jednom mém případě to bylo okolo 50V. Pod toto napětí nešlo nijak zjistit, že by dotyčná pasta byla schopna takového podrazu. Byly tím svinstvem namáznuté dvě slídové podložky a tahle zkušenost mě stála jeden pár 130W darlingtonů SanKen.

Kvicala_r · #12 Příspěvek od **Kvicala_r** » 23 úno 2017, 19:09

Jo a ta pasta byla stříbrná, že? Znám taková i teplovodivá lepidla

Xeon_sk · #13 Příspěvek od **Xeon_sk** » 23 úno 2017, 19:43

Tie šedé izolačné podložky z PC zdrojov sú fakt dobré? Schovávam ich, ale mal som dojem, že ich tepelná vodivosť je slabá.

TAKJAN · #14 Příspěvek od **TAKJAN** » 23 úno 2017, 19:49

V AME ho nemají, vzal jsem z TME. Napájecí napětí je 80V, což je snad rezerva. Trafo dá tak 60VA. Nebudu za výrobce něco suplovat, zvláště na píč.... 5.1..

sinclair · #15 Příspěvek od **sinclair** » 24 úno 2017, 00:11

Nevím no - komentovat nákup TDA729x u polské firmy, kde se to jen hemží pajcy..Ale je to Tvůj boj.
Sice nějak nevím, co má společného výkon trafa s napětím zdroje naprázdno a napěťovou špičkou při zapnutí, ale to víš asi Ty sám nejlíp.
No a pokud se Ti zdá 20V v napájení jako rezerva dost, zvlášť když můžeš mít za téměř stejné peníze rezervu 40V, to je zas jen Tvoje věc.
Zase jen Ty budeš řešit, až se to znovu provalí, zvlášť se švábem, koupeným u Poláků.
Cenový rozdíl za těch 40V napěťové bezpečnosti navíc je konkrétně v EZK krutých 15,-Kč.
Ty šedé podložky z PC zdrojů nejsou špatné - ovšem jen ty hladké a jen ty, kterými jsou podložená pouzdra TO3P, TO247 - prostě ty výkonnější tranzistory. Hodně staré PC zdroje okolo 200W mívaly spínače v TO220 a ty podložky se pod takto výkonný IO opravdu nehodí.
