JVC 39HG48, invertor cem855a

Zpráva

gubajs · #1 Příspěvek od **gubajs** » 25 úno 2017, 21:23

zdravím všechny,

Dostal jsem zbytek tv JVC 39HG48 (další ), zdroj už tam není, jen display a invertor 855a . Vím že display je OK. Napojil jsem jej na universal vga z ebay a při posvicení z úhlu da display je vidět obraz. Bohužel se mi nedaří rozchodit invertor (TV byla do poslední chvíle OK, odešel board. zdroj jsem nedostal). Nemůžu seznat žádné informace,

Zjistil jsem jen toto, 3 piny jsou plus pól, 3 piny jsou mínus pól 1 pin adj (regulace jasu), poslední pin logická 1 pro sepnutí (asi)

nevím kolik má mít nápájení (na svtupu) může mít více než 12v, když je to pro Led (ne lcd)?

Zkusil jsem 5v 3,3 log1, 5v 5 log1, 12v 3,3 log1, 12v 5 log1, bohužel nic

děkuji za info

kovar · #2 Příspěvek od **kovar** » 25 úno 2017, 23:50

O co vlastně jde?
Máš TV bez MB nebo jen bez zdroje?
Chceš jen rozsvítit ten panel?

gubajs · #3 Příspěvek od **gubajs** » 26 úno 2017, 08:06

Chci jen rozsvítit panel. Mám tv bez mainboardu. Zdroj budu mít dnes.
Možná jsem na to šel včera špatnou cestou. Co jsem sehnal informace na netu, tak zdroj bude spínaný a má větve do mainboardu,
tři větve 12v
dvě větve 6v.
Počítám jedna z těch 6V bude stále napájena., dál jen tam PWR signál, NC pin (to netuším co je) a adj pro led z desky, pak tedy by měl přijít signál z desky (jako u PC) pro zapnutí zbytku zdroje. A LED bude napájena přes MOSFET. Takže tem modul cem855a bude driver pro LED(tomu moc nerozumím zatím, nebude to ale stejný jako Invertor). Asi tam bude napětí vyšší než jen 12v (hádám správně?).

Opravil jsem již pár TV zdrojů, kde napájení LED bylo přímo na zdroji. Myslím, že zde to bude stejné.
Pořád mi uniká princip toho LED modulu cem855a.
Nedaří se mi sehnat žádné informace
Namaluji co vim a hodim to sem

Gubajs

gubajs · #4 Příspěvek od **gubajs** » 26 úno 2017, 09:21

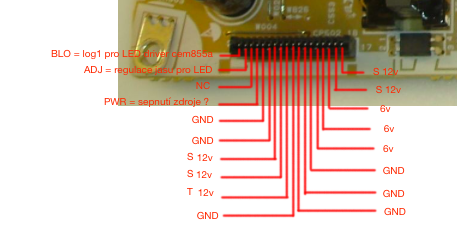

Na obrázku (stažený z netu nepopsaný) jsem popsal co vím,
log1 je cestou přímo propojena s pin2 na vstupu do cem855a pro led
adj je take přímo na pin1 do cem855a
plus piny na cem855a jsou napájeny přes FCF20A20

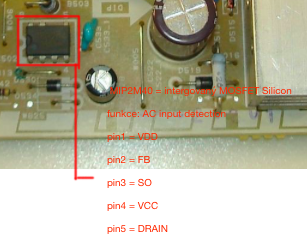

Teď hledám v datasheetu MIP2M4 jak zapnout zdroj (až ho dostanu, aby mi rozsvítíl podsvit LED .
budete někdo vědět rychleji ?

děkuju

Gubajs

gubajs · #5 Příspěvek od **gubajs** » 26 úno 2017, 10:44

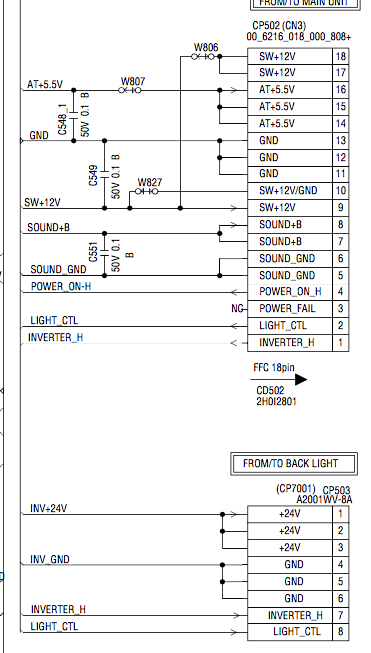

Tak jsem pokročil, napájení pro led driver je 24v. tak zkusím probnout. Dostal jsem schéma stejného zdroje

Gubajs

gubajs · #6 Příspěvek od **gubajs** » 26 úno 2017, 10:57

Otázka pro bystřejší. Mohu propojit pin4 (PWR) s pinem (14, nebo 15, nebo 16, všechny jsou propojené) ? sepne zdroj ? použít jako log 1 pro sepnutí ?

Děkuji
Gubajs

PS: chjo nemám 24v zdroj na test led driveru cem855a, musím pohledat . Laboratorní zdroj bohužel nemám, pořád že si jej koupím a kde nic tu nic. tím jsem se rozhodl

#7 Příspěvek od **kokun** » 26 úno 2017, 12:38

gubajs píše:... dál jen tam PWR signál, NC pin (to netuším co je) a ...

NC = Not Connected, tedy "nepoužito, nevyužito, nezapojeno, apod."

gubajs · #8 Příspěvek od **gubajs** » 26 úno 2017, 13:33

děkuji za NC. A jak s tím PWR, mohu to překlenout stejně jako PWR u zdroje do PC ?
Zátěž bude malý DC/DC měnič z 12v na5v, zapojím jej na 12v, abych viděl svítit diodu na tom měniči.

Druhá zátěž bude cem855a modul pro LED . když tedy sepne.
Pin 4 (PWR) spojím na 5v.
Pin 1 zapojím taky na 5v (jako log1), tím by mělo dojít k sepnutí pro LED podsvit.

Tedy doufám že by to tak mohlo být.

Gubajs

PS: raději se ptám vícekrát něž to zk....t

gubajs · #9 Příspěvek od **gubajs** » 27 úno 2017, 21:45

zdravím,

Tak jsem pokročil. Zdroj co jsem dostal k TV je načatý, kolísá mu napětí na 5v větvi mezi 4 a 5.5 v. Takže nejde zapnout.
Zkusil jsem tedy ve starých zásobách vyhrabat zdroj. Našel jsem z nějakého recieveru satelitu. Má větve 24v, 12v, 5v, 3.3v. Ten je ok
První test:
24v napájení invertoru cem855a
5v signál pro ON invertoru
3,3v ADJ, jas invertoru.

Podsvícení svítí.

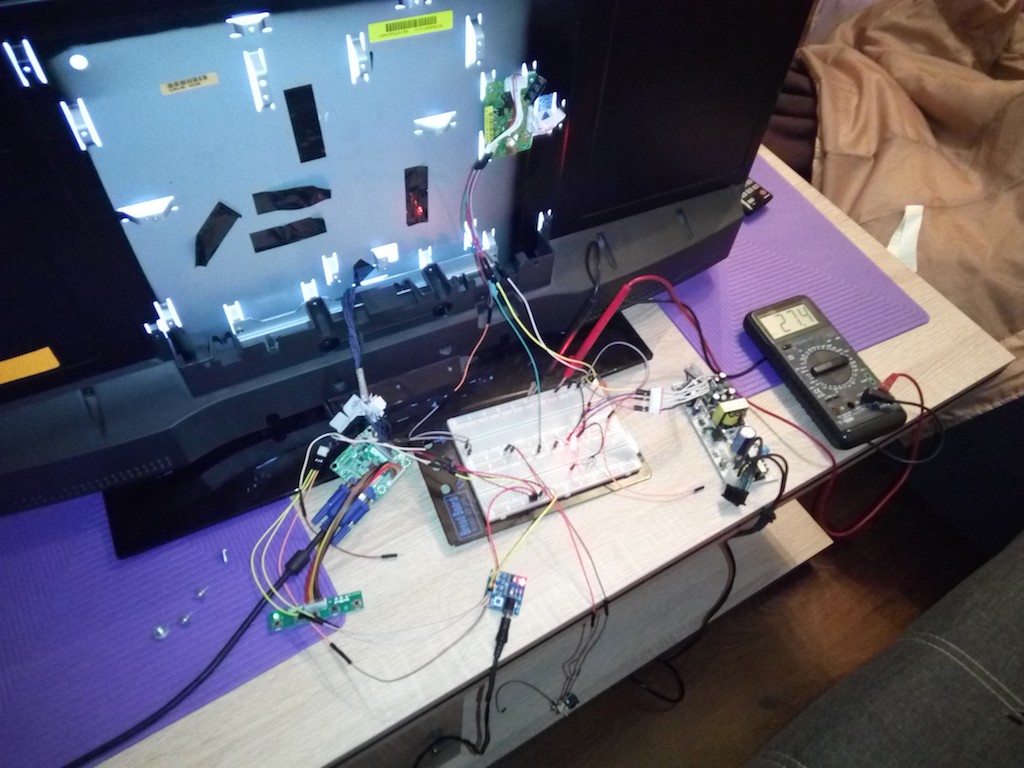

Druhý test: připojení universal LVDS boardu (takový co má stejné zapojení LVDS jako můj KVM od HP). Musel jsem předělat (přepinovat) celý LVDS kabel aby souhlasil s externím boardem.

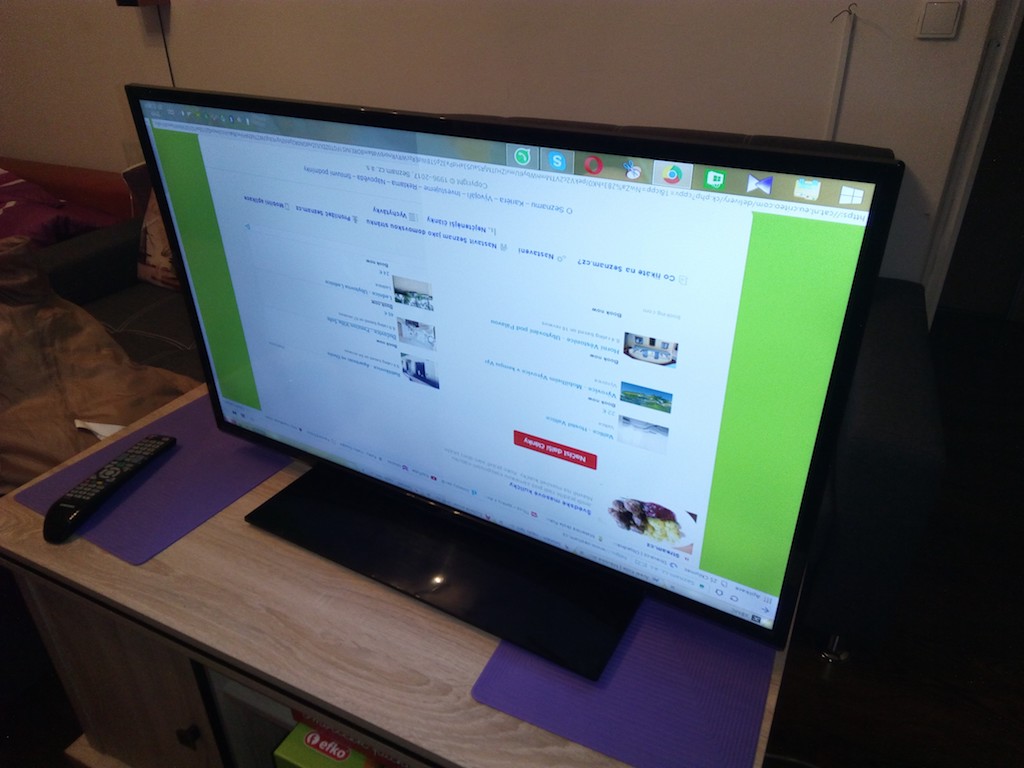

Obraz naskočil a šlo nastavit základní menu , ale celé je to vzhůru nohama.
napájení pro externí board z jiného zdroje
napájení panelu 12v také z tohoto zdroje (při napájení z prvního zdroje kleslo napětí z 12v na 9.4v (panel má dost odběr a nesepnul se a kousl se i externí board)
Takže:

musím pohledat silnější zdroj.
Mám prosím pár otázek:

Zapojil jsem napájení 12v do panelu 3 piny ze 4. Na obrázku je vidět jak jedna půlka displeje je tmavší. Je to způsobeno nezapojeným pinem a nebo slabým zdrojem pro podsvit (při zátěži ukazuje 21.5v - 22v) ?

Proč to mám vzhůru nohama ? (špatně přepojené piny ? i když je mám přesně podle manuálu jak pro display tak board.

poslední otázka (ještě jsem neměřil osciloskopem) podsvícení dolela pulsuje (bliká) že by nízká frekvence (PWM) a je jedno jestli pustím 3,3 ze zdroje nebo přímo z boardu. Netušíte ?

Sumarum:
silnělší zdroj.
změřit pak PWM pro ADJ ?
a to vzhůru nohama ? nic mne nenapadá.

děkuji
Gubajs

PS: testovat jsem musel doma, do dílničky jsem se nedostal (děti a čas)

kovar · #10 Příspěvek od **kovar** » 27 úno 2017, 21:57

Tak jsem si myslel že jsem prdlej jen já když chci udělat z prdu kuličku!

Díky bohu né!!
Gratuluju!

gubajs · #11 Příspěvek od **gubajs** » 27 úno 2017, 21:59

Proč bych chtěl tento paskvil? No do své malé místnosti místo TV , kterou pak postavím hned vedle a může mít také i jiné využití.
Hodilo by se mi to jako monitor pro KVM (8 vstupů přes RJ45 moduly ovládané vše jednou klávesnicí (Profi KVM od HP do serveroven, samozřejmě také původně na vyhození). Používám jej nyní pro mikroskop, osciloskop a Notebook, stolní PC a v případě oprav připojení jiných zdrojů. VIz obrázek.

gubajs · #12 Příspěvek od **gubajs** » 28 úno 2017, 09:50

Dobré ráno,

Tak sedím v práci a konečně nějaká pozitiva. Našel jsem servisní manuál pro obdobnou TV. Orion TV29LB929.

Takže snad se pohnu. Již vím co řídí LED podsvícení - IO bd9397efv-e. Na 6 větví diod (0 - 22 v) , stará se o PWM 100 - 500 KHz (pokud jsem se nepřehlédl).

Mám plán zdroje, plán driveru pro LED, mám plán Displeje. Snad to dohledám. Páč si připadám jako že si píšu jen sám se sebou. :-)

A dotaz . předevčírem když jsem měřil původní zdroj a na větvi pro stand-by 5V kolísalo napětí. tak:

způsobeno špatným kondenzátorem?
nebo mrtvá baterie v multimetru?
když kolísá od 4v do 5,5V, jsem schopen jej sepnout ?

Jen dumám nahlas

Gubajs

Heno · #13 Příspěvek od **Heno** » 01 bře 2017, 19:33

Píšeš toho strašne veľa a je to neprehladné, preto si zrejme nikto netrúf odpovedať.

Takže si najprv ujasni, čo vlastne chceš robiť a rieš vždy len jednu vec, bohužial ak dáš do jednej správy 6 problémov naraz, potom to aj tak dopadne.

gubajs · #14 Příspěvek od **gubajs** » 01 bře 2017, 21:46

Dobrý večer,

rozumím a děkuji za připomínku. Zkusím tedy nastínit jen jeden problém, nad kterým přemýšlím.

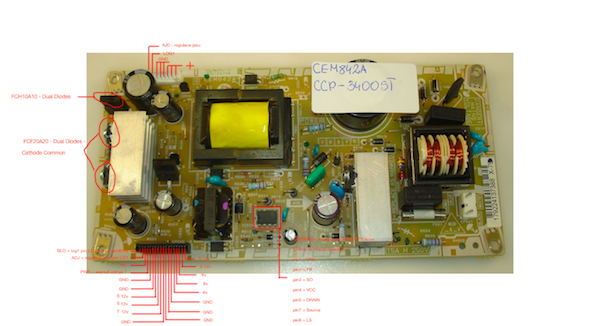

Rozhodl jsem se zkusit opravit původní zdroj cem842a abych jej následně použil jako zdroj pro monitor z displeje této TV.
Tak tedy jedna otázka :

Proč mi kolísá napětí na výstupu 5.5V ? (větev, jež je stále pod napětím pro budoucí sepnutí zdroje)
Moje myšlenky:
Jedná se o pulsní zdroj se zpětnou zápornou vazbou, napětí 230v AC je usměrněno přes můstek, vyhlazeno RC členem a stabilizováno LC členem. Dál to jde přes mosfet, který vytvoří obdélníkový signál a stříhá to do transformátoru. Díky PWM se na sekundáru generuje napětí jež je opět vyhlazeno RC. IC čip jej snímá (zpětná vazba jež hlídá odchylku) a pomocí tranzistoru stabilizuje (měl by) napětí na stálých 5.5v na základě porovnávání U1 vstupního a U2 referenčního.

A v té stabilizaci si myslím že bude problém. Může to být ono ?
Mám práci a rodinu a děti a nedostanu se každý den dolů do šmajchkabinetu, abych měl čas probnout to osciloskopem. A pak Vás možná otravuji, za což se omlouvám
děkuju za připomínky

Gubajs

Heno · #15 Příspěvek od **Heno** » 02 bře 2017, 00:52

V podstate princip je taky ako si napísal.
Upresním, že 230VAC ide cez poistku, termistor dalej cez RLC filter na usmerňovací mostík.
Usmernené ide na hlavný (veľký filtračný elyt na 400-450VDC) odtial sa delí na vetvu hlavné zdroja (vačšie trafko) ktorý teraz neriešime a na menší elyt tiež na 400-450VDC a od neho k IO čo si nazval MIP v ktorom je okrem PWM generátoru aj mosfet ktorým sa strihá toto DC napätie do hlavného vinutia primáru malého trafka. Potom je tam ešte pomocné vinutie malého trafka (tiež na primárne strane) , ktoré MIP živí keď už zdroj naskočí.
Tzv. rozbehový elyt ktorého energia zabezpečuje rozbeh PWM v MIP dovtedy kým sa na pomocnom vinutí neobjaví potrebné naindukované napätie, ktoré je jednocestne usmernené a zase dobija tento elyt.
Na sekundárnom vinutí sa naindukované napätie jednocestne usmerní a filtruje elytom, potom bud nejaká tlmivka a ďaľší elyt alebo DC-DC menič.
Každopádne toto filtrované napätie sa cez odporový delič privádza na tzv. napäťovú referenciu (najčastejšie IO v puzdre tranzistora na spôsob TL431).
Delič je nastavený tak aby pri prekročení nastaveného napätia pre výstup zdroja ktoré je v deliči znížené tak, aby práve vtedy prekročilo prahovú úroveň napäťovej referencie a tá nabudí infraledku v optočlene.
Svetlo z infraled zase zobuďí fototranzistor na primárnej strane optočlenu a otvorenie fototranzistoru je info pre MIP aby znížilo striedu strihania napatia do primáru trafka.

Takže prakticky ak napätie na výstupe moc kolíše treba najprv skontrolovať:
- Hlavný a pomocný filtračný elyt 400-450V (pri vypnutom zdroja a vybitých elytoch zmerat kapacitu a ESR), prípadne zvlnenie usmerneného napätia na primárnej strane zdroja keď je zdroj zapnutý pomocou osciloskopu oddeleného od siete (alebo vreckový na baterky).
- rozbehový elyt
- obvod pomocného vinutia trafka - vinutie, usm. diodu, odpor obmedzenia nabíjacieho prúdu rozbehového elytu
- usm. diodu na sekundárnom vinutí, prvý filtračný elyt a ak je, tak aj druhý, napäťovú referenciu...

Najčastejšie odchádzajú elyty, potom diody atď...
Avšak tento zdroj má elyty veľmi kvalitné, no skotrolovať ich aj tak môžeš...
