Přizpůsobení keramické antény na DPS

Zpráva

Kaniiisek · #1 Příspěvek od **Kaniiisek** » 03 bře 2017, 12:01

Dobrý den,

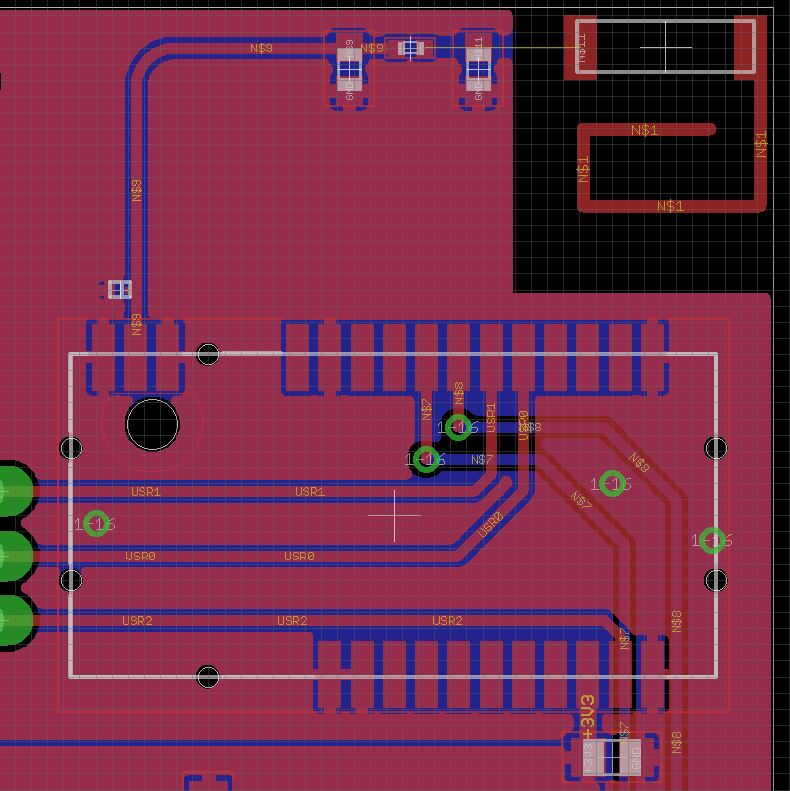

dělám návrh DPS pro keramickou anténu 868Mhz - http://www.mouser.com/ds/2/611/0868AT43A0020-242305.pdf .

Nevíte někdo jak ji optimálně přizpůsobit? Jak se vypočítá impedanční přizpůsobení, Pí článek atd.? :roll:

robokop · #2 Příspěvek od **robokop** » 03 bře 2017, 14:52

Docela hezký seriál o impedančním přizpůsobování je tady: http://ok2buh.nagano.cz/first/impedance.html
Případně jsou na webu online kalkulačky, co ti spočítají hodnoty součástek přizpůsobovacího členu pokud zadáš vstupní a výstupní impedanci a nechceš studovat teorii kolem. Např. tady: http://radioklub.vsb.cz/index.php/calc/zmatch

ZdenekHQ · #3 Příspěvek od **ZdenekHQ** » 03 bře 2017, 14:53

Impedanční přizpůsobení máš přece v tom pdf a od něj (od té hvězdičky) je Z₀=50Ω. Ty se jen postarej jen o to, aby ten "přívod" k vysílači měl tuto impedanci. Musíš samozřejmě dodržet εr materiálu DPS a jeho tloušťku.

Rozměry mikropásku vypočítáš třeba tady: http://www.belza.cz/knowhow/form.htm

A jejich "how-to-do" je tady: https://www.johansontechnology.com/tuning.html

Kaniiisek · #4 Příspěvek od **Kaniiisek** » 06 bře 2017, 07:55

Děkuji, odkaz pomohl
