Sháním zkušenosti a schema zesilovač Ibiza AMP300
Moderátor: Moderátoři
Sháním zkušenosti a schema zesilovač Ibiza AMP300
Zdravím přispívající . Soused mi donesl toto cacko . Měl by někdo schema a zkušenosti s opravou než to kuchnu ? Děkuji
šampónku smaž to po sobě - to co tu postuješ, je "zesilovač" se dvěma páry původně budicích 25W TO220...
Bobobo, jestli Ti to trochu pomůže:
Když jsem to měl naposled v rukách /už to dost dlouho neopravuju, stejně jako např. Omnitronic/, tak to bylo zapojené úplně "školně", bez výstřelků a záludností, nicméně všechno pajcovaný šrot.
Jako předek byly použité jednotně C2240/A970, budiče v TO92L typu C2235/A965 a jako konce na střídačku D1047/B817, C4468/A1650, nebo C5198/A1941, všechno víceméně charakterem i parametry stejné tranzistory, 140V/10A/100W/20-30MHz/TO3P.
Prakticky vždy odešly konce spolu s budiči i rozkmitem, občas byl fláknutý i usměrňovač, v několika případech interně přepálené elyty a přerušené emitoráky, když to dostane proudovou prdu. V jednom případě to zničilo i primární vinutí. To ale vinou majitele, neboť tam byl místo síťové pojistky kus drátu a než to vyhodilo jistič, spekl se primár do závitu nakrátko, používají na vinutí samopájitelný drát.
Takové drobnosti, jako přerušené Rbe konců a další jsou skoro samozřejmost. Ve většině byl montovaný ten nejlevnější čtvrtwattový uhlík přibližně velikosti 0207, někdy to i vypálí prostor na mizerném materiálu desky pod sebou. Po případné opravě zkontroluj i kontakt relé, není.li ohořelý. Ale pozor - setkal jsem se se stejně označenými modely, ale jinak osazenými a hlavně - v té horší verzi relé vůbec nebylo a byly tam instalované i poloviční elektrolyty a menší trafo. Ale zvenku vypadaly oba úplně stejně.
Stojí Ti to za to, opravovat takovou mrdku?
Když to kvůli funkčnosti a zamezení opakování téhož uděláš normálním /tj. značkovým/ materiálem podle značení původních, bude to u obou polovin stát 75% ceny nového zesilovače.
Samozřejmě, nemusí to být proflákané celé, ale jako na potvoru skoro vždy bývá, neboť napájení to má průměrně ±60V i víc a závěry malých tranzistorů jsou na hranách, jede se z výrobních rezerv.
Odpoj jedním koncem emitoráky, vem proudový ohmmetr a nejprv změř C-E všech konců a budičů. Podle výsledku se uvidí, co a jak dál.
Tam, kde je přerušený emitorák, je na 99% probitý i koncák.
Bobobo, jestli Ti to trochu pomůže:
Když jsem to měl naposled v rukách /už to dost dlouho neopravuju, stejně jako např. Omnitronic/, tak to bylo zapojené úplně "školně", bez výstřelků a záludností, nicméně všechno pajcovaný šrot.
Jako předek byly použité jednotně C2240/A970, budiče v TO92L typu C2235/A965 a jako konce na střídačku D1047/B817, C4468/A1650, nebo C5198/A1941, všechno víceméně charakterem i parametry stejné tranzistory, 140V/10A/100W/20-30MHz/TO3P.
Prakticky vždy odešly konce spolu s budiči i rozkmitem, občas byl fláknutý i usměrňovač, v několika případech interně přepálené elyty a přerušené emitoráky, když to dostane proudovou prdu. V jednom případě to zničilo i primární vinutí. To ale vinou majitele, neboť tam byl místo síťové pojistky kus drátu a než to vyhodilo jistič, spekl se primár do závitu nakrátko, používají na vinutí samopájitelný drát.
Takové drobnosti, jako přerušené Rbe konců a další jsou skoro samozřejmost. Ve většině byl montovaný ten nejlevnější čtvrtwattový uhlík přibližně velikosti 0207, někdy to i vypálí prostor na mizerném materiálu desky pod sebou. Po případné opravě zkontroluj i kontakt relé, není.li ohořelý. Ale pozor - setkal jsem se se stejně označenými modely, ale jinak osazenými a hlavně - v té horší verzi relé vůbec nebylo a byly tam instalované i poloviční elektrolyty a menší trafo. Ale zvenku vypadaly oba úplně stejně.
Stojí Ti to za to, opravovat takovou mrdku?
Když to kvůli funkčnosti a zamezení opakování téhož uděláš normálním /tj. značkovým/ materiálem podle značení původních, bude to u obou polovin stát 75% ceny nového zesilovače.
Samozřejmě, nemusí to být proflákané celé, ale jako na potvoru skoro vždy bývá, neboť napájení to má průměrně ±60V i víc a závěry malých tranzistorů jsou na hranách, jede se z výrobních rezerv.
Odpoj jedním koncem emitoráky, vem proudový ohmmetr a nejprv změř C-E všech konců a budičů. Podle výsledku se uvidí, co a jak dál.
Tam, kde je přerušený emitorák, je na 99% probitý i koncák.
Naposledy upravil(a) sinclair dne 06 bře 2017, 19:57, celkem upraveno 1 x.
Takže tak , čtěte odborný popis . TIP41,2
- Přílohy
-

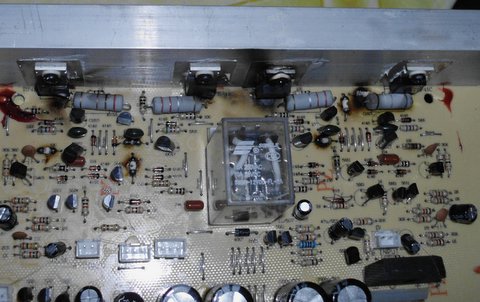

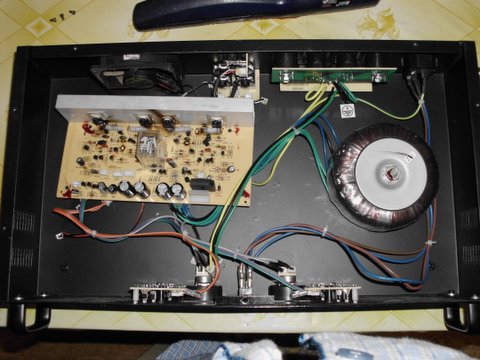

IMG_1151.JPG- (51.86 KiB) Staženo 326 x
-
- IMG_1152.JPG
- (47.66 KiB) Staženo 308 x
-

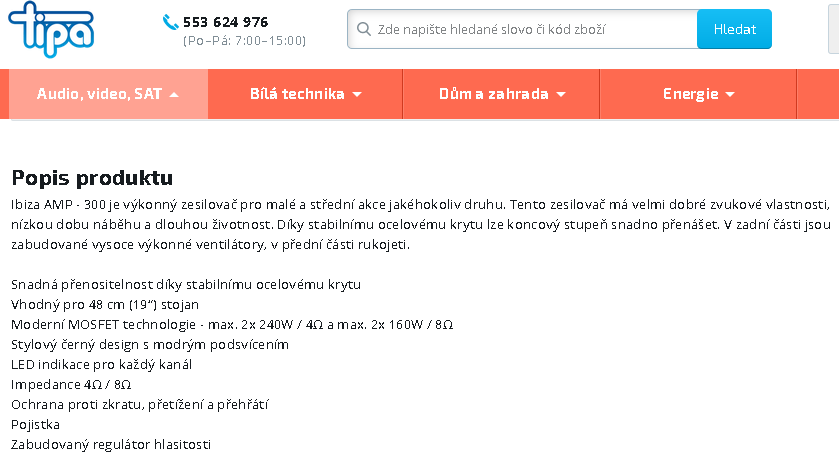

- ibiza 300.png
- (29.21 KiB) Staženo 267 x
Už jen kvůli těm ohníčkům, co tam vidím, bych to zadekloval a vrátil.
Jo a teď vážně.
Mám tu zesilovač, jehož osazení jsem v minulém postu popisoval. Je to provedením modulu původní Ibiza, ale tohle je potištěno jako "Megasound". Elektricky je už v poho, pohrál hrál si s tím kamarád, co mi pomáhá, ale je strašně pomlácený, oloupaný a zrezlý.
Tento exemplář bych teda koupil, jak ležíběží kvůli pěknější kastli.
Kdyby se toho dotyčný na Tvoje doporučení chtěl zbavit, opravdu rád to koupím. Žádnou šikovnou volnou, trochu slušně vypadající kastli teď totiž nemám. Dřív bývaly kastle od vyhořelých Omnitroniků P500 a různých podobných klonů, ale teď nic není. Je mi líto komplet elektroniku, co je přeosazená slušným, byť kuchaným, ale značkovým matrošem z něčeho jiného, nechat zbytečně ležet. Asi 2x150W ze dvou párů/kanál to dává a nějakému mlaďochovi by to za pár korun dobře posloužilo.
Takže pokud Ti či jemu výkon z jednoho páru TIP41/42 nestačí /jsou to vlastně původně 60W budiče BD243/244/, tak při plném vědomí to beru, jak to leží a běží.
Ta kastle mi fakt bodne, s elektronikou toho mého bylo dost práce a je škoda to nechat ležet jen proto, že je to orezlý, dokřivený a dobitý.
Vše další do SZ. Díkes.
