Nespinajuci DIP prepinac

Zpráva

#1 Příspěvek od **rnbw** » 17 bře 2017, 23:53

Zistil som, ze DIP prepinace vedia byt pekne kurvitko. Clovek to prepne do polohy ON a po premerani to ukaze nekonecny odpor...

Bojoval som s tym viackrat na programatore Willem. Teraz na ISA sietovke z 10 spinacov dva nespinali. Viackrat som ich prepol hore-dole a zacali fungovat. Po dalsich pokusoch zase prestali. Potom som takto precvakal vsetky a uz nefunguje asi polovica...

Kvicala_r · #2 Příspěvek od **Kvicala_r** » 18 bře 2017, 00:37

Jo zlatá lámací lišta a jumpery... Tady budou asi unaveny ty plíšky a pak i malá oxidace dílo dokoná

ZdenekHQ · #3 Příspěvek od **ZdenekHQ** » 18 bře 2017, 00:52

Přitom to není nic levnýho. Inu, čínský pokrok...

P.S. Není horší situace, než když člověk nemůže najít ani jeden jumper, aby něco nastavil. A používají se pořád, jen ta rozteč je menší.

#4 Příspěvek od **Zaky** » 18 bře 2017, 08:55

Rozdíl mezi DIP switchi a zlatou jumperovou lištou bude asi v tom zlatu. DIP switche budou asi stříbřené nebo i něco horšího, časem pěkně zaoxidují a pak nespínají. To jsem takhle jednou inspirován spotřební elektronikou použil kvůli nedostatku GPIO na MCU v jedné konstrukci tlačítka zapojená do odporové sítě čtená A/D převodníkem. Tlačítka měla stříbřené kontakty. Netrvalo to ani nějak extra dlouho a začalo to číst občas úplně jiná, než stisknutá tlačítka. Protože naše zařízení mají plánovanou životnost 10 let, tohle byl opravdu problém. Vyřešil ho přechod na tlačítka se zlacenými kontakty, která od doby, kdy se začala používat, pokud je mi známo ještě nezablbla prostě a jednoduše nikdy. Ovšem sehnat tlačítka se zlacenými kontakty, to byla tedy opravdu legrace, skoro nikdo je nevyrábí.

#5 Příspěvek od **rnbw** » 18 bře 2017, 12:11

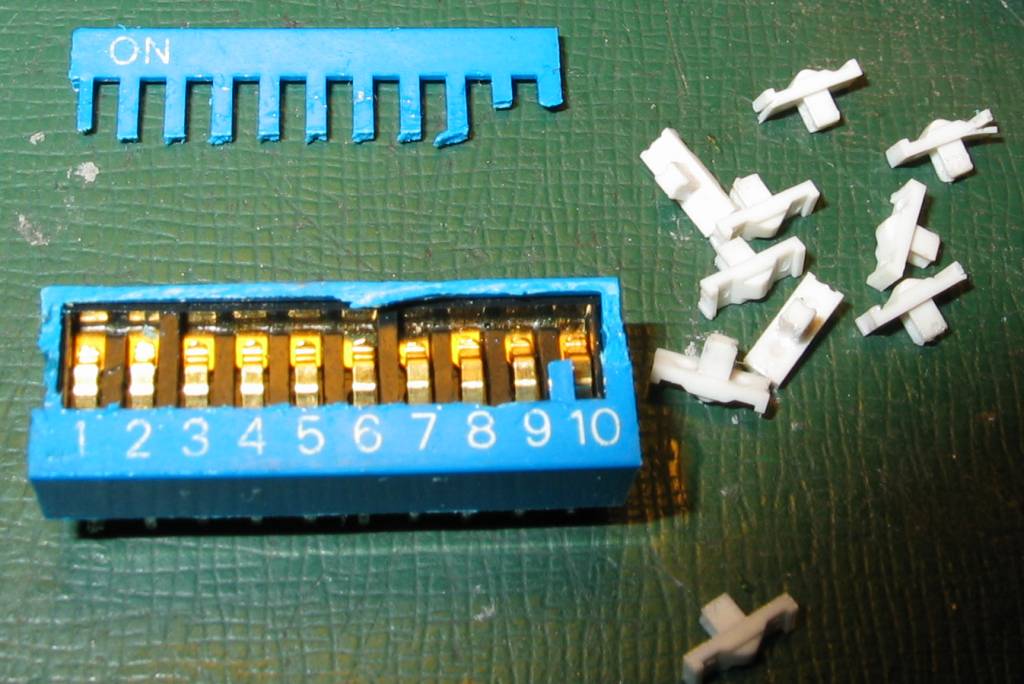

Zospodu je to zaliate, takze som urobil pitvu. Vyzera to pekne, kontakty su pozlatene. Ale staci, ked sa dostane nejaky prach medzi kontakty (zvrchu okolo prepinacov) a je koniec. Myslel som, ze tam je iny mechanizmus - ako v posuvnych prepinacoch.

#6 Příspěvek od **forbidden** » 18 bře 2017, 12:56

Taky už jsem to někde měnil. Nahradil jsem starou Teslou, vytaženou z nějaké desky. Funguje spolehlivě.

ZdenekHQ · #7 Příspěvek od **ZdenekHQ** » 18 bře 2017, 17:56

Co rotační BCD přepínače? Máte podobnou zkušenost, nebo je to lepší?

Mělo by to být lepší, vždyť za ně chtějí klidně i kolem 50Kč...

ZVUK2000 · #8 Příspěvek od **ZVUK2000** » 18 bře 2017, 19:26

ZdenekHQ píše:Co rotační BCD přepínače? Máte podobnou zkušenost, nebo je to lepší

Zatím bez problémů. Dost casto jsou použity v bezdrátových mikrofonech jako přepínač kanálů.

#9 Příspěvek od **Zaky** » 18 bře 2017, 21:08

Rozdíl mezi kontakty, které se změnou provozního stavu pouze přitlačují/oddalují a těmi, co se po sobě třou, je podstatný. Třením se nečistoty efektivně odstraní, pouhým přítlakem nikoli. Ale každopádně je to s těmi DIP switchi zklamání, mělo by to být lépe utěsněné, Otázkou je také kontaminace vnitřku při mytí po pájení, ne všechny mechanické prvky jsou konstruovány jako dostatečně mechanicky těsné pro oplach desek a ne všichni konstruktéři se tím řídí. Už jsem se setkal i s případem, kdy byly problémy s vodivostí konektorů, které jako jednu stranu používají právě ty lišty stejné jako jumperové, na druhé straně odpovídající dutinky. Důvodem byly právě zbytky tavidla, které zaschly s rozředěného stavu v mycím roztoku, je fakt, že to mytí bylo tenkrát děláno úplně špatně.

ZdenekHQ · #10 Příspěvek od **ZdenekHQ** » 18 bře 2017, 21:14

Dobrej postřeh, já ho pojmenuji přesněji - problém je tavidlo na bázi kalafuny.

Při mytí se rozpustí a následně nanese jako tenká vrstvička třeba na konektory, který pak nefungují. Pokud se dostane i do těch DIP switchů, je to jasná konečná.

Takže - buď změnit tavidlo, nebo dvojitej oplach - napřed osadit běžnou elektroniku, pak umýt, následně konektory apod. (pokud možno bez kalafuny) a umýt v jiném roztoku.

Já jsem raději změnil tavidlo.

Kvicala_r · #11 Příspěvek od **Kvicala_r** » 19 bře 2017, 08:20

Třeba v automotive se používá celkem často bezoplach - taky si moc nedovedu představit v tom koupat a trápit optické prvky. LED a podobně sou na to hodně háklivé.
Když ve spotřebce vidím třeba konektory na páskovy vodiče, tak nepředpokládám, že by je mohli umývat - tam rozteč a mechanické provedení nedává moc šancí je vypláchnout pořádně.
Na druhé straně na školení IPC prezentovala firma , jak vypadjí mycí šablony a pokud se dá umít i pod BGA...

ZdenekHQ · #12 Příspěvek od **ZdenekHQ** » 19 bře 2017, 15:08

Jenže bohužel se stává, že i když je to uvedený jako bezoplach, po týdnu ta DPS vypadá jak politá sraženým mlíkem...

A na "vodovky" je zas potřeba sušička, jinak to má šílený svody.

#13 Příspěvek od **Sendyx** » 19 bře 2017, 15:24

Měl jsem DIP piánka v takovém vyšším tvaru, u těch se do vidličky natlačil drátek tak, že to bylo velmi spolehlivé. Myslím, že Knitter nebo něco německého.

Atlan · #14 Příspěvek od **Atlan** » 20 bře 2017, 07:04

Mne na drivery krokaca pre istu tiez prestali. Velka sranda ked vam krokac jazdi ine drahy ako by mal podla nastavenia.
Opatrne som orezal lamacim nozom z boku kontakty napruzil zalozil vrchnu cast a zlepil na rohoch sekundovym.
Samozrejme po par prepnutiach zase nespinalo. Ale prikladam to aj tomu ze to prepinam srubovakom a pritom tlacim na ovládaci prvok a deformuje kontakt.
Tak ze som si opravu zopakoval. A preustotu uz do toho nesprtam.

#15 Příspěvek od **forbidden** » 20 bře 2017, 10:53

Jak jsem mluvil nahoře o těch Tesláckých, tak mám dvojici paralelně už několik let zapojenou jako spínání osvětlení stolu, je tam 1 W LEDka, takže asi těch 300 mA. Světlo zapínám denně, a spínač stále funguje bez problémů. Ale nevím, jak je ta Tesla dělaná uvnitř.
