NE5534 problem

Zpráva

Dumitru · #1 Příspěvek od **Dumitru** » 20 bře 2017, 20:08

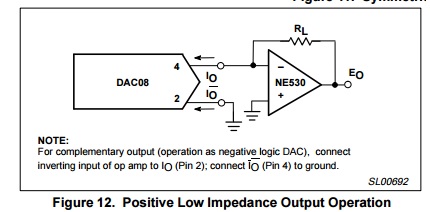

Dobrý deň mam problém s operačným zosilňovačov NE5534 v datasheete je napísane pre gain bandwith do 10Mhz, mam ho zapojení podla schémy v prílohe ako prevodník I/U ale už pri 50kHz nemám na výstupe žiaden signál ako keby nestíhal(pri napr. 1Khz všetko funguje krásne). Keď som odpojil prudovy vystúp z DAC a cez odpor som ho uzemnil je tam pekný signál preto usudzujem že chyba bude v OZ. Len nerozumiem prečo by nestíhal keď je pisani do 10Mhz. Za vaše rady vopred ďakujem.

Dumitru · #2 Příspěvek od **Dumitru** » 20 bře 2017, 20:33

RL=2K7, prúd je 2mA, napájacie napätia +/-9V

frpr666 · #3 Příspěvek od **frpr666** » 20 bře 2017, 21:59

Možná by bylo dobré nasdílet skutečné schéma toho, jak to máš zapojené ve skutečnosti. Používáš jako DAC typ DAC08 ?

mihal · #4 Příspěvek od **mihal** » 20 bře 2017, 22:04

Aká je záťaž toho operáku? Nekmitá to? Blokuješ mu napájanie? Pozeral si sa na to osciloskopom?

Dumitru · #5 Příspěvek od **Dumitru** » 20 bře 2017, 22:24

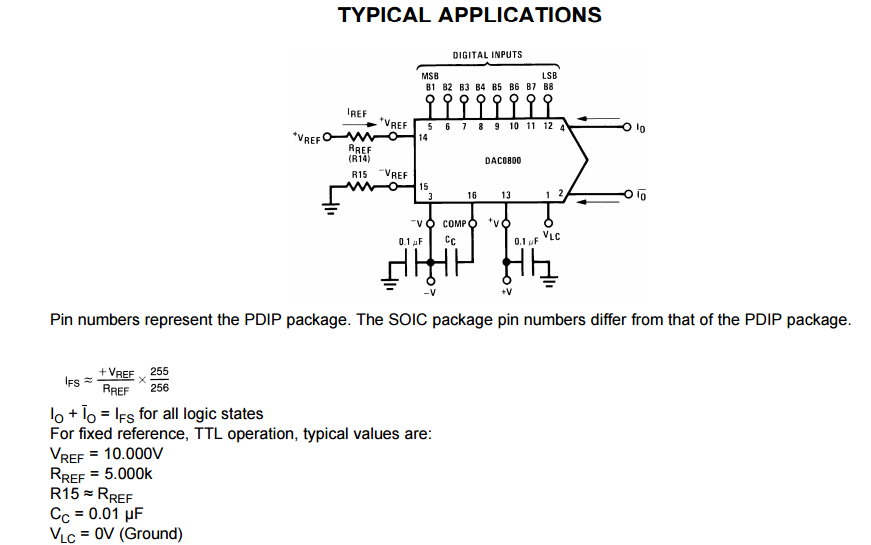

schéma je podla datasheetu dac0800lcn napájanie je tiež +/-9V max vstupný prúd je 2mA preto na pine 14 a 15 stoja 4k7 odpory.

Pozerám to osciloskopom ak by to nejakým spôsobom to kmitalo pripadne ten signál skresľoval aspoň by som vedel že chyba je niekdy v zapojení problém je v tom že pri 1Khz to funguje správne ak to zvýšim napr na 50kHz čo nie je až táka vysoká frekvencia aby to bolo kritické na výstupe mam nič , odfotim aj priebeh. A to iste mi robi aj TL081 aj ked ten ma pasmo iba 3Mhz. Strašne ma zaujíma kde robím chybu už čítam v druhej knihe o OP a nič som sa nedočítal nového.

Dumitru · #6 Příspěvek od **Dumitru** » 20 bře 2017, 22:26

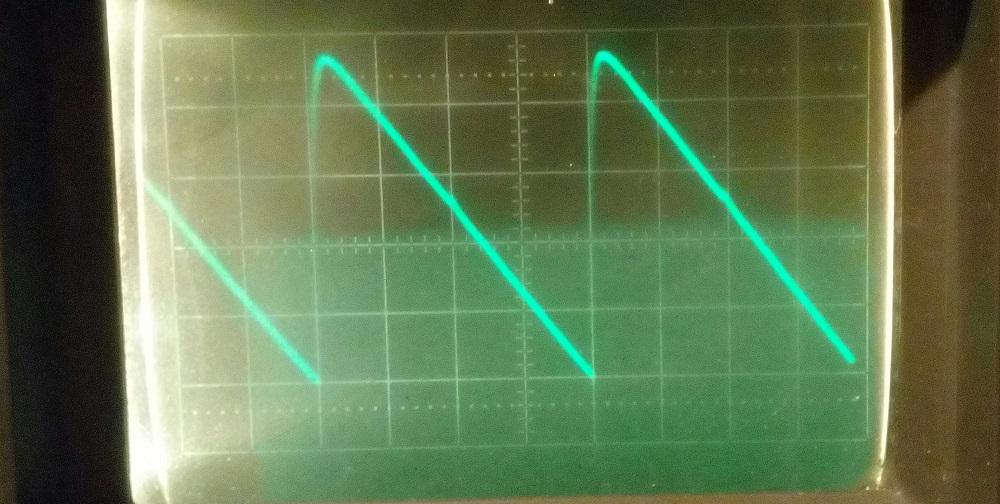

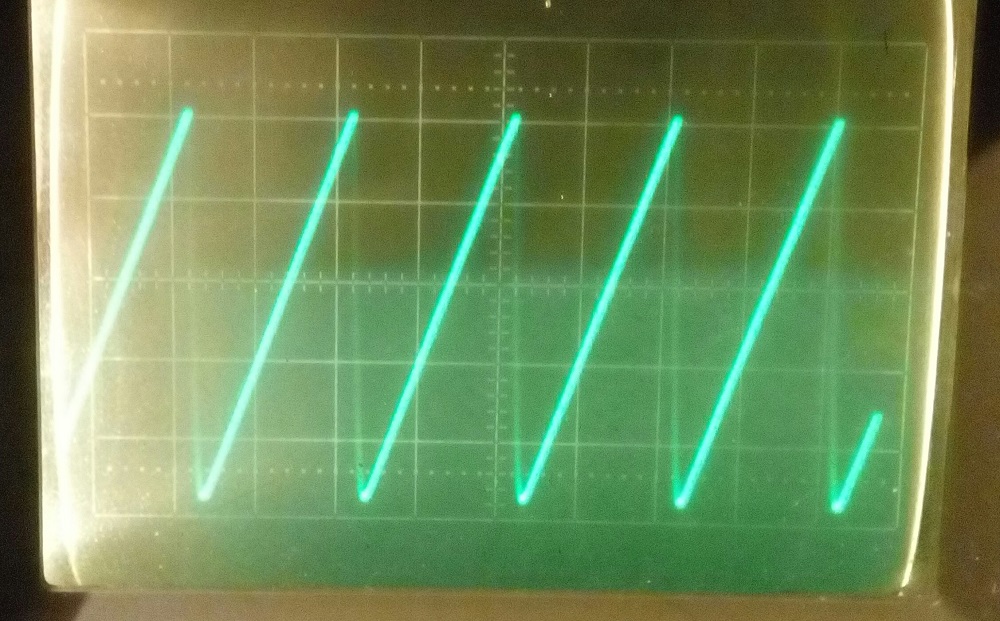

Keď uzemnim vystúp 4 DAcu cez odpor 2k7 mam tam normálne pílu na 50Khz 5V

mihal · #7 Příspěvek od **mihal** » 20 bře 2017, 22:55

Keď zvyšuješ frekv, klesá úroveň plynule? Na vstupe OZ je to v poriadku?
Signál na výstupe mení tvar alebo sa zaoblujú hrany? Daj priebehy na vstupe aj výstupe pri 1, 10, 50kHz. Ak je to možné aj foto operáku.

Dumitru · #8 Příspěvek od **Dumitru** » 20 bře 2017, 23:05

keď to zmerám rovno na -vstupe OZ tak áno je tam 0 .

ďalej OP mam zatiaľ na nepajivom kontaktnom poli nejde mi o čistotu signálu ale ide o tom dostať odtiaľ nejaký, je zbytočne mi navrhovať dps keď z neho nedostanem ani 50kHz, je mi jasne že na nepajivom poli bude ten signál nekvalitní ale tam bude

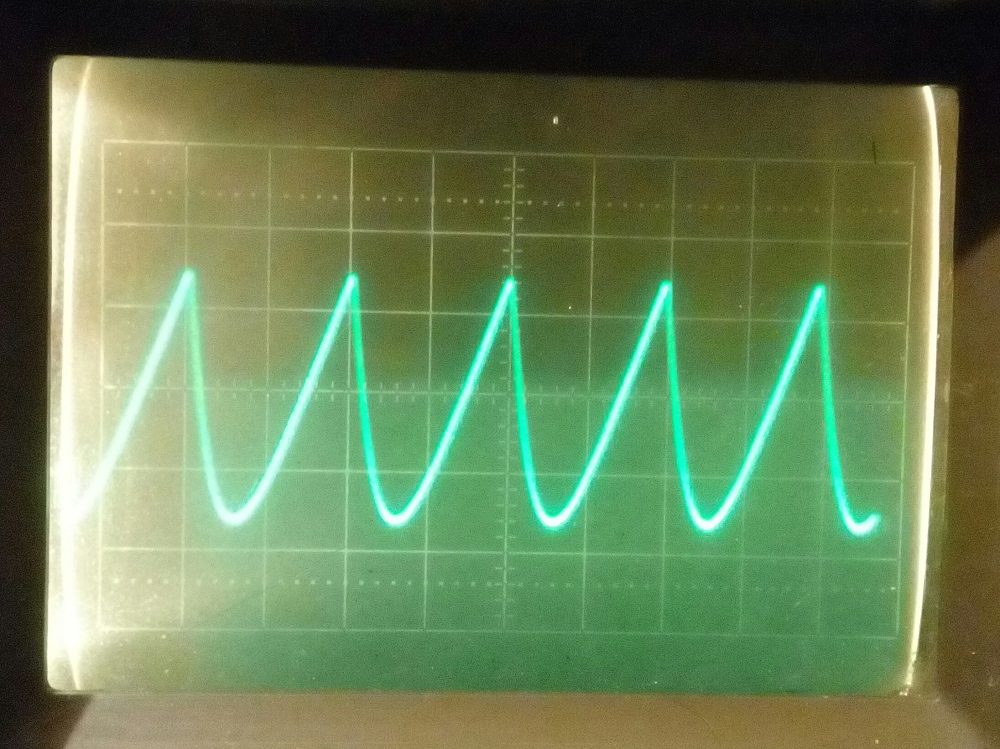

prikladám foto

mihal · #9 Příspěvek od **mihal** » 20 bře 2017, 23:17

"keď to zmerám rovno na -vstupe OZ tak áno je tam 0"
Tomuto nerozumiem.
Pri 50kHz je nula aj na vstupe OZ?
Musíš opisovať stav obšírnejšie, pretože takto to vypadá, že je ten OZ absolútne v poriadku a problém má DAC, napríklad s nesprávne ošetreným výstupom.

Dumitru · #10 Příspěvek od **Dumitru** » 20 bře 2017, 23:23

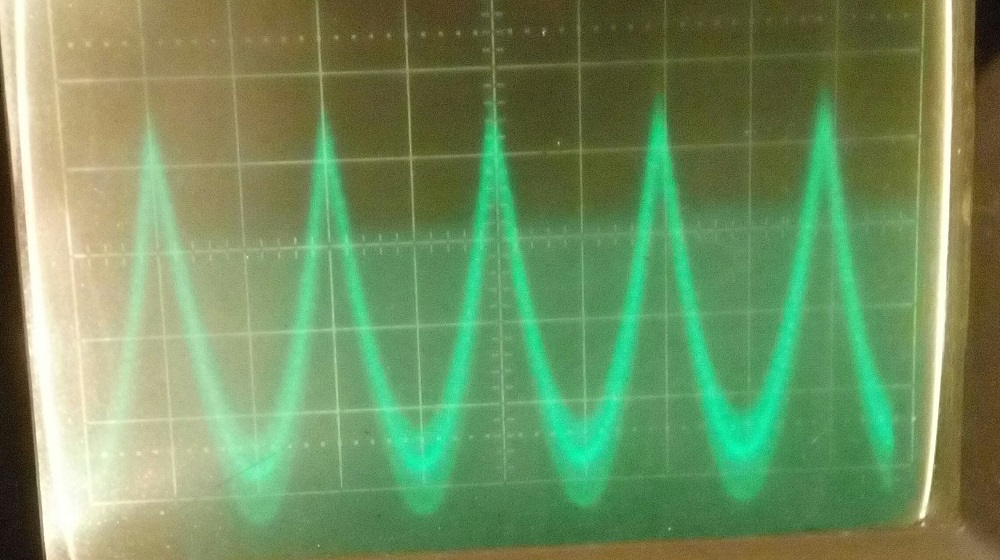

je to prudovy dac - vstup oz je virtuálna zem a preto pri akej kolvek frekvencie tam nameriam osciloskopom 0 nato aby som zmeral napätie musím ten vystúp uzemniť cez odpor vysie je aj fotka ako vyzerá signál rovno z výstupu dac pri 50kHz, dac je určite ok

ZdenekHQ · #11 Příspěvek od **ZdenekHQ** » 20 bře 2017, 23:24

Podle osciloskopu skutečně ten OZ nestíhá, ale podle katlistu by stíhat měl, když má slew rate 13V/us.

Máš opravdu použitý odpory v obou větvích?

mihal · #12 Příspěvek od **mihal** » 20 bře 2017, 23:26

To F.: 10MHz je niekde úplne inde ako 50kHz. To musí chodiť aj s MAA501.
To D.: Zapoj 4k7 medzi výstup DAC a zem.

ZdenekHQ · #13 Příspěvek od **ZdenekHQ** » 20 bře 2017, 23:39

Pokud to máš zapojený podle toho demo obrázku, tak to je (praxi a často) špatně. Máš to tady napsaný už dvakrát, ten převodník má pokud vím proudový výstupy, nikoliv napěťový.

mihal · #14 Příspěvek od **mihal** » 20 bře 2017, 23:39

takto som to myslel. Operák nebudeproblém ale jeho naviazanie.

ZdenekHQ · #15 Příspěvek od **ZdenekHQ** » 20 bře 2017, 23:49

Ale to je přesně ono - nikde tam není vidět, jak je to napájený a fyzicky zapojený. Proto tyhle demo obrázky nemám rád.
