Kdosi tady psal, že by se hodilo mít tady takový nějaký téma, kde by byly fotky našich výtvorů.

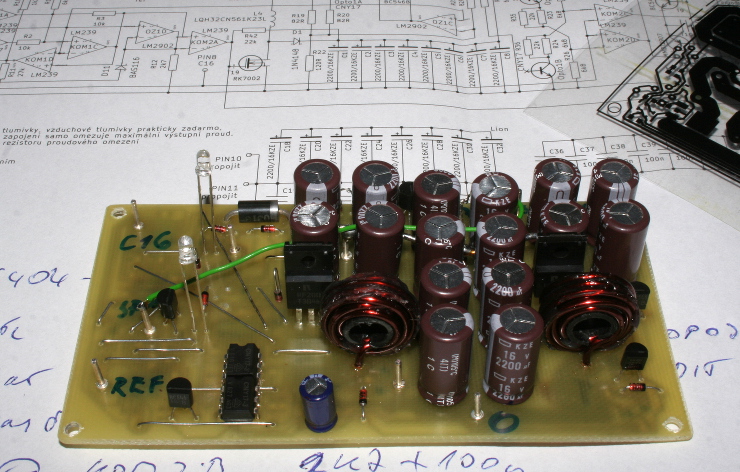

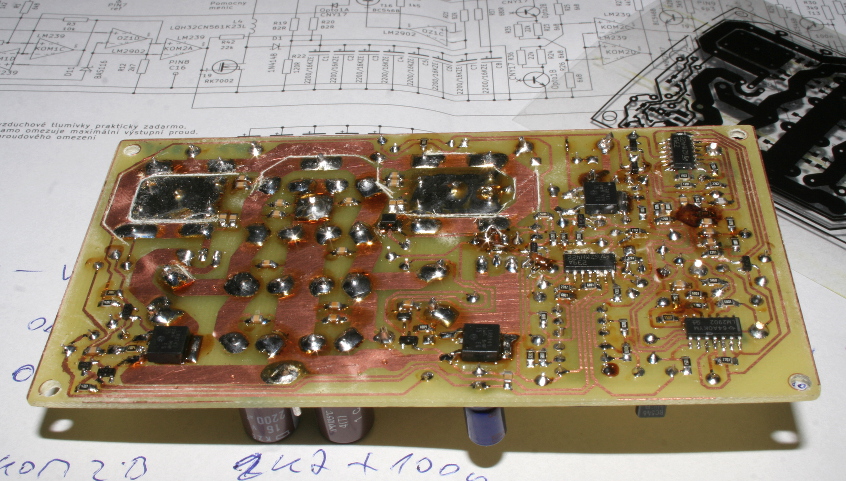

Předhazuju sem první prototyp měniče z Li-Ion aku 3,7V na 12V/50W (:o). Vrabčí hnízdo je tady, první příspěvek:
http://www.ebastlirna.cz/modules.php?na ... ic&t=80138
Na tomhle prototypu vychytávám detaily, co jsem nepodchytil ve vrabčím hnízdě. Je to pár drobností a až to bude, nechám udělat profi plošňáky a hurá.
Chtěl jsem postavit měnič, co bude mít co nejlepší účinnost, bude ze součástek co mám v šuplíkách nebo na skladu eshopu, a co bude zvládat napájet elektroniku astrodalekohledu a případně i k tomu nějaký ten fén k ofuku rosy na optice, pokud bude potřeba. A s možností využití oscilátoru, reference a pod. k přidělání PWM regulátoru výkonu. Samozřejmost je ochrana aku proti podvybití a ochrana před zkratem na výstupu. A protože dělám elektroniku pro radost, jako koníčka, rozhodně jsem se vyhnul jednoúčelovým IC měničům a radši jsem všechno postavil na operačních zesilovačích, komparátorech a tranzistorech. Je to zapojení, kde je všechno propojený se vším, takže jsem se nevyhnul vícero propojkám na top straně, pokud jsem vehementně chtěl jednostranku PCB.
Zatím se zdá, že z toho bude skvělá konstrukca. S akumulátorkem Sony VTC3 jsem naměřil todlencto:
Klidový odběr 0,15A při 4,2V (krmí buzení MOSFETů a ztráty při jejich pomalým zapínání)
Zatížení výkonovým rezistorem 3R3- výstup 12,22V/3,42A. Na napájecích svorkách klesne napětí na 3,49V a bere si to 12,7A. Plus mínus nepřesnost měření, která asi nebude zanedbatelná. Žádná ze součástek nemá chladič a z žádné se nekouří, což by se konalo, kdyby byla nízká účinnost. Zato akumulátorek mě hezky pálil do ruky, když jsem to nechal chvilku valit.
Větší proud jsem zatím nezkusil.
Až bude finální verza, rád sem zase předhodím fotky.
Měnič z Li-Ion aku 3,7V na 12V/50W (přejmenováno)
Moderátor: Moderátoři
Měnič z Li-Ion aku 3,7V na 12V/50W (přejmenováno)
- Přílohy
-
IMG_0002.JPG- (298.51 KiB) Staženo 237 x
-
- IMG_0001.JPG
- (238.28 KiB) Staženo 270 x
Nejsu žádným fóristem, ale když něco negómu, tož, přindu se zeptat. A když se nesnesitelně nudím, nebo když jsu na plech, někdy se může stát, že se i pokusím poradit. Zdraví Jura!
Chtěl jsem hlavně ukázat, že jde z domácích zásob (a bordelu) a bez předražených IC a tlumivek (já mám dvě 1,5µH na vzduchu) vyrobit kvalitní a výkonný dvoufázový měnič, pokud si jeden chvilku sedne, zapřemýšlí, započítá, začmárá a zabastlí.
Nejsu žádným fóristem, ale když něco negómu, tož, přindu se zeptat. A když se nesnesitelně nudím, nebo když jsu na plech, někdy se může stát, že se i pokusím poradit. Zdraví Jura!

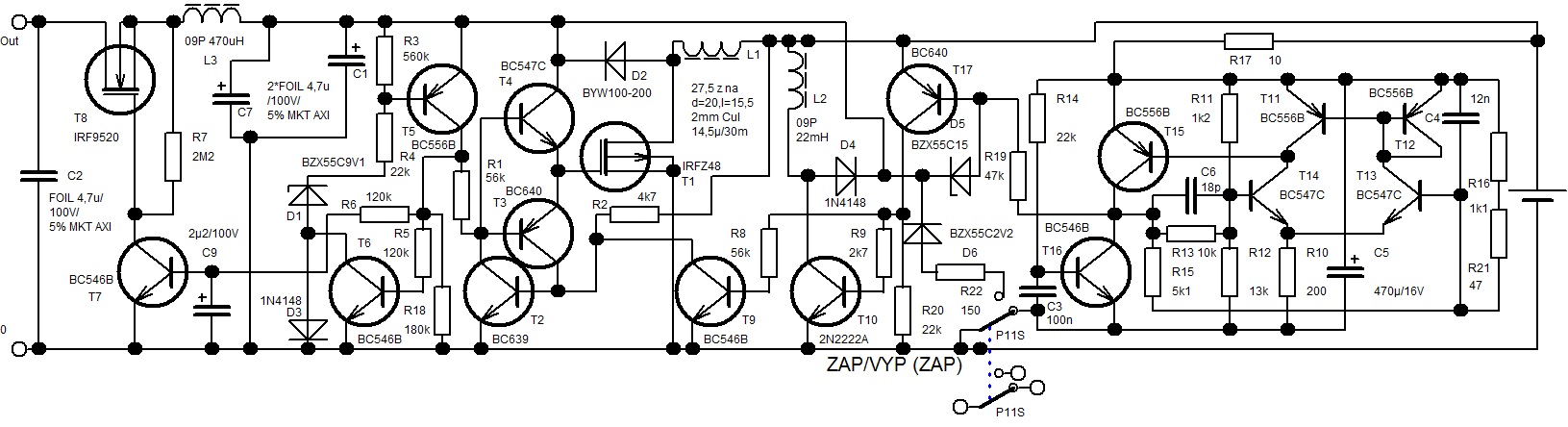

Ani moc ne, ale pokud máš chuť si hrát jako já, můžeš zkusit modifikovat můj tranzistorák 1x NiMH-> 15V/30mA z roku 2005- viz obr.
- Přílohy
-
- Bez názvu.jpg
- (215.86 KiB) Staženo 299 x
Nejsu žádným fóristem, ale když něco negómu, tož, přindu se zeptat. A když se nesnesitelně nudím, nebo když jsu na plech, někdy se může stát, že se i pokusím poradit. Zdraví Jura!
Ale samozřejmě, že můžu. A jedním dechem dodávám, že nikomu nebudu vnucovat a s nikým se nebudu přít, jestli je dobrým nebo špatným sympatizovat s mým pojetím tohoto koníčku. Kdo chce, koupí si IC měnič, přidá tlumivku, kondenzátor(y), možná diodu, a třeba pak má ze své konstrukce a jejích parametrů stejnou radost jako já ze své.
Trochu nepřehledný schéma, to je fakt, to jsu celé já- sám se v tom vyznám a zbytek neřeším.
Koncepce je taková, že máme nízkonapěťový oscilátor, ten budí MOSFET přes budič, který je napájený z napětí 15V, co měnič vyrábí. Protože MOSFET potřebuje k vybuzení aspoň několik voltů, je tam potřeba pomocný měnič, aby zapojení vůbec mohlo nastartovat. A protože pomocný měnič je pomocný, nemůže to startovat pod zátěží, takže je tam ještě klopný obvod, co připojí zátěž až ve chvilce, kdy je napětí k buzení MOSFETu. Protože jako výkonový prvek je MOSFET a ne BJT, dostaneme i při malinkým napájecím napětí- 1 NiMH aku- skvělou účinnost.
Teď seznam co je k čemu:
T12 až T16- nízkonapěťový oscilátor
T17- snižuje zatížení výstupu oscilátoru, takže drží kmitočet i střídu (myslím je tam 0,75)
T10+ L2- pomocný (startovací) měnič
T9- jen otáčí fázi pro budič MOSFETu
T1+ L1- hlavní měnič
T2, T3, T4- budič MOSFETu, střední vlastní odběr pod 100µA, pomalejší zapínání (u discontinuous režimu nevadí), velmi rychle vypíná, za desítky ns (to je pro dobrou účinnost potřeba)
C2+ L3- snižují zvlnění na zátěži
T5 až T8- klopný obvod- připojení zátěže
Trochu nepřehledný schéma, to je fakt, to jsu celé já- sám se v tom vyznám a zbytek neřeším.
Koncepce je taková, že máme nízkonapěťový oscilátor, ten budí MOSFET přes budič, který je napájený z napětí 15V, co měnič vyrábí. Protože MOSFET potřebuje k vybuzení aspoň několik voltů, je tam potřeba pomocný měnič, aby zapojení vůbec mohlo nastartovat. A protože pomocný měnič je pomocný, nemůže to startovat pod zátěží, takže je tam ještě klopný obvod, co připojí zátěž až ve chvilce, kdy je napětí k buzení MOSFETu. Protože jako výkonový prvek je MOSFET a ne BJT, dostaneme i při malinkým napájecím napětí- 1 NiMH aku- skvělou účinnost.
Teď seznam co je k čemu:
T12 až T16- nízkonapěťový oscilátor
T17- snižuje zatížení výstupu oscilátoru, takže drží kmitočet i střídu (myslím je tam 0,75)
T10+ L2- pomocný (startovací) měnič
T9- jen otáčí fázi pro budič MOSFETu
T1+ L1- hlavní měnič
T2, T3, T4- budič MOSFETu, střední vlastní odběr pod 100µA, pomalejší zapínání (u discontinuous režimu nevadí), velmi rychle vypíná, za desítky ns (to je pro dobrou účinnost potřeba)
C2+ L3- snižují zvlnění na zátěži
T5 až T8- klopný obvod- připojení zátěže
Nejsu žádným fóristem, ale když něco negómu, tož, přindu se zeptat. A když se nesnesitelně nudím, nebo když jsu na plech, někdy se může stát, že se i pokusím poradit. Zdraví Jura!
Samozřejmě jsem to vymyslel já, kopírovat cokoli, tak elektroniku nedělám, nebavila by mě. Jak jsem psal, nikoho nenutím, aby s mýma zapojeníma sympatizoval.
T1- jasně, sory, má být šipka dovnitř.
T8- a zase šipka...
D1- zapne T5 klopnýho obvodu, až má měnič dostatek voltíků k buzení MOSFETu.
D3- po sepnutí T3 definuje hysterezu klopnýho obvodu
Jinak už je to spousta roků, taky už si všechno nepamatuju na 100%.
T1- jasně, sory, má být šipka dovnitř.
T8- a zase šipka...
D1- zapne T5 klopnýho obvodu, až má měnič dostatek voltíků k buzení MOSFETu.
D3- po sepnutí T3 definuje hysterezu klopnýho obvodu
Jinak už je to spousta roků, taky už si všechno nepamatuju na 100%.
Nejsu žádným fóristem, ale když něco negómu, tož, přindu se zeptat. A když se nesnesitelně nudím, nebo když jsu na plech, někdy se může stát, že se i pokusím poradit. Zdraví Jura!
Bohužel, tehdá jsem to nabastlil zkušebně na univerzální desce, nakoupil součástky, že se k tomu vrátím, no a nakonec se tak nestalo, hlavně protože jsem tehdá nesehnal jednu součástku do celku, jehož je ten měnič jen součástí. Pokud ale bude tolik času, kolik poslední dobu mám, je docela možným, že se k tomu v brzké době vrátím. Už dlouho marodím s chronickou boreliózou, a jak se mně koooonečně začíná ulevovat, víc se věnuju zálibám, místo aby jsem prospal 20 hodin denně.
Ten měnič je jen dílčí součást užitečnýho obvodu, který se mně rozhodně nejednou hodil a nejednou mně chyběl a musel jsem improvizovat (zdroje proudu 10mA- 100mA- 1A- 10A pro přesný ss měření veeeelmi malých odporů).
Ten měnič je jen dílčí součást užitečnýho obvodu, který se mně rozhodně nejednou hodil a nejednou mně chyběl a musel jsem improvizovat (zdroje proudu 10mA- 100mA- 1A- 10A pro přesný ss měření veeeelmi malých odporů).Nejsu žádným fóristem, ale když něco negómu, tož, přindu se zeptat. A když se nesnesitelně nudím, nebo když jsu na plech, někdy se může stát, že se i pokusím poradit. Zdraví Jura!
Tak už mám vychytaný zapojení (trochu tam zlobilo rušení a to bylo potřeba podchytit na konkrétním mechanickým provedení) a v brzké době se vrhnu do přesnějších měření účinnosti. Popravdě, DMM docela klamou, jsou tam zákmity na výstupních elektrolytech a vůbec hrozný rušení všude kolem, takže na to vezmu starý dobrý Avomet a bočník Metra. Měří furt skvěle, jen zrcátko už je trochu zašlý.
Teď ještě vymyslet vhodný Li- Ion aku, co těch 50W utáhne aspoň tak na 10 minut (to na fénování astrodalekohledu stačí). Sony VTC3 je sice v poho, ale po minutce, dvou už nemá napětí a vypíná ochrana (i když, dost tam dělají přívody, to je fakt).
Teď ještě vymyslet vhodný Li- Ion aku, co těch 50W utáhne aspoň tak na 10 minut (to na fénování astrodalekohledu stačí). Sony VTC3 je sice v poho, ale po minutce, dvou už nemá napětí a vypíná ochrana (i když, dost tam dělají přívody, to je fakt).
Nejsu žádným fóristem, ale když něco negómu, tož, přindu se zeptat. A když se nesnesitelně nudím, nebo když jsu na plech, někdy se může stát, že se i pokusím poradit. Zdraví Jura!
Sony VT3 má sice velký proud, ale dost malou kapacitu.
jestli by ti stačil stálý proud do max. 20A (peek 40A)
tak bych doporučil LG18650 HG2 3000mAh / 20A .
Případně dát dvě paralelně
musel bys ale k ní dát nějakou ochranu proti podvybití, článek je bez ochrany
slušně a spolehlivě se nakupuje u www.nkon.nl
tady je test
http://lygte-info.dk/review/batteries20 ... h%20(Brown)%20UK.html
jestli by ti stačil stálý proud do max. 20A (peek 40A)
tak bych doporučil LG18650 HG2 3000mAh / 20A .
Případně dát dvě paralelně
musel bys ale k ní dát nějakou ochranu proti podvybití, článek je bez ochrany
slušně a spolehlivě se nakupuje u www.nkon.nl
tady je test
http://lygte-info.dk/review/batteries20 ... h%20(Brown)%20UK.html
Díky za tip, ty LG vypadají moc pěkně.
Taky mě zaujaly tyhle nádhery:
http://akkuplus.de/mediafiles/Datenblat ... 20700A.pdf
Měly by si líp rozumět s nízkýma teplotama, což se pro tenhle účel hodí.
Já mám ale zatím objednaný 2 kousky Sony VTC6, protože jsem je sehnal za dobrou cenu- řadilo by se to paralelně, a nebo, pro menší nároky (v létě), by se bral do kapsy vždycky třeba jen jeden. On tam zase tolik nestraší ten max. vybíjecí proud, stačí jen sem tam na malou chvilku nafénovat optiku a hotovo. Spíš vadí velký vnitřní impedance akumlátorků a úbytky na přívodech. Ten můj měnič má zabudovanou ochranu, co vypíná při 3,1V. Snížit to nejde, je to omezení šuplíkových LM2902. Při návrhu jsem uvažoval, že dobrý aku dá skoro plnou kapacitu při použití cut- off voltage kolem 3 až 3,2V...
Teď se pomalu psychicky připravuju na podrobení měniče zátěžovým testům, měření účinnosti a funkčnosti ochran a pod. Není mně moc dobře, tak snad to dneska zvládnu... Škoda, že teď mám po ruce jen jeden VTC3 a dvě pro tenhle účel nepoužitelný 18650 TrustFire "2200mAh"- chtělo by to něco silnějšího, aspoň dvě VTC trojky paralelně.
Taky mě zaujaly tyhle nádhery:
http://akkuplus.de/mediafiles/Datenblat ... 20700A.pdf
Měly by si líp rozumět s nízkýma teplotama, což se pro tenhle účel hodí.
Já mám ale zatím objednaný 2 kousky Sony VTC6, protože jsem je sehnal za dobrou cenu- řadilo by se to paralelně, a nebo, pro menší nároky (v létě), by se bral do kapsy vždycky třeba jen jeden. On tam zase tolik nestraší ten max. vybíjecí proud, stačí jen sem tam na malou chvilku nafénovat optiku a hotovo. Spíš vadí velký vnitřní impedance akumlátorků a úbytky na přívodech. Ten můj měnič má zabudovanou ochranu, co vypíná při 3,1V. Snížit to nejde, je to omezení šuplíkových LM2902. Při návrhu jsem uvažoval, že dobrý aku dá skoro plnou kapacitu při použití cut- off voltage kolem 3 až 3,2V...
Teď se pomalu psychicky připravuju na podrobení měniče zátěžovým testům, měření účinnosti a funkčnosti ochran a pod. Není mně moc dobře, tak snad to dneska zvládnu... Škoda, že teď mám po ruce jen jeden VTC3 a dvě pro tenhle účel nepoužitelný 18650 TrustFire "2200mAh"- chtělo by to něco silnějšího, aspoň dvě VTC trojky paralelně.
Nejsu žádným fóristem, ale když něco negómu, tož, přindu se zeptat. A když se nesnesitelně nudím, nebo když jsu na plech, někdy se může stát, že se i pokusím poradit. Zdraví Jura!
Ten měnič už je navržený na Li- Ion, který mají vyšší napětí. Kdyby jsem to měl překopat na menší napětí, bylo by potřeba buď zpřeházet OZ a komparátory za jinčí, nebo komplet překopat koncepcu. Myslím, že jeden nebo dva 18650 Li- Ion vyhoví, pokud jsou kvalitní. Taky se dají sehnat Li-
Ion placáky 10Ah, 15Ah a tak podobně, pokud by jsem měl vyšší nároky. Můj ideál ale byl, že se bude všechno honit z jednoho, dvou, tří 18650, co vezmu do kapsy. Jsou vcelku levný, lehoučký, nabíječek je taky všude přebytek...

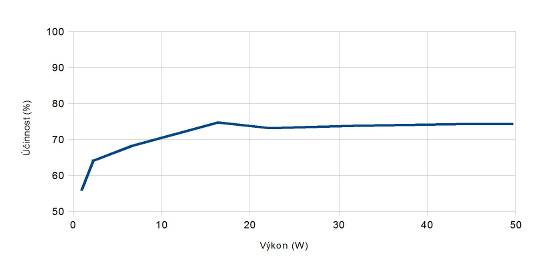

Konečně jsem se dobral k tomu testu účinnosti. Je tam docela velká nepřesnost měření účinnosti, bohužel to jináč nešlo, zarušený všechno a sčítání chyb měřáků. Nedopadlo to nějak super slavně, ale když jsem si ještě dodatečně započítal, vidím to tak, že je všechno naprosto v pořádku. Ono se totiž při těch docela dost velkých proudech ztrácí hodně energie na ss odporu tlumivek, kolem 7mOhmů- 5%, na ss odporu zahřátých MOSFETů, kolem 4mOhmů- 3% a nejvíc asi na diodách, přibližně 10%. Takže celkem to dělá asi tak 18%, podle ss úbytků by teda měla být účinnost při plným výkonu kolem 82%. Naměřená účinnost je o asi 8% nižší- viz graf níže. Výměna standardních diod za Schottkyho by pak dala praktickou účinnost kolem 80%. Zátěžový testy dopadly výborně, všechno šlapalo, ochrany aku, ochrana proti zkratu, nic se nikde nadměrně nezahřívalo. Měnič pracuje 100% bez hluku, páč si reguluje střídu podle regulační odchylky. Já jsu spokojené. V konstrukci je kus ze mě, žádný kupovaný specializovaný IC, což si na svých konstrukcích cením (jak to cítí druzí, to neřeším).
Kdyby měl někdo zájem, hodím sem schéma.
Ion placáky 10Ah, 15Ah a tak podobně, pokud by jsem měl vyšší nároky.
Můj ideál ale byl, že se bude všechno honit z jednoho, dvou, tří 18650, co vezmu do kapsy. Jsou vcelku levný, lehoučký, nabíječek je taky všude přebytek...
Konečně jsem se dobral k tomu testu účinnosti. Je tam docela velká nepřesnost měření účinnosti, bohužel to jináč nešlo, zarušený všechno a sčítání chyb měřáků. Nedopadlo to nějak super slavně, ale když jsem si ještě dodatečně započítal, vidím to tak, že je všechno naprosto v pořádku. Ono se totiž při těch docela dost velkých proudech ztrácí hodně energie na ss odporu tlumivek, kolem 7mOhmů- 5%, na ss odporu zahřátých MOSFETů, kolem 4mOhmů- 3% a nejvíc asi na diodách, přibližně 10%. Takže celkem to dělá asi tak 18%, podle ss úbytků by teda měla být účinnost při plným výkonu kolem 82%. Naměřená účinnost je o asi 8% nižší- viz graf níže. Výměna standardních diod za Schottkyho by pak dala praktickou účinnost kolem 80%. Zátěžový testy dopadly výborně, všechno šlapalo, ochrany aku, ochrana proti zkratu, nic se nikde nadměrně nezahřívalo. Měnič pracuje 100% bez hluku, páč si reguluje střídu podle regulační odchylky. Já jsu spokojené.
V konstrukci je kus ze mě, žádný kupovaný specializovaný IC, což si na svých konstrukcích cením (jak to cítí druzí, to neřeším).
Kdyby měl někdo zájem, hodím sem schéma.
