Identifikace porcelánových SMD z HDD

Zpráva

microlan · #1 Příspěvek od **microlan** » 24 kvě 2017, 11:30

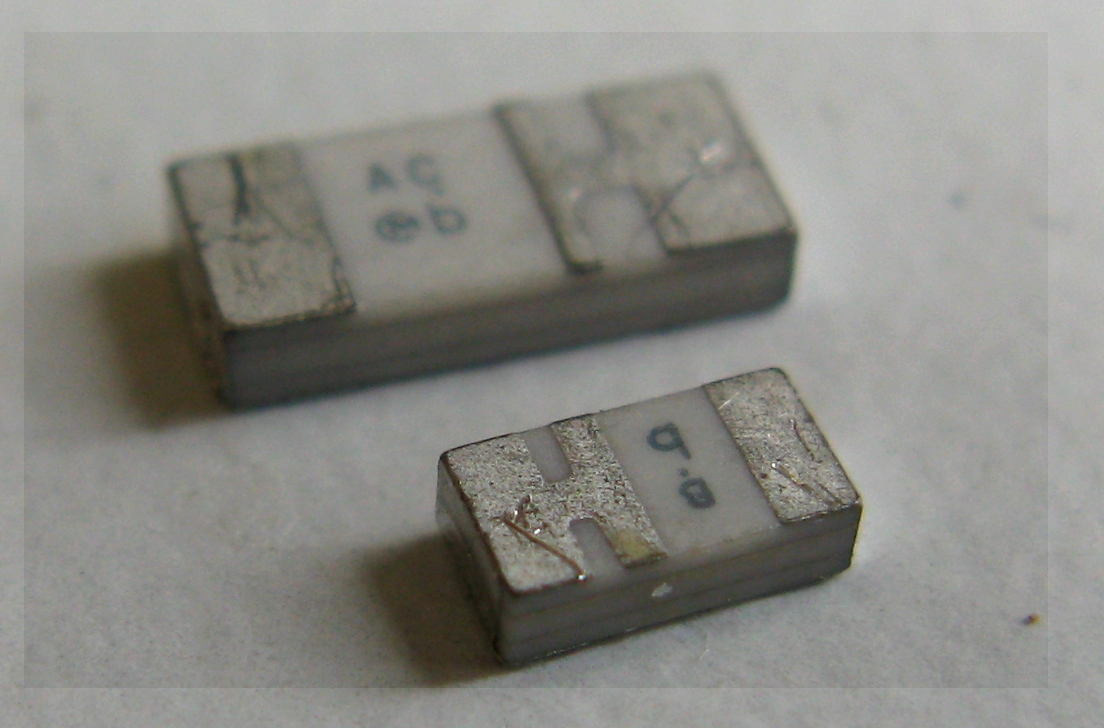

Z vadného disku 2TB, tedy relativně nového, jsem vydoloval tyto SMD porcelánové součástky. Neví někdo co to je?

#2 Příspěvek od **Michal22** » 24 kvě 2017, 13:09

Taky jsem si toho všiml.
Takhle odpájené by to vypadalo jak keramické antény na BT, WLAN nebo něco podobného.
Ale v disku to bývá myslím zapojené na velké zemnící plochy u šroubků? Teď tady nemám žádný SATA disk, ve starých UATA ještě nejsou...

dj_Paul · #3 Příspěvek od **dj_Paul** » 24 kvě 2017, 14:06

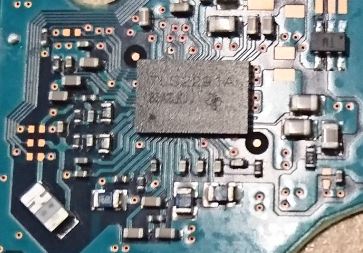

nebude to spíše krystal? Toto je z 2,5" PATA disku

#4 Příspěvek od **forbidden** » 24 kvě 2017, 14:16

Taky by mě zajímalo, co to je, už jsem si toho na HDD taky všiml, myslím, že i jinde. Takto se taky dělají antény?

microlan · #5 Příspěvek od **microlan** » 24 kvě 2017, 14:25

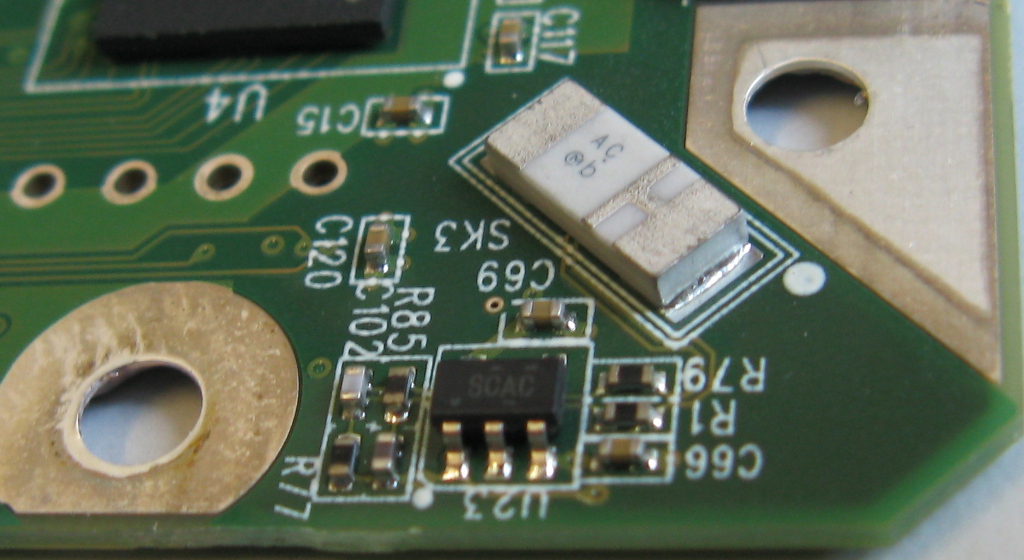

Raději jsem to vyfotil i zapájené. Opravdu je to vždy v blízkosti šroubů(teda už jen temů) ale zapojeno je to souběžným vedením do toho U23 značeného SCAC přes 2 odpory.

termit256 · #6 Příspěvek od **termit256** » 24 kvě 2017, 14:49

Je to piezoelektricky senzor narazu, v pripade otresu HDD zaparkuje hlavicky nebo neco podobneho. Taky je mozne ze kdyz s diskem moc jebnes, zapise se to nekam do pameti a pri reklamaci ti neuznaji zaruku. Vyrabi to tusim Murata.

microlan · #7 Příspěvek od **microlan** » 24 kvě 2017, 14:57

Jo tak to asi bude ono, protože to vykazuje nestabilní kapacitu 1nF a ten obvod zapojením vstupů a napájení odpovídá OZ a v klidu z toho nic neleze.

//diagonální orientace tomu nasvědčuje taky.

/// jo a při poklepání desky to dává krásný signál

Díky za tip

Vyřešeno

#8 Příspěvek od **ok1hga** » 24 kvě 2017, 15:45

termit256 píše:Je to piezoelektricky senzor narazu

a odpovídá to i umístěním v rohu u šroubku, kde reaguje na průhyb desky . . .

#9 Příspěvek od **Michal22** » 24 kvě 2017, 16:38

Dobrý, člověk se furt něco učí

termit256 · #10 Příspěvek od **termit256** » 24 kvě 2017, 17:13

http://www.murata.com/en-eu/products/pr ... 2655830000

tady je k tomu nejake povidani

kulikus · #11 Příspěvek od **kulikus** » 25 kvě 2017, 10:43

Datasheet říká 31kHz, 10V max. To by mohlo jít rozkmitat.

microlan · #12 Příspěvek od **microlan** » 25 kvě 2017, 11:50

Uniká mi souvislost...

#13 Příspěvek od **ok1hga** » 25 kvě 2017, 12:22

. . . ultrazvukový měnič

microlan · #14 Příspěvek od **microlan** » 25 kvě 2017, 12:49

No, ale to nemá žádný výstupní otvor, a vibrace celého pouzdra asi nebudou úplně ušitrhající.

kulikus · #15 Příspěvek od **kulikus** » 25 kvě 2017, 17:06

Jde to přiletovat na laděnou membránu.

Na cuprex pásku je to pak obstojný snímač vibrací. Jen převést těch 0,35pC na 10 m/s - na kapacitě 390pF samotného snímače to je 30mV/ 10m/s.
