Kytarový multiefekt

[Klob1]

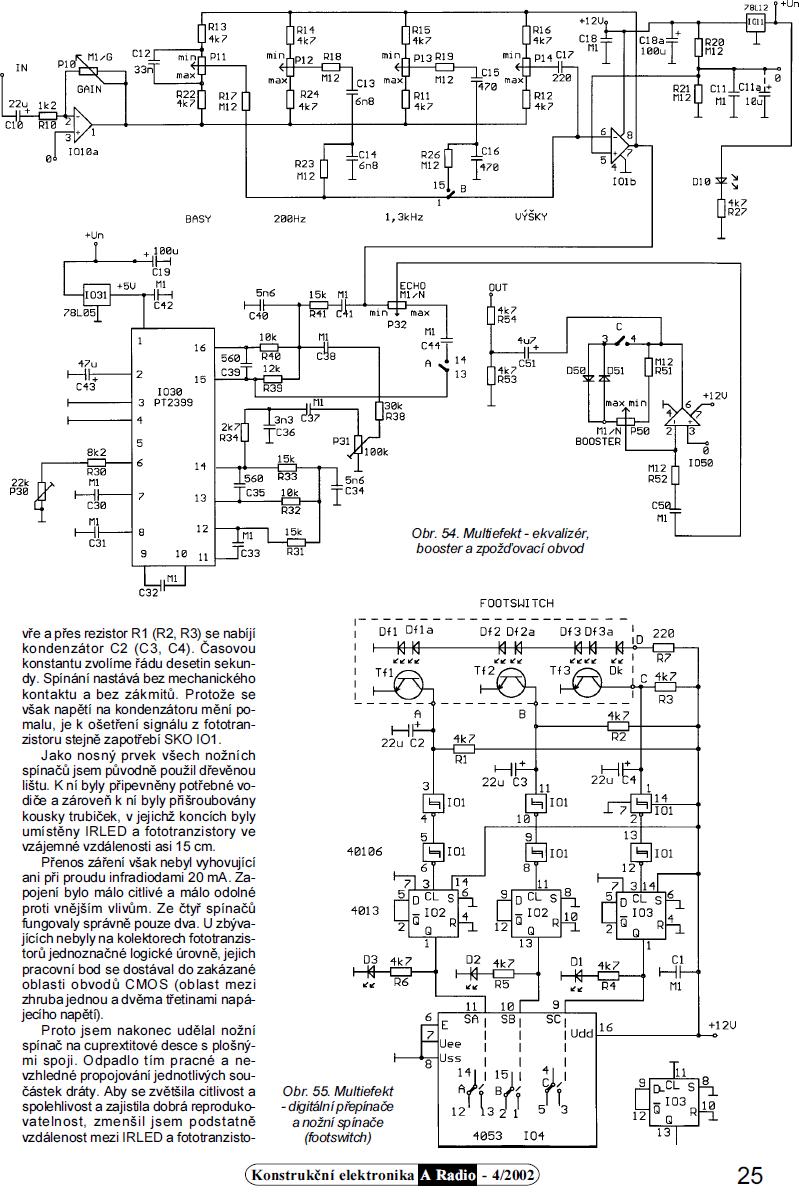

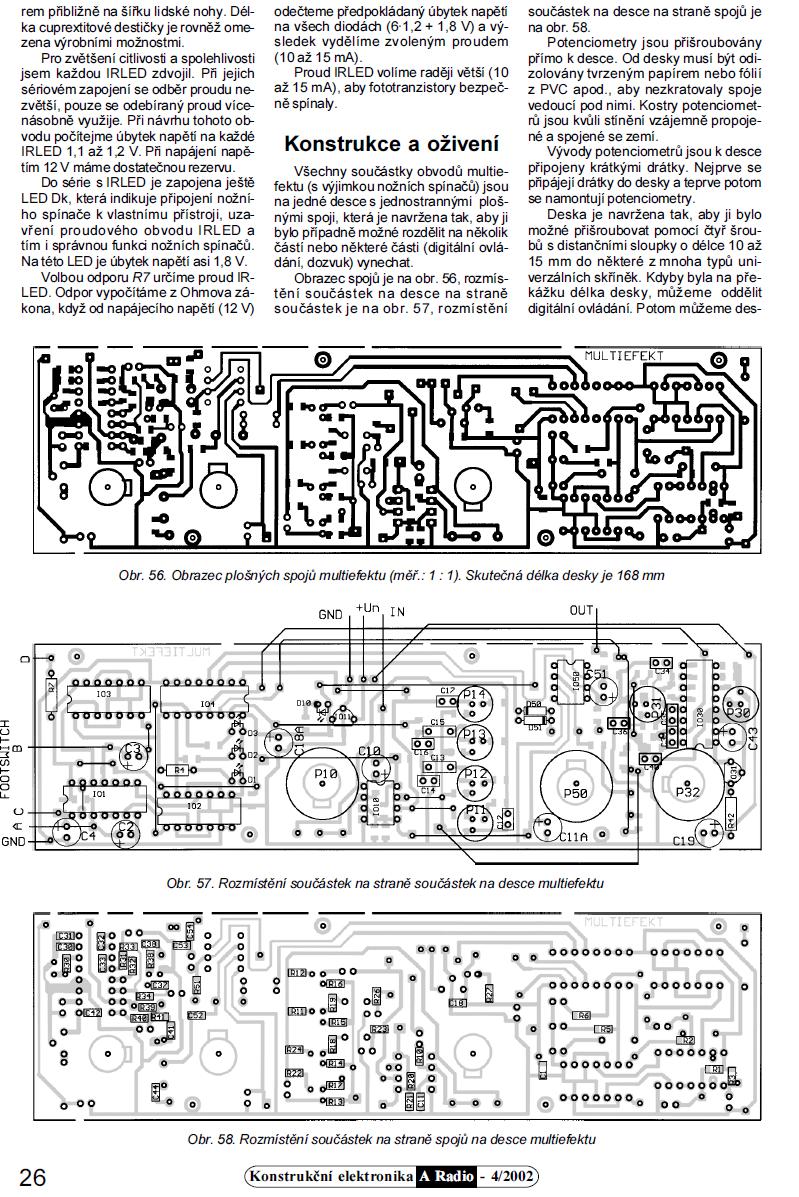

Zdravím, mám problém s tímto schéma vs. plošný spoj. Mám dojem, že to nesouhlasí a jsou tam asi i chyby?
Jedná se mi o součástky ve schématu R52 a C50. Což nesouhlasí na plošném spoji tam to vypadá na C52 a R52 nikde. Na plošném je ještě C53,C54, ale v seznamu souč. nejsou.

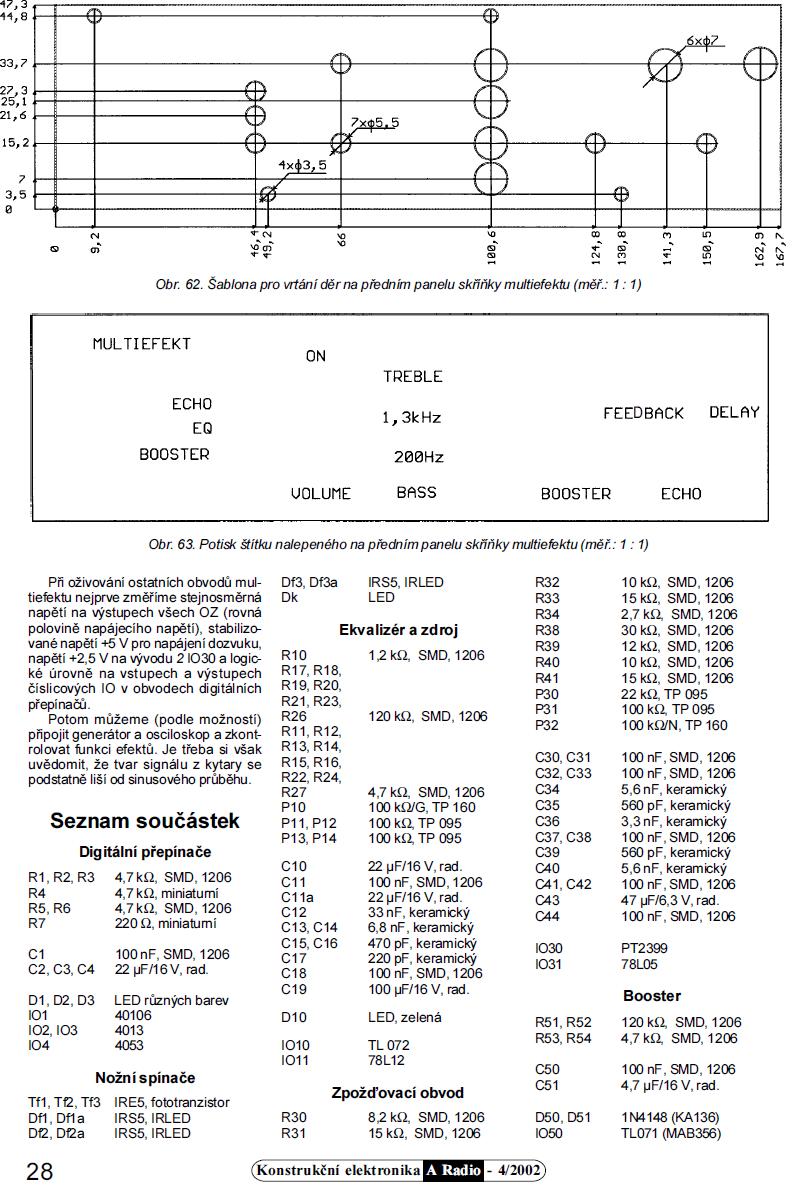

V seznamu součástek je C50.
Pak ve schématu je R53 a R54, ale ani jedno na plošném spoji.
Prosím, jak toto mám vyřešit a čím se tedy řídit, co je pravdivější schéma nebo plošný spoj? A seznam součástek?
Mnoho děkuji za pomoc při vyřešení.

[EKKAR]

Je to z PEAR-B4/2002 neboli z "modrýho" Amára - a pokud tam jsou chyby, je docela dobře možný, že pár čísel POTOM vyšly nějaký opravy. Protože modrejch čísel vycházelo 6 do roka, "modrá čtyři" odpovídá prázdninám - podívej se do "modrejch" čísel 5 a 6/2002 a taky do červenejch čísel od září do konce roku (9, 10, 11 a 12/2002). Myslím si, že něco najdeš. Pro novější čísla jsou k dispozici i opravy chyb na webu www.aradio.cz .

[Michal22]

Když tady vidím to zapojení- dá se vůbec PT2399 ještě někde rozumně sehnat?

[Klob1]

Ano dá, na netu jsem sehnal právě. V Polsku mají elektroniky, jinak z jiných státu, tam nemají problém toho tam je. Jinak v AME také nabízí již i celé různé zapojení na plošňáčku, stačí to jen někam přiletovat.
Jenže to neřešilo, toto, co chci. Jenže jsem bohužel našel v tom pravděpodobně chyby??? A nevím tedy podle čeho to vzít, jestli schéma, nebo plošňák a také soupis součástek. Ale zkusím kontaktovat člověka, od kterého to mám. Já původně potřeboval jen footswitch, ale, když se naskytla příležitost to mít celé i s tím efektem, tak proč to nemít a nezkusit.
PT2399 jsou různé druhy, s různým označením jak jsem zjistit, ani v elektronice nevěděli konkrétně co jaké značí a jaké jsou rozdíly. A opravdu v nich jsou rozdíly, ne jen v provedení, nožiček, ale i mají různé hodnoty, takže pak by to dělalo i něco jiného nežli by člověk chtěl.
