Vzduchový rychlospojky

Zpráva

Celeron · #1 Příspěvek od **Celeron** » 25 čer 2017, 16:53

Vážení, přívod stlačenýho vzduchu 6 barů do dílny. Klasický vzduchový rychlospojky, samec u kompresoru, samice u vývodu v dílně. Vzduch potřebuju na vyfukovačku, vibrační brusku žehličku a pod. Zatím jsem měl zahradní "křížkovou" hadici protaženou skrz dvě zdi a zalištovanou v zaklapávačce 22x20 Kopos. V dílně se válelo asi 10m a to mi vadí. Potřebuju dát vývodku na zeď a hadici možnost nastrčit a kdykoliv sbalit. Samostatná hadice není problém, namáčkne se na krokodýlky koncovek a donese zamáčknout pojistný prstýnky na lis k místnímu hydraulikáři.
Jenže co s pevným rozvodem? Napadlo mě zkusit prstýnky zamáčknout elektrikářským ručním lisem na Al oka na Ayky kabely. Sice to bude šestihran ale snad poslouží a krokodýl podrží. Myslíte, že ten ruční lis s čelistma na 70-ku, 95-ku či 120-ku dokáže smáčknout nerezovou trubičku průměru 12 mm stěna 1 mm? Když si vzpomenu, jak jsme s ním při lisování Ayky 240-ky dva zápasili a to má lis metrový rukověti...https://www.idama.cz/produkty-rychlospojka-6-mm-na-hadici-detail-40140

#2 Příspěvek od **EKKAR** » 25 čer 2017, 17:36

Proč to dělat jednoduše, když to jde dělat složitě, viď?
Stejně se ti bude hodit mít v dílně takovejch přípojek víc, tak si vyrob z kusu silnostěnnýho taženýho jeklu "psa", do kterýho na jedný straně vyvrtáš díru a vyřežeš závit pro napojení šroubení nalisovanýho profesionálně na tý hadici a do delší boční stěny vyvrtáš stejný díry se závitem, do kterejch potom našroubuješ 2-3 nebo klidně i víc výstupních "samiček" a do těch si podle potřeby napojíš všecko co budeš potřebovat. Ten kus jeklu upevníš na stěnu třmenem nebo třeba i pomocí po stranách navařenejch "pacek" s dírama na šrouby do hmoždinek a podobně. Kdybys tenhle dotaz napsal jen o den dřív, mohl jsem ti to v práci vyfotit, jak to tam bastlí údržba na všecky místa, kde je takový upevnění a rozbočení potřeba.

Celeron · #3 Příspěvek od **Celeron** » 25 čer 2017, 17:56

Ale houby, mě stačí jen jedna přípojka do jedný nástěnky. Ta dílna má 4 x 6 metrů. Jde mi jen o to, aby se hadice neválela po zemi a dala se kdykoliv odcvaknout, sbalit a odnýst jinam. Dej pokoj s nějakou kovařinou, ten jekl elektrikou plynotěsně nezavařím, musel bych votravovat někoho s autogénem nebo tigem. Jemný velký závitníky na koncovky nemám a ještě by se to muselo natřít a tejden by to smrdělo. Kdybych potřeboval víc vývodů, tak Y nástěnka se taky dá koupit.

doktor365 · #4 Příspěvek od **doktor365** » 25 čer 2017, 21:09

Na pevný rozvod stačí obič hostalen (PPR) na vodu.Za pár korun pevný rozvod.

#5 Příspěvek od **EKKAR** » 25 čer 2017, 21:12

Celeron píše:...Dej pokoj s nějakou kovařinou, ten jekl elektrikou plynotěsně nezavařím, musel bych votravovat někoho s autogénem nebo tigem. ...

Pravda, já píšu z pozice "plameňáka" s papírama ...

BOBOBO · #6 Příspěvek od **BOBOBO** » 25 čer 2017, 21:35

Co blbneš , na tenhle tlak stačí klasika šroubovací páska . Jinak psa na 4 vývody koupíš v Lidlu za 150,- peněz .

#7 Příspěvek od **EKKAR** » 25 čer 2017, 22:24

Nemluvím o těsnění spoje rychlospojka - "pes", pokud je ten "pes" bastlenej z kusu jeklu, ale mluvím o zavaření jeho čel. Rychlospojky samozřejmě zašroubuješ přes bílou polymerovou těsnicí pásku "teflonku" do děr s vyříznutým závitem, ale pokud máš jekl 30x30mm (například), potřebuješ nejdřív nějak utěsnit čela - a to "prskavkou" na CO₂ zavaří jen opravdu machr, plamenem nebo TIGem je to daleko snadnější. Do 6 barů tlaku to navíc jde i jen pájet mosazí, není potřeba vařit, jdou i zapájet kousky trubek s nařezaným závitem k našroubování vývodek přímo na díry v boku "psa" atp. Ale furt to je úkol pro "plameňáka" ...

workhard · #8 Příspěvek od **workhard** » 25 čer 2017, 22:25

CO2 bez problému.

Celeron · #9 Příspěvek od **Celeron** » 25 čer 2017, 22:43

BOBOBO píše:Co blbneš , na tenhle tlak stačí klasika šroubovací páska . Jinak psa na 4 vývody koupíš v Lidlu za 150,- peněz .

Nestačí, protože šnekovnice vadí při odemykání rychlospojky. No myslel jsem, že se na elektrikářským fóru spíš něco dozvím o lisování těch prstýnků pákovkama na voka....

#10 Příspěvek od **EKKAR** » 25 čer 2017, 22:52

V práci naprosto běžně všecko nářadí na vzduch - kotoučový i pásový brusky, vibračky, nůžky na plechy atd až do vstupního tlaku 1,5MPa - všecko normálka rychlospojka s "vrubovaným krčkem" nastrčená do hadice a stáhnutá na šroubem utahovací pásku, jen se to musí udělat dost daleko od tý rychlospojky - rozhodující jsou první asi 3mm, pak už to je víceméně dost daleko ...

workhard · #11 Příspěvek od **workhard** » 25 čer 2017, 23:20

Celeron píše:
BOBOBO píše:Co blbneš , na tenhle tlak stačí klasika šroubovací páska . Jinak psa na 4 vývody koupíš v Lidlu za 150,- peněz .

Nestačí, protože šnekovnice vadí při odemykání rychlospojky. No myslel jsem, že se na elektrikářským fóru spíš něco dozvím o lisování těch prstýnků pákovkama na voka....

V práci máme těch spojek asi 1000, všude jsou pásky, nevšiml jsem si, že by ta šnekovnice něčemu vadila.

#12 Příspěvek od **EKKAR** » 26 čer 2017, 05:51

Přesně tak, ta hadice se prostě nesmí na prasáka narvat až na doraz k tělesu rychlospojky a páska se nesmí použít nějaká k hadici od turba k intercooleru u dýzlovýho náklaďáku, ale přiměřený velikosti.

stanimir · #13 Příspěvek od **stanimir** » 26 čer 2017, 17:02

A což tohle.

Kód: Vybrat vše

https://www.kompresory-vzduchotechnika.cz/p/1207/ukoncovaci-krabice-pro-rozvod-vzduchu-g12-1-x-rychlospojka-dn72

Celeron · #14 Příspěvek od **Celeron** » 30 čer 2017, 16:05

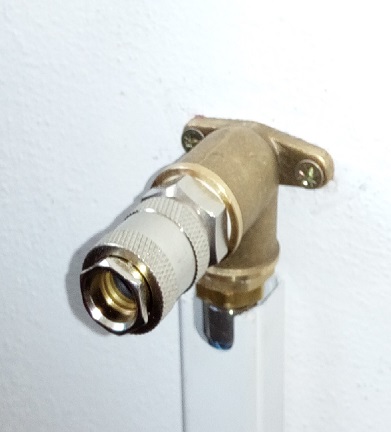

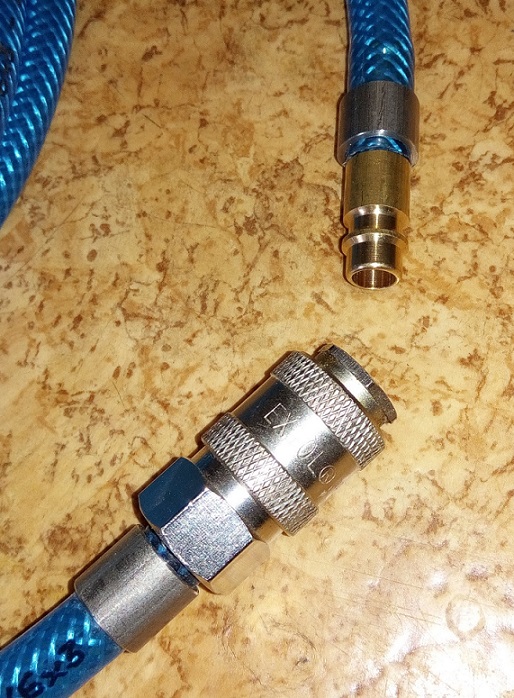

Tak jsem vzduchovej vývod udělal nakonec takhle. Tak už víte, proč jsem chtěl ty mačkací prstýnky místo šnekových stagováků? :wink:

Mnohem fajnovější. :lol:

sis2 · #15 Příspěvek od **sis2** » 30 čer 2017, 17:17

No máš to hezký!
-- a chodí ti to hned!
