Operační zesilovač - zapojení

Zpráva

Sadd · #1 Příspěvek od **Sadd** » 25 čer 2017, 21:04

Zdravím,
mám problém se zapojením OZ - neinvertující zapojení, datasheet v : https://www.gme.cz/data/attachments/dsh.310-028.1.pdf

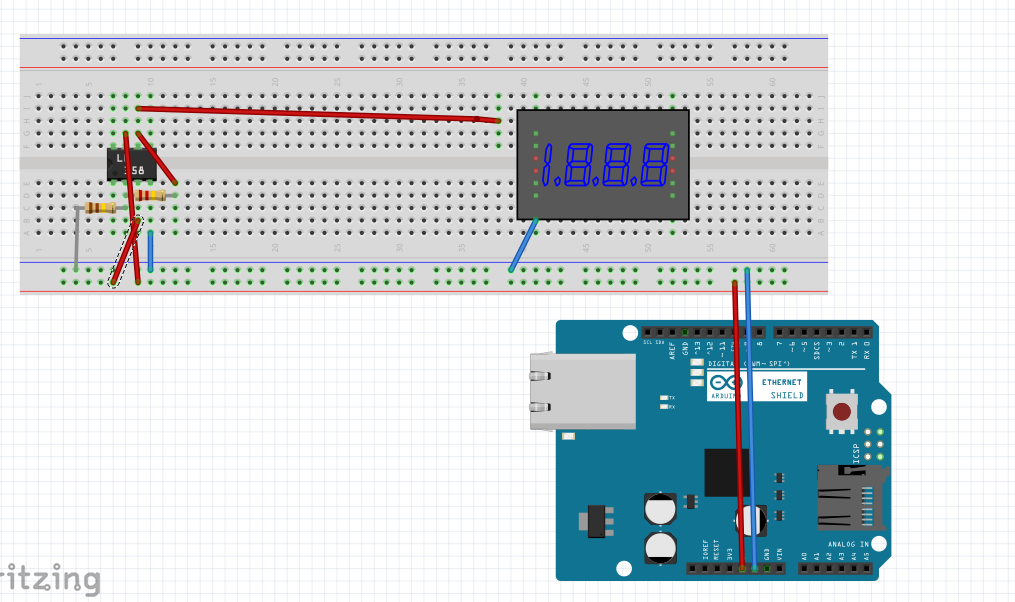

V R2 používám 0,209 megaOhm a R1 110kiloOhm, dle mých výpočtů bych měl dostat na výstupu přibližně dvojnásobné napětí, nicméně při přivedení 4,7 dostanu na výstup cca 4,22. Nejspíše mám špatné zapojení, ale nevím kde. Přidávám abstrakci ve fritzilng, ale místo LM358 používám OP07. Tím panelem myslím obyčejný voltmeter. Díky moc !!!

dred · #2 Příspěvek od **dred** » 25 čer 2017, 21:11

Pri napájaní 5V tam viac ani nedostaneš !
Alebo tam je StepUp menič?

Sadd · #3 Příspěvek od **Sadd** » 25 čer 2017, 21:13

Díky za odpověď, tak to pardon, zkusím se step-upem. Díky !

Sadd · #4 Příspěvek od **Sadd** » 25 čer 2017, 21:22

tak napájím 16v a dostal jsem se na 4,75v což pořád nevychází ...

serviceman · #5 Příspěvek od **serviceman** » 25 čer 2017, 21:50

Dej sem pořádné schéma.

misocko · #6 Příspěvek od **misocko** » 25 čer 2017, 22:00

aspon nakresli rukou ako to mas skutocne zapojene
ako pls napajas ten operak? na nozicke 8 nic nemas

monterjirka · #7 Příspěvek od **monterjirka** » 25 čer 2017, 22:05

Jednak je matoucí mít v "simulátoru" dvojitý OZ a psát o "jednoduchém...

A pak připojení PINu 3, což je vstup, přímo na kladnou větev napájení, posunuje funkci obvodu kamsi do podivných hranic...

Asi by to chtělo seriozní schéma a přesnější popis co to má dělat

dred · #8 Příspěvek od **dred** » 25 čer 2017, 22:14

zapojenie by malo takto vyzerať

misocko · #9 Příspěvek od **misocko** » 25 čer 2017, 22:22

hej, len netreba zabudat na napajanie toho OZ, na scheme nieje, simulacia pobezi, real nie !

#10 Příspěvek od **EKKAR** » 25 čer 2017, 22:44

Hlavně v každým případě musíš NEZAPOMENOUT na jednu a to bohužel asi nejdůležitější věc - že žádnej operák ti nepojede bez napájení, ze kterýho si bere energii potřebnou k tomu zesilování - a z toho taky plyne druhá neopominutelná skutečnost - že žádnej operák (potažmo žádnej zesilovač) nemůže mít nikdy na výstupu napětí vyšší nebo nižší (chápej jako kladnější nebo zápornější), než jsou krajní meze daný jeho napájecím zdrojem. Proto nemůžeš čekat, že operák s nastaveným zesílením 10x a napájenej napětím 5V ti bude schopnej korektně pracovat i při vstupním napětí ±1V. Vždycky musíš pamatovat na to, že musíš dodržet podmínku, podle který napájecí napětí musíš mít aspoň o 1 až 2V větší na kladnou i zápornou stranu, než největší očekávaný výstupní napětí, vypočtený z rovnice "vstupní napětí krát zesílení". Opačně, když vyjdeš z předem danýho napájení, zesílení musíš volit jen tak velký, aby při daný vstupní úrovni výstupní napětí nevylezlo blíž jak asi 1V od napájecího, jinak zesilovač přejde do limitace a budeš s nějakým zesilováním v řiti ...

#11 Příspěvek od **masar** » 25 čer 2017, 23:16

Sadd píše:... mám problém se zapojením OZ - neinvertující zapojení...
V R2 používám 0,209 megaOhm a R1 110kiloOhm, dle mých výpočtů bych měl dostat na výstupu přibližně dvojnásobné napětí, nicméně při přivedení 4,7 dostanu na výstup cca 4,22.
Nejspíše mám špatné zapojení...

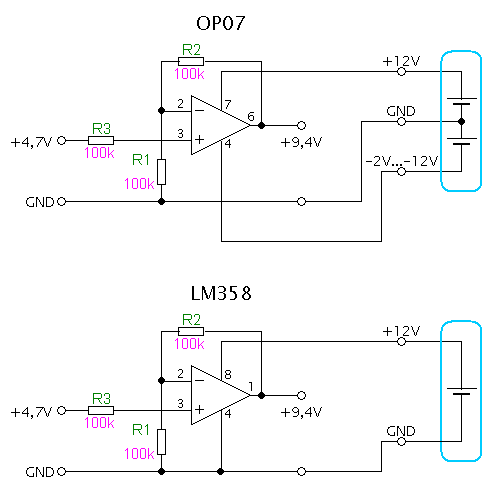

1) OP07 není schopen zpracovat vstupní napětí stejné, jako napájecí, ale minimálně o 2V menší než kladné a větší než záporné napájecí napětí.
2) OP07 není schopen zpracovat výstupní napětí stejné, jako napájecí, ale minimálně o 2,5V menší než kladné a větší než záporné napájecí napětí.
Abys mohl zesílit vstupní napětí +4,7V 2x, musí tedy být kladné napájecí napětí alespoň +12V a záporné napětí alespoň -2V.
3) Tvůj výpočet odporů neinvertujícího zesilovače je špatně. Zesílení 2x bude mít zesilovač, když R1 i R2 budou mít stejnou hodnotu.

:wink:

edit: opraveno výstupní napětí

Sadd · #12 Příspěvek od **Sadd** » 26 čer 2017, 09:45

Ahoj, díky všem, jak mne již v první odpovědi někdo upozornil, přehodil jsem napájení na pinu 3 a na pinu 8 na 12V - pokud nepropojím 2 a 6 pin přes odpor napětí se opravdu dvojnásobí, ale jakmile jej propojím - sníží mi napětí na výstupu.
V reálu tam je tedy op07 - podle tečky se lze zorientovat který pin je který.

Sadd · #13 Příspěvek od **Sadd** » 26 čer 2017, 09:53

monterjirka píše:Jednak je matoucí mít v "simulátoru" dvojitý OZ a psát o "jednoduchém...

A pak připojení PINu 3, což je vstup, přímo na kladnou větev napájení, posunuje funkci obvodu kamsi do podivných hranic...

Asi by to chtělo seriozní schéma a přesnější popis co to má dělat

Ahoj, chtěl jsem jen namalovat v zapojení, protože podle fotek by nikdo nic nepoznal.
Co potřebuju, no mám tu Honeywell PC26 (hydrostatické čidlo - 2 výstupy + a - ) a potřebuji s ním měřit tlak(kapalinu) nicméně změny jsou natolik malé že je běžný voltmeter/atmega těžko rozpozná(výstup čidla je 0-5v). Byla mi dána rada ať použiju OP07 a pravděpodobně "rozdílové zapojení" (což si tedy nejsem jist jak zapojit ) , ale chtěl jsem si zkusit nejdříve nejlehčí variantu - neinvertující a stejně mi nefunguje

#14 Příspěvek od **masar** » 26 čer 2017, 10:40

Sadd píše:...přehodil jsem napájení na pinu 3 a na pinu 8 na 12V...

Na pinu 8 není u OP07 napájení.
:wink:

Sadd · #15 Příspěvek od **Sadd** » 26 čer 2017, 10:54

masar píše:
Sadd píše:...přehodil jsem napájení na pinu 3 a na pinu 8 na 12V...
Na pinu 8 není u OP07 napájení.

Díky za upozornění, myslel jsem pin 7, napsal 8 ...

Zeptám se - potřebuju "zesilovat rozdíl napětí" z čidla, pomůže mi v tom OZ ?
