Závada je asi v pravej segmentovke nejde bodka a niektoré znaky zatiaľ
. Napájanie 12V a 5V sú OK.

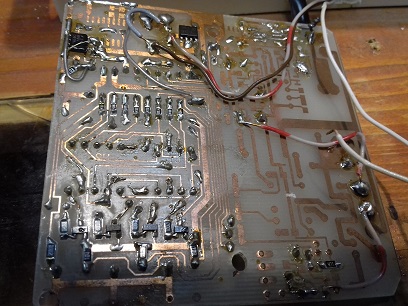

Tento bastl robil niekto kto síce zo zapojením nemal problém ale zo spájkovaním áno. Je to brutálne zospájkované a cesty na dps sú v " ľufte nad dps " očividne prehriate
.
V čom je ale problém : Vôbec neviem z čoho autor tohto "unikátu" čerpal . Nemám žiadnú schému a preto vás chcem poprosiť či sa náhodou niekto s takýmto niečím nestretol a ak tak by som porosil o schému zapojenia .
Ovláda sa to 3 tlačtkami. + vľavo v strede je SET a napravo - .
Zadáva sa min teplota potom max a posledné neviem ale ukáže to 50 potom sa potvrdí SET všetko zhasne a pochvíľke to ukáže teplotu a stúpa k max teplote a tam to vypne.
Teraz to ale nefunguje lebo a to je druhý problém nestihol som si vyfotiť zospodu dps a odtrhol sa my bieli vodič a teraz neviem kam ho prispájkovať.

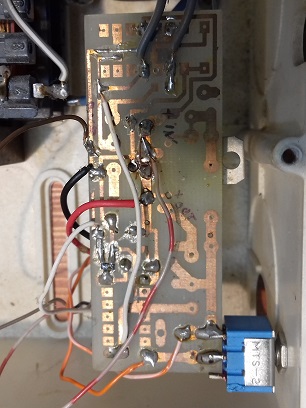

Predtým išiel ohrev ale teraz nejde . Ten biely vodič ide na druhú dps zdroja je tam tranzistor (ešte som nezistil aký) a cez asi kolektor pripojený k relé asi 12V. Na tom bielom vodiči mám mínusové napätie 1,8V . Na cievke relé je tiež 12V takže je relé "zapnuté" .Ešte to preskúmam.

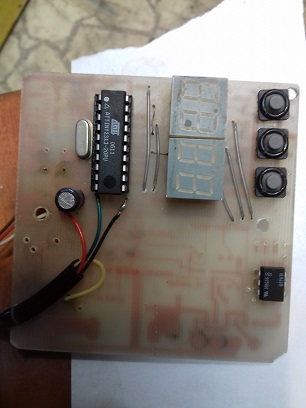

Je tam aj optočlen IL4118 ale vyzerá že to nie je použité.
Tá dps je asi možno k rožšírenejšiemu zapojeniu ale autor tohto diela použil len časť z nej . Zrejme ten uPC ATINNY spína to relé cez tranzistor.
Len nepoznám ako funguje ten uPC tak sa to nehodlám pripojiť niekam kde by som ho poslal do kremíkového neba
.
Fotky môžem upnúť aj inde ak treba.
Vopred ďakujem za pomoc .
