"Tlačítko" s časovou prodlevou (přesunuto)

[romanzbrna]

Ahoj, prosil bych pomoct s konstrukcí obvodu, který bude "mačkat" talčítko. To znamená sepnutí výstupu na cca 0.5 - 1 vteřinu. Proudy na výstupu budou cca 100mA, takže asi stačí tranzistor. Napájení 12V.
Vstupy 12VDC jsou dva, spínací výstup jeden.
Pokud na první vstup přivedu napětí, na výstupu bude spínací impuls.
Pokud na druhý vstup přivedu napětí, výstup zůstane rozpojen.
Pokud na první vstup přivedu napětí a na druhém bude také napětí, výstup zůstane rozpojen.
Pokud na druhý vstup přivedu napětí a na prvním bude také napětí, výstup zůstane rozpojen.
To znamená, že jen když bude na prvním vstupu napětí, tak na výstupu vznikne impuls.
Díky za pomoc

EDIT: tak nakonec trochu změna. S tím časovačem to je dobrej nápad a trochu jsem to změnil. Nakonec nechám jen jeden vstup a výstup.
Když na vstup přivedu napětí, časovač odpočítá 10 vteřin a udělá impuls na výstupu 0,5-1 vteřinu. Jak bych tohle mohl realizovat? Našel jsem jenom zpožděný sepnutí a nevím, jak realizovat ten impuls

[Cowley]

Nasadil bych časovač z 555 rizeny na svém pinu 4 jednoduchou logikou z tranzistoru. Tranzistor ten vstup 4 zablokuje pokud bude otevřen tím druhým povelem. No a vlastní impuls bude "zavolán" druhým tranzistorem pripojeným na pin 2.
Výstupní tranzistor bude ovládán z pinu 3.

[masar]

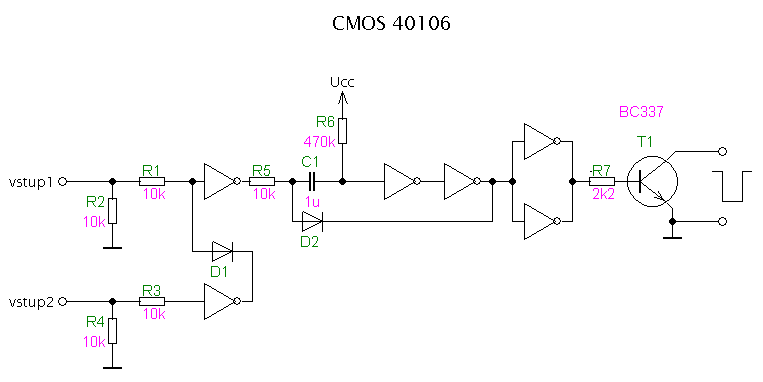

Těch řešení je mnoho. Jedním z nich je i tohle:

Edit: zadání se mezitím změnilo. Tohle bylo pro původní, se dvěma vstupy.
p.s. Lidi většinou neumějí definovat zadání. V tom novém např. schází informace, zda napětí na vstupu bude vždy také 10s nebo tam bude delší nebo kratší dobu a co se pak má dít. Asi jim to nepřipadne důležité...

[Cowley]

Reakce na zmenu zadani...

Sekundovy generator a ovladaci logika z 4093 do 4017. Devet kroku zahodit a 10.sepnout

A jestli bude nejaka dalsi zmena, navrhnu ti MCU nez to porad prepojovat

[Cowley]

Masar: ja to pochopil tak, ze vstupni povel muze byt jakykoliv. Kratsi nez 10s nebo koneckoncu pak uz trvaly, ale na vystupu to bude vzdy 10s klid a pak 1s impuls.
A pak to bude cekat na novy vstupni povel.
Ale samozrejme s tebou souhlasim

[masar]

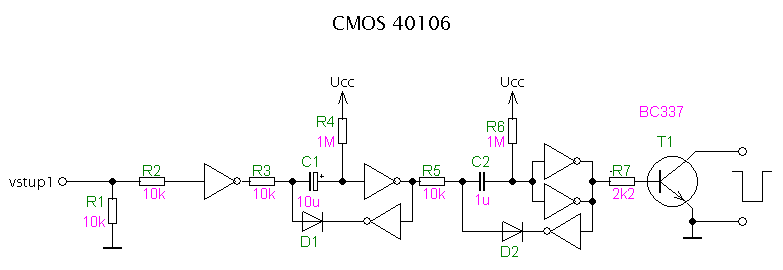

Pokud nezáleží na přesnosti, vyhoví snad i následující schema.
Ale to Cowleyho řešení je samozřejmě lepší.

Cowley: také jsem to tak pochopil a také uchopil.

[Cowley]

Masare, dovol, abych Te zacal nazyvat 40106kovym carodejem

[masar]

Ale kdepak, spíš čarodějův učeň. Dexempoo...

[Cowley]

...krumplex

[EKKAR]

Ale prd krumplex - tohle je spíš multo-šupoplex...

[Cowley]

Něco nového v Tvém projektu, Romanezbrna?

[romanzbrna]

Jde o tlačítkovou lištu z auta. Chci, aby se mi start-stop vypl, jak nastartuji a já nemusel tlačítko mačkat. Původně jsem to měl myšlený, že impuls bude od sepnutí automatického zámku po rozjezdu. A když už zmáčknu předem vypnutí systému, aby mi to obvod zase nezapl. Do lišty při vypnutém zapalování nejde napájení, tak stačí obvod jen s časovačem, kdy po otočení klíčku se hned vypne s-s. Taky jsem si myslel, že tam najdu 12V a ejhle, ony tam jsou jen 2V. To už je celkem málo. Jde udělat obvod fungující na tak malý napětí a nebo musím použít stepup obvod na 5V?

[EKKAR]

Tyhlety všecky možný start-stopy a podobný tabulkovou spotřebu snižující vyčuráfky, ve skutečnosti fungující jako multinásobný kurvítka, bych zakázal na fleku Brusel nebrusel. Jedinej lék, kterej na tyhle svinstva platí, jsou štípačky ...
A 2V tam naměřit nemůžeš, jedině že bys to napájel přes nějakej relativně velkej odpor - buď tam má bejt plnejch 12V (to znamená 12,1-12,5V s motorem v klidu a asi 13,8-14,5V s motorem v chodu), nebo tam nemáš naměřit nic.

[romanzbrna]

Tak ono to jde přes ŘJ, na lištu celkově jdou 2V a na LEDky 1,5V

[masar]

Nevím, proč jsi základní informaci tajil. Nemusel jsem vymýšlet vymyšlené.
Nejsi přece jediný na světě, kdo stejný problém potřebuje řešit.
Dva příklady řešení, "dvoudrátové" a "čtyřdrátové" najdeš např. tady.

p.s. Rozhodující pro volbu, které zapojení použít, je tedy napětí na tlačítku při běžícím motoru. Pokud je dostatečné, lze použít dvojpólové zapojení.
