Váha Sartorius - nejde po bouřce

Zpráva

dayslypper · #1 Příspěvek od **dayslypper** » 24 črc 2017, 16:37

Váha Sartorius Combics 3 CAH3E-34ED-HCE+I2+M4

Nejde po výpadku proudu vlivem bouřky. Zdrojové PCB by mělo být v pořádku. Dává 14,95V (mělo by 15V +-0,8V).

Není tam jen proseklý nějaký Transil?

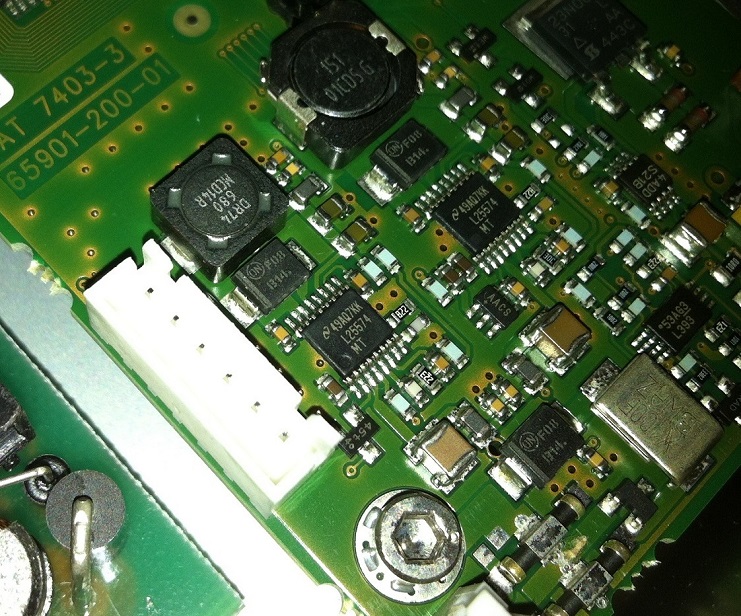

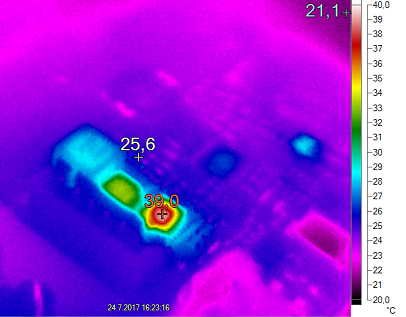

Na hlavní PCB jsem použil termokameru a jeden obvod se výrazněji zahřívá než ten druhý vedle s použitím podobných součástek.

#2 Příspěvek od **rnbw** » 24 črc 2017, 17:18

Su to LM25574. Davaju oba na vystupe nejake rozumne napatie?

lesana87 · #3 Příspěvek od **lesana87** » 24 črc 2017, 17:53

Ten studený LM25574 vypadá, jako když má SD vstup zapojený na výstup toho malého 6-nohého LDO (MAX1963A), tam by mělo být 2,5V.

dayslypper · #4 Příspěvek od **dayslypper** » 25 črc 2017, 08:35

Nic 6-tinohého bohužel nevidím.

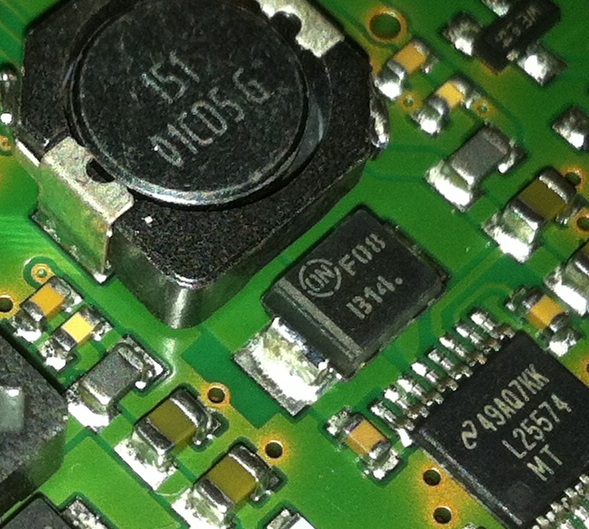

Co je ten díl (ON) F08 I314.
Není to TVS dioda? Není proseklá?

Hřející vlevo má 1 Ω, vpravo 185 Ω a 550 Ω v druhém směru.

Ta třetí dole odpor klesá z 200 Ω v jednom směru a v druhém cca 1,5kΩ

lesana87 · #5 Příspěvek od **lesana87** » 25 črc 2017, 08:49

To označení diod je B14 a jsou to Schottky diody MBRS140T3.
Ten obvod označený AACS nemá 6 nožiček?
