Dell E-port replikator dock, pinout E-MONITOR STAND CONNECT

[robo]

Mam dock Dell a Del E6400. Mam to strcene nekde pod stolem na policce stolu. Problem je zapnuti. To zapinaci tlacitko je na replikatoru z meho pohledu moc daleko a tak kdyz zapinam ntb tak lezu pod stul. Existuje stojan pro monitor a tento replikator. A na stojanu je zapinaci tlacitko pro ntb ktery je kabelem pripojene do replikatoru do E-MONITOR STAND CONNECTOR. Rad bych vedel na jakych pinech je spinac, ten bych vytahnul nekam k monitoru a nemusel lezt pod stul. Nevite nekdo?
A jeste jeden dotaz, k notasu byl adapter 90W a pokud se pouzije dock tak se daval 130W. Jedu na ten 90W ale rikam si jestli ten zdroj neni pretezovan a ze by asi bylo lepsi zakoupit 130W adapter kdyz pouzivam ten dock. Diky

http://www.dell.com/support/home/us/en/ ... ls/manuals

[rnbw]

Zapojenie toho konektora asi nikde neexistuje... Skus to (odpojene od napajania) prepipat oproti zemi nejakeho ineho konektora, tym najdes vsetky GND. Potom pripoj napajanie, vloz notebook a zmeraj napatie na vsetkych pinoch. Kde najdes nejake napatie, ten pin skus cez odpor uzemnit, ci sa to zapne.

[robo]

Me to na ten 90W zdroj jede, zadna hlaska neni. Rozdelat se to chystam kdyz to jinak nepujde. Hledal jsem na netu jak to rozebrat, jesli tam neni nejaky chytak. zapadka a pod. ale nikde zadne info.

[Michal22]

Shodou okolností mám tady v práci taky E6400, ale zdroj používám DA130.
Ale měl bych k tomu dotaz- proč při připojení NTB na dock přestanou jet USB na NTB?

[robo]

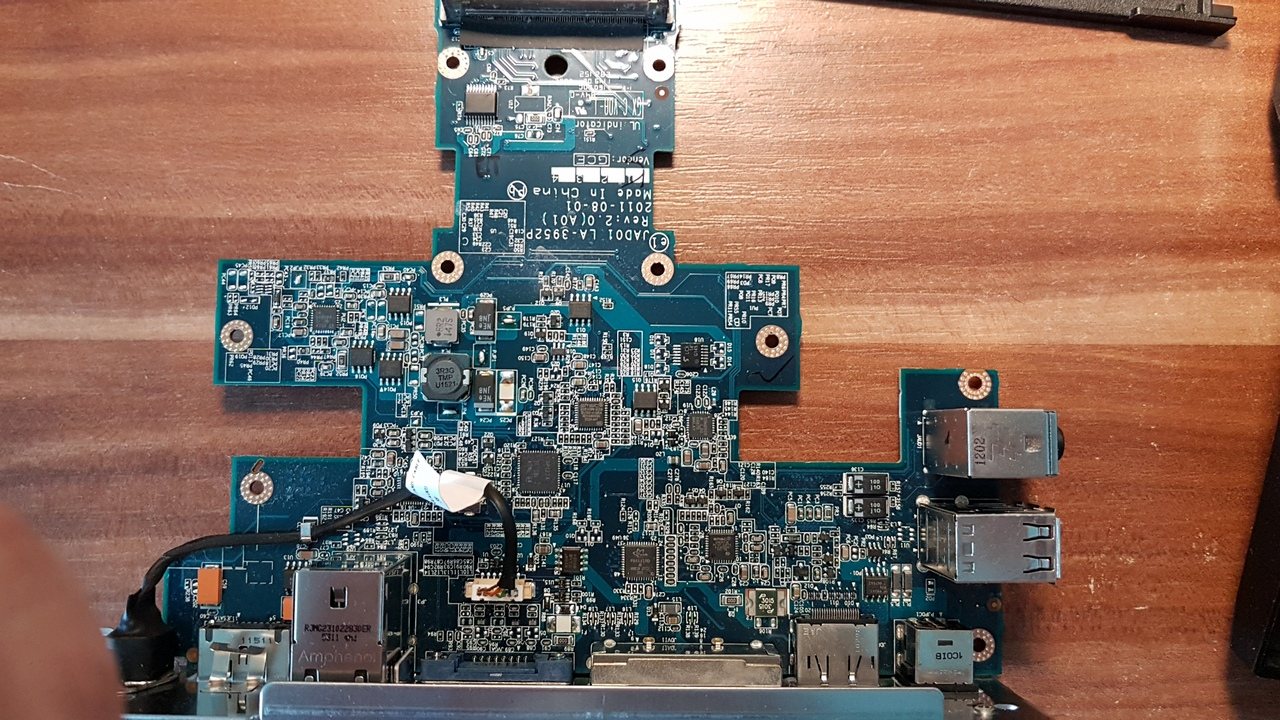

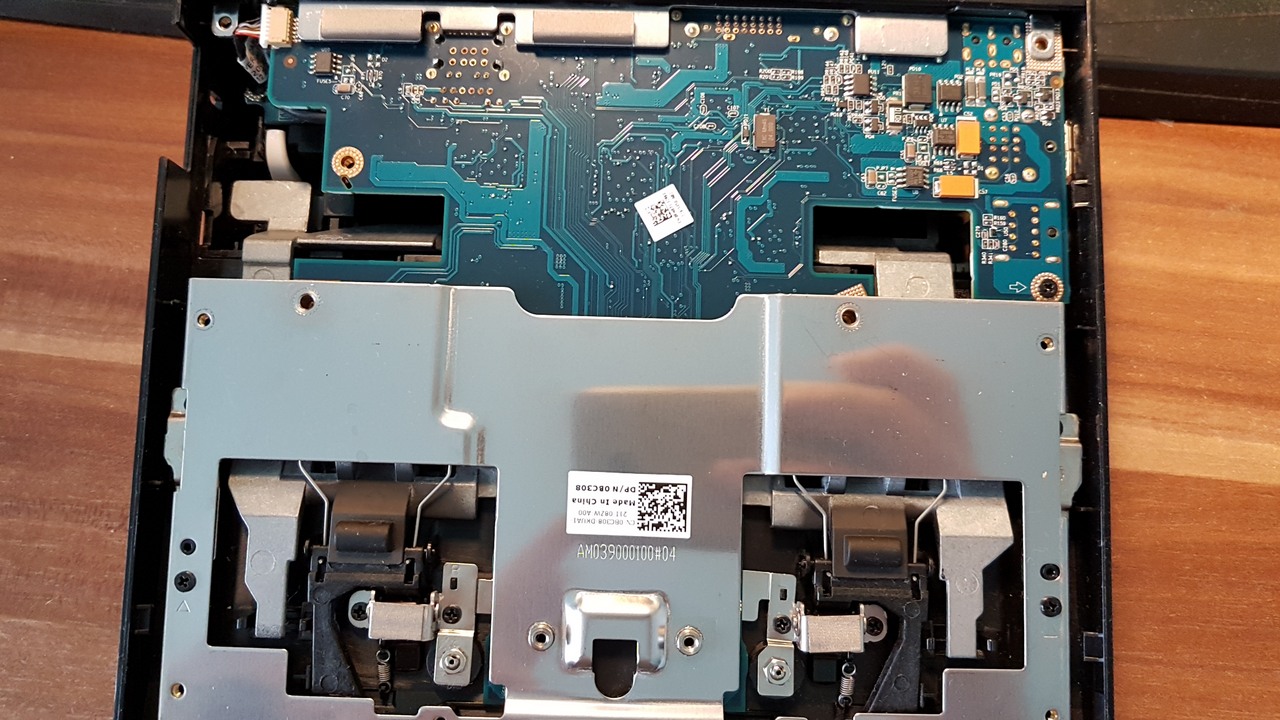

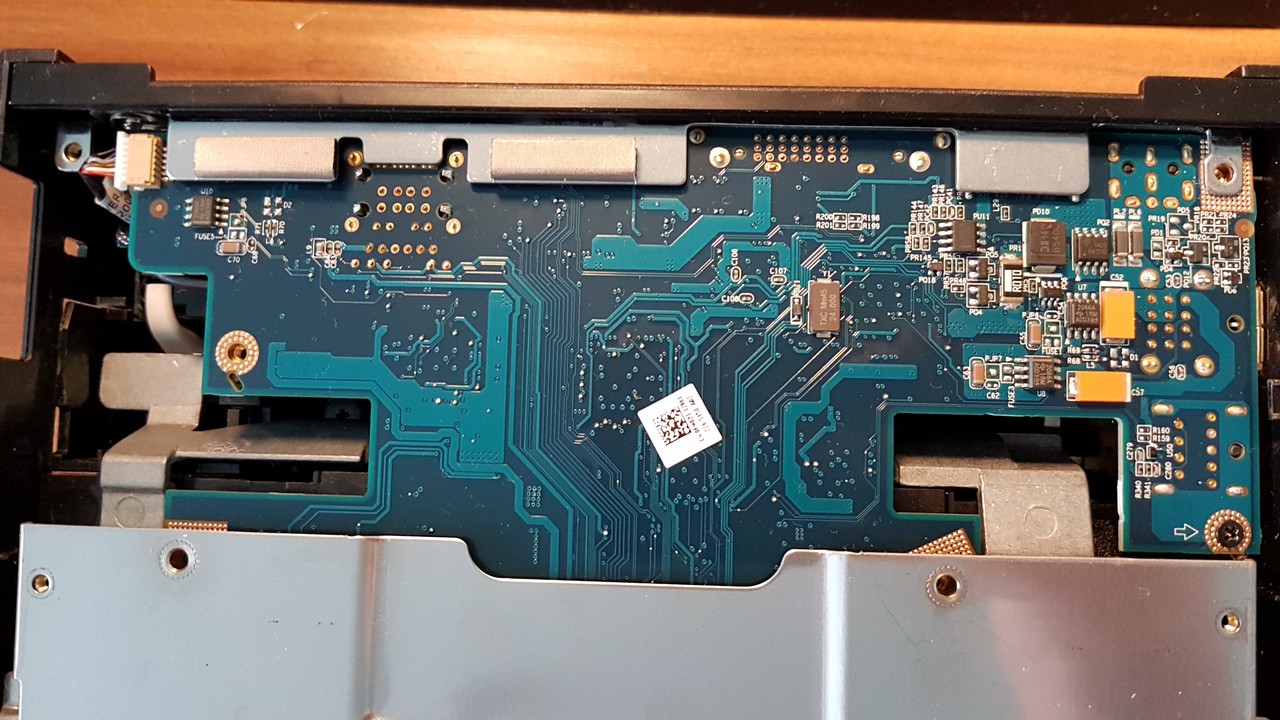

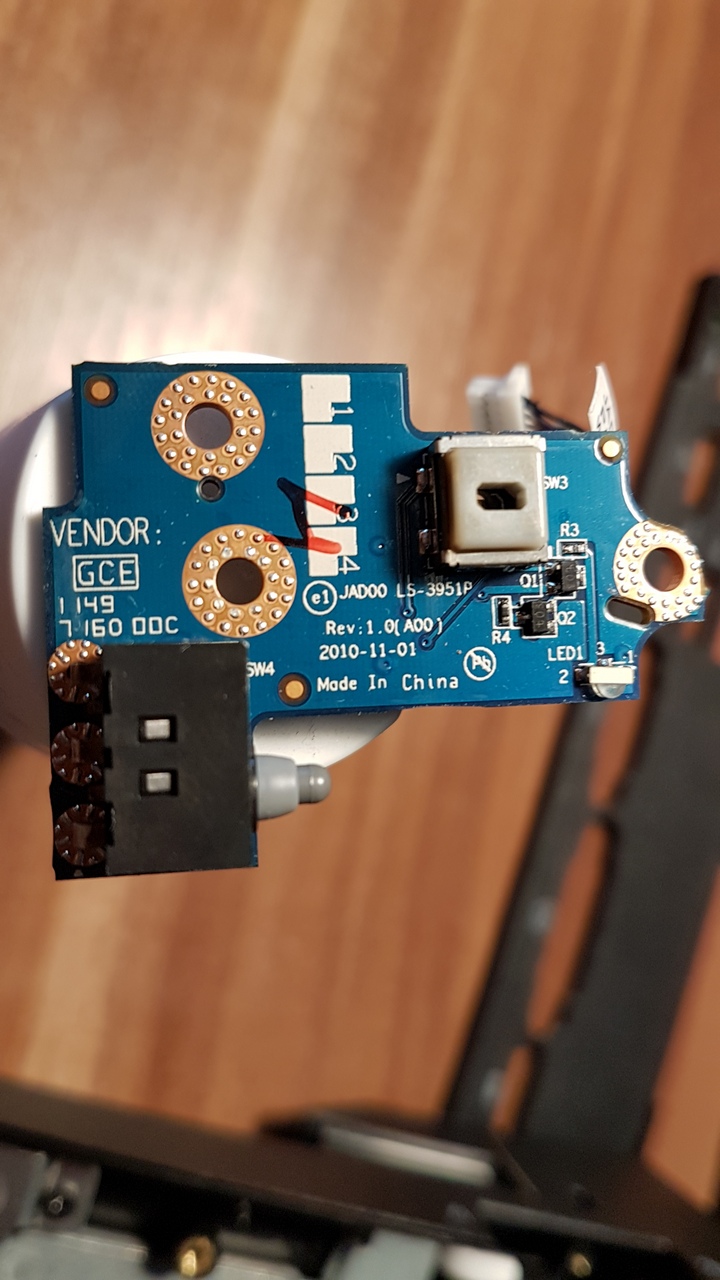

Prikladam pajsl. Omeril jsem spinac, ma 4 vyvody. a zdalo se me ze jsou akcni jen dva. Tak jsem k nemu pritahl kabel spojeny cinch konektorem. Muze se hodit mit to rozpojitelne. A na konec tlacitko. Seskladal a zkusil a nic. Tak jsem to rozdelal, promeril kabelaz a dosel k zaveru ze chyba je na me strane. Nejak jsem se netrefil na ty spravne vyvody. Pred montazi jsem provedl kontrolu a ok. Seskladal a zase nic. No asi to bude tim se to je dvojty spinac a je to vyuzito.V lepsim pripade by znamenalo pritahnout do doku jednu zilu, v horsim dve.
A to me pekne vytocilo. Pripajel jsem vodice na spinac ale to male a blbe se to paji, jen ploska spinace, a ted tam pripajet dalsi dva draty a vyvezt je ven. mam strach ze to nemusi dopadnou dobre a jinak nez spinacem nejde notas nahodit. Teda sel by. na notasu je zapinaci cudel ale ntb je zavreny a furt to otvirat a zavirat.
Michal22. Me jede usb na doku i na notasu zaroved. Audio vystup uz ne. Kdyz pripojim jack do audio do docku tak prestane fungovat vystup na ntb a obracene.
Ted me napadlo ze udelam dirku do stolu a spostim nejakou kulatinu na zapinaci tlacitko. konec tycky nejak zajistim aby na tom tlacitku drzel a neuhnul.
