19" LCD HP LD-1965, power board PTB-1758 - vyřešeno!

Zpráva

#1 Příspěvek od **jjilek** » 24 zář 2017, 18:02

Marně hledám schema pro power board PTB-1758 z HP 19" LCD monitoru LD-1965 (hstnd-2191-l). Při zapnutí podsvícení obě trubice jen krátce bliknou. Trubice OK, VN trafo podle odporu vinutí OK, VN kondy OK. Schema by usnadnilo další hledání.

oravec · #2 Příspěvek od **oravec** » 24 zář 2017, 19:15

Podla coho si usudil ze trubice su ok? mal si ich fyzicky v ruke, ci si ich skusal nejako? Alebo len podla toho ze bliknu?

#3 Příspěvek od **jjilek** » 24 zář 2017, 19:34

Jednak jsem dával vyzkoušenou dvojici, jednak jsem vyměnil celý funkční panel.

oravec · #4 Příspěvek od **oravec** » 24 zář 2017, 19:38

tak to ok... a skusal si zdrojove kondenzatory od podsvitu?

#5 Příspěvek od **jjilek** » 24 zář 2017, 20:57

To nevím které myslíš. Ale všechny elyty jsou vzhledově OK.

oravec · #6 Příspěvek od **oravec** » 24 zář 2017, 21:03

rovno vymen tie, ktore napajaju podsvit ak ich nemas ako pomerat. to po doske vysledujes

#7 Příspěvek od **jjilek** » 24 zář 2017, 21:50

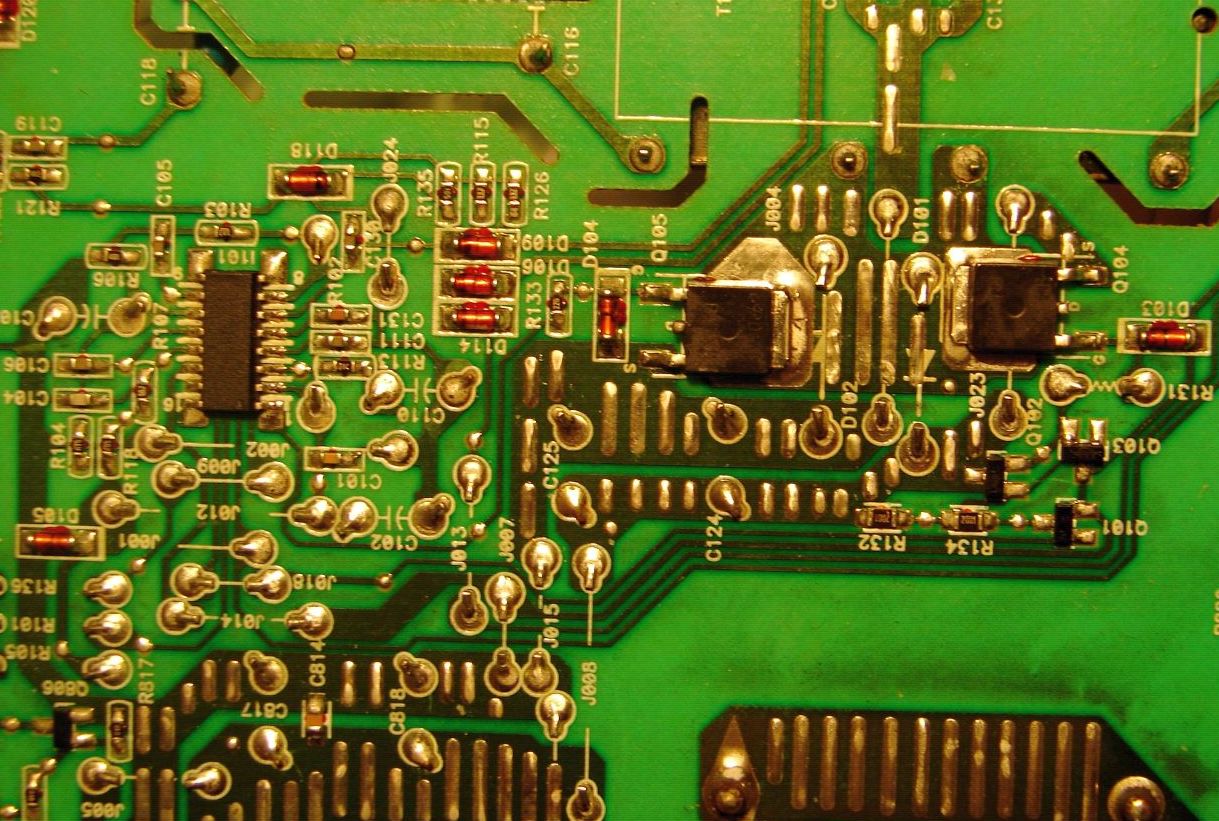

Nejhorší je, že nelze ani přečíst typ řídícího IO I101. Je to něco jako A76LPD12T a další zcela nečitelné texty. Připojeny jsou dva řídící CMOS FETY Q104/105 40V/12A D413 a D454.
Zítra proměřím C124/125 a C817/818.

oravec · #8 Příspěvek od **oravec** » 24 zář 2017, 22:18

no a tie kondenzatory si nevymenil co?

#9 Příspěvek od **jjilek** » 24 zář 2017, 22:21

oravec píše:no a tie kondenzatory si nevymenil co?

Zítra, dnes už na to skoro nevidím.
Ještě nějak zjistit, co je to I101. Asi to je nějaké HP značení.

oravec · #10 Příspěvek od **oravec** » 24 zář 2017, 22:29

ja mam na to lupu velku ako hlava :) ale to urcite vymen tie filtracne, vacsinou to robia oni...

#11 Příspěvek od **jjilek** » 24 zář 2017, 22:38

Já na to mám hodinářskou lupu. Ale kde nic není ... Ty elyty jsem zatím změřil zapájené, mají ESR kolem 20mΩ vždy dva paralelně. To je dobrá hodnota.

oravec · #12 Příspěvek od **oravec** » 24 zář 2017, 22:42

Ale tam ide o kapacitu... pokial dostatocne nevyhladia, nemoze to chodit

#13 Příspěvek od **Zaky** » 25 zář 2017, 14:03

Dej sem foto ze strany součástek, některé monitory Benq byly proslulé nekvalitním pájením drátu na piny přímo na tráfkách a Benq s HP některé produkty patlali společně, spíš tedy asi vyráběl Benq a lepilo se na to HP.

#14 Příspěvek od **jjilek** » 25 zář 2017, 14:31

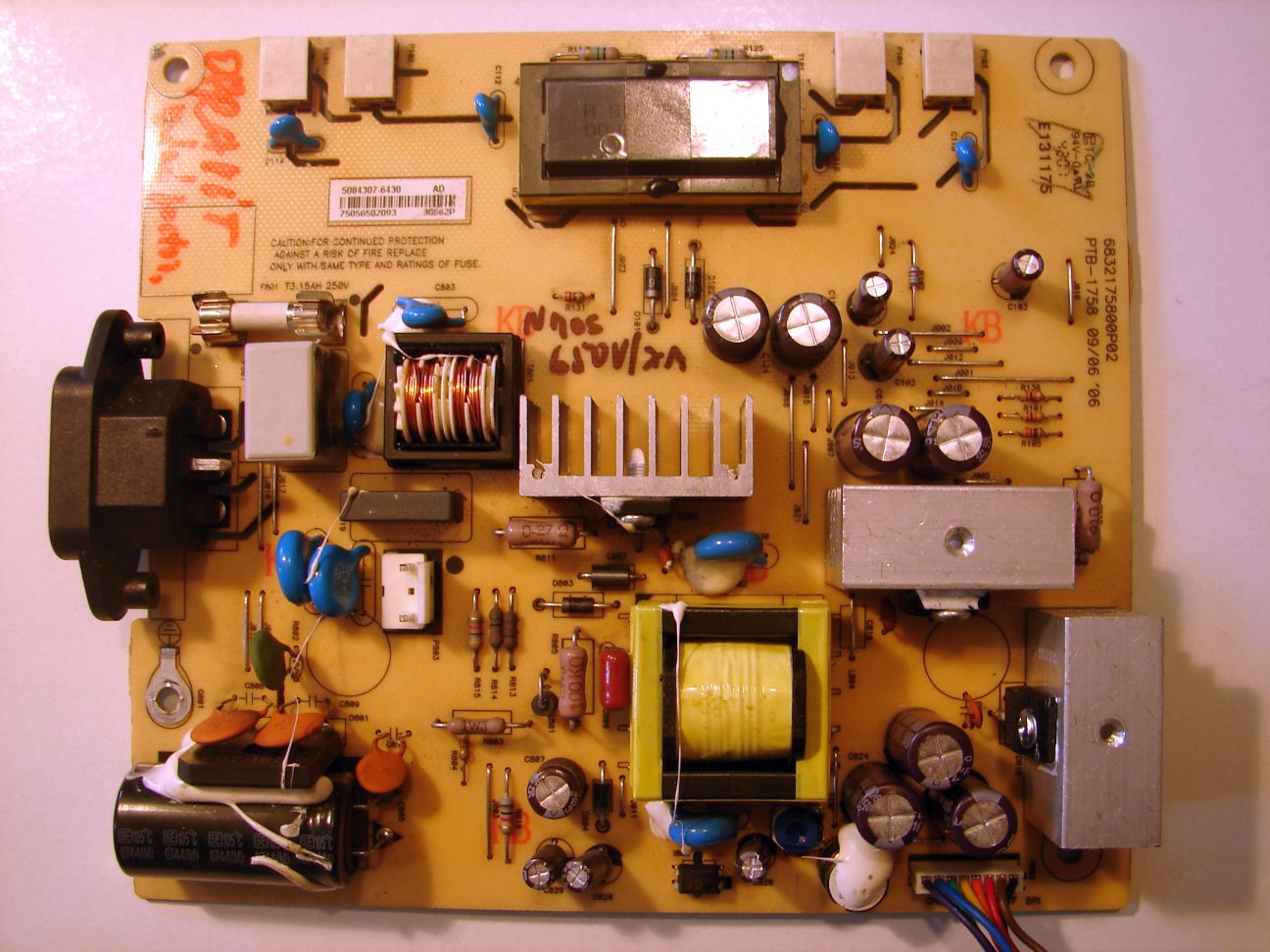

Tady je foto:
Označení VN trafa 6131040002P00

#15 Příspěvek od **Zaky** » 25 zář 2017, 15:37

Tak to není ten případ blbých přívodů, to byla jiná tráfka, tady bych zkusil připojit vypájené tráfko k signálnímu generátoru a podívat se na výstupy osciloskopem, pokud bude mít jedno vinutí zkrat, bude na něm výrazně menší napětí, než na tom druhém. Opatrně s tím budícím signálem, ať si nepoškodíš osciloskop, převodní poměr tráfka je značný. To vše za předpokladu, že jsou opravdu OK trubice a také vn kondíky na sekundárech tráfka. Je to jednostranná deska, tak ji také pořádně zkontroluj na utrhané pájení, hlavně těžkých a hřejících součástek.
