Transiwatt TW40 - zkreslení na gramofonovém vstupu

[Dolejsi14]

Ahoj,

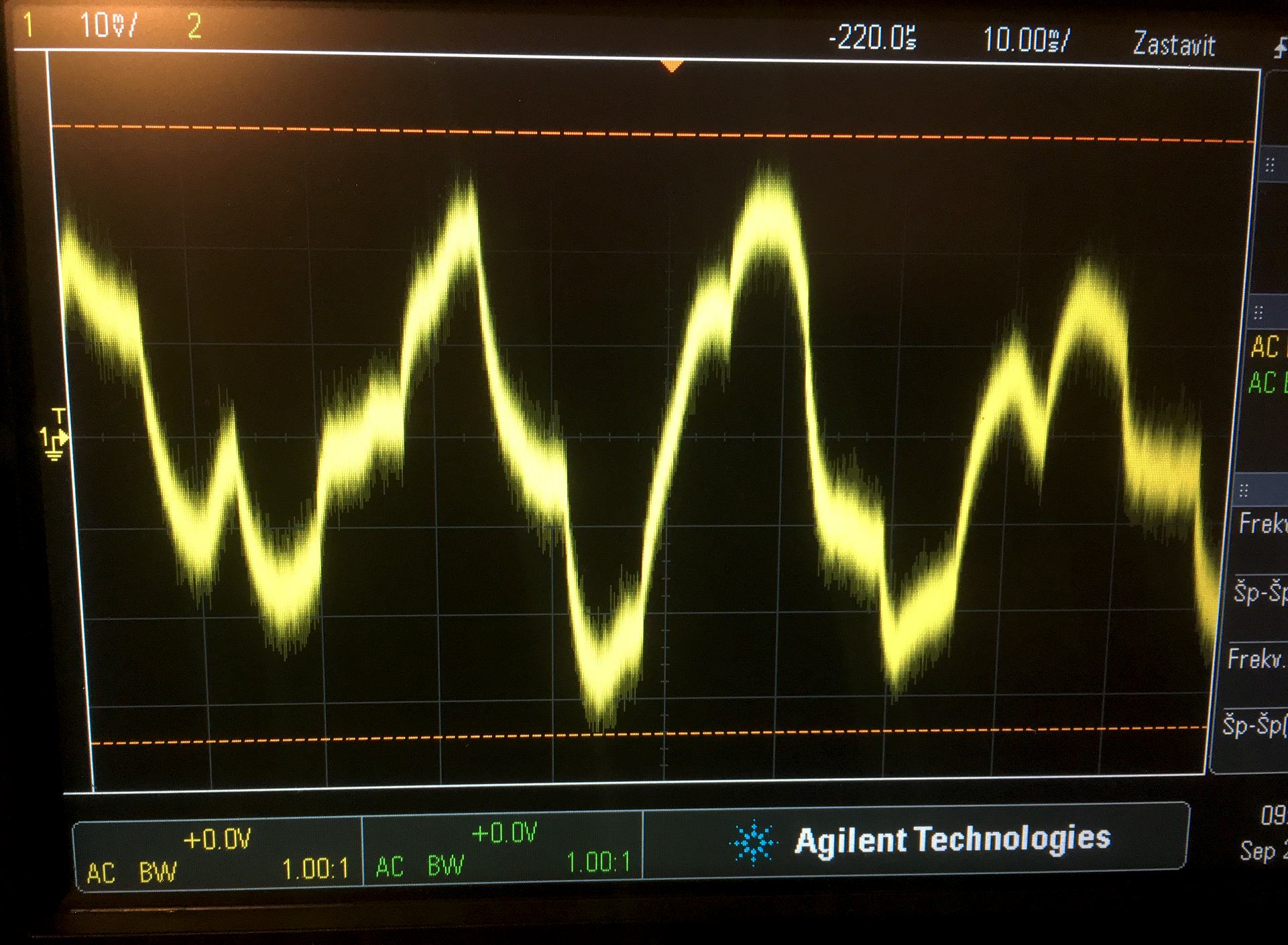

v příloze fotka z osciloskopu. Závada je poměrně zajímavá. Nizké frekvence o nižší hlasitosti zní zkresleně, chraptějí. Jinak předzesilovač funguje normálně. Vyměnil jsem vazební kondenzátory i zkusil vyměnit tranzistory (jeden kanál). Beze změny. Závada je stejná na obou kanálech. Při reprodukci z gramofonu je zkreslení slyšet na pozadí, není tak hlasité, ale ruší. Pokud zvýším amplitudu nebo frekvenci (cca nad 150Hz) testovacího signálu, tak zkreslení vymizí.

Změřil jsem všechny rezistory v gramo předzesilovací části a hodnoty sedí s manuálem.

Už si opravdu nevím rady.

Na emitoru T102 je 0,65V.

[EKKAR]

Ten T102 nejspíš kmitá jak blázen. Vyměň jeho umravňovací kapacitu C103 = 100pF, je možný, že je v zádeli a ten trand proto má snahu kmitat. Jinak v nepříliš vzdáleným vláknu tady Sinclair vřele doporučuje namísto KC149/509 nacpat něco skutečně nízkošumovýho, ať už KC239 s indexem F, nebo Siemens - Philips BC413, případně nějakou jinou moderní low-noise obdobu (BC550)

[JiriTom]

Kondenzátor C5 jsi měnil ?

[Kremik]

Když to dělají oba kanály, vada bude jinde. Napájení, zemění. Co třeba C5, není přerušen?

No, tak už jsem druhej

[JiriTom]

Kremik: Vidím stejný nápad ve stejnou chvíli...

[ok1hga]

taky bych prověřil C102 . . . na kapacitu a ESR
na této pozici bývala "lanškrounská zelenina" a ta, jak známo, dobrými vlastnostmi zrovna neoplývala . . .
. . . může být vadná v obou kanálech.

[Kremik]

Jo, zajímavé, 6 hodin klid, a pak se takhle sejdem, Už jsem to tu viděl víckrát.

[Kremik]

Koukám, že nás vstalo víc, tož dobré ráno!
Tyhle shody jsou možná důvodem zbytečných předchozích citací, které tu tak nemají rádi. Než to na bezdotyku naklepu, než se to uráčí odeslat, hned je pár příspěvků dalších.

[Dolejsi14]

Kolegové, děkuji za odpovědi. Bohužel zatím bez nápravy.

Nejdřív jsem dal nový C5 (330uF). Pak C102(22uF). C103 jsem vyměnil za keramiku 150pF. Následně jsem vyměnil T101 a T102 za KF239F. Napájecí napětí pro tranzistory je čisté.

Stále se to vlní nepodobně sinusoidě. Ještě dodávám, že ten průběh se mění zcela neperiodicky a nepatrně háže i DC offsetem.

[JiriTom]

Kam ten osciloskop připojuješ - jak živý, tak zem a kam generátor ?

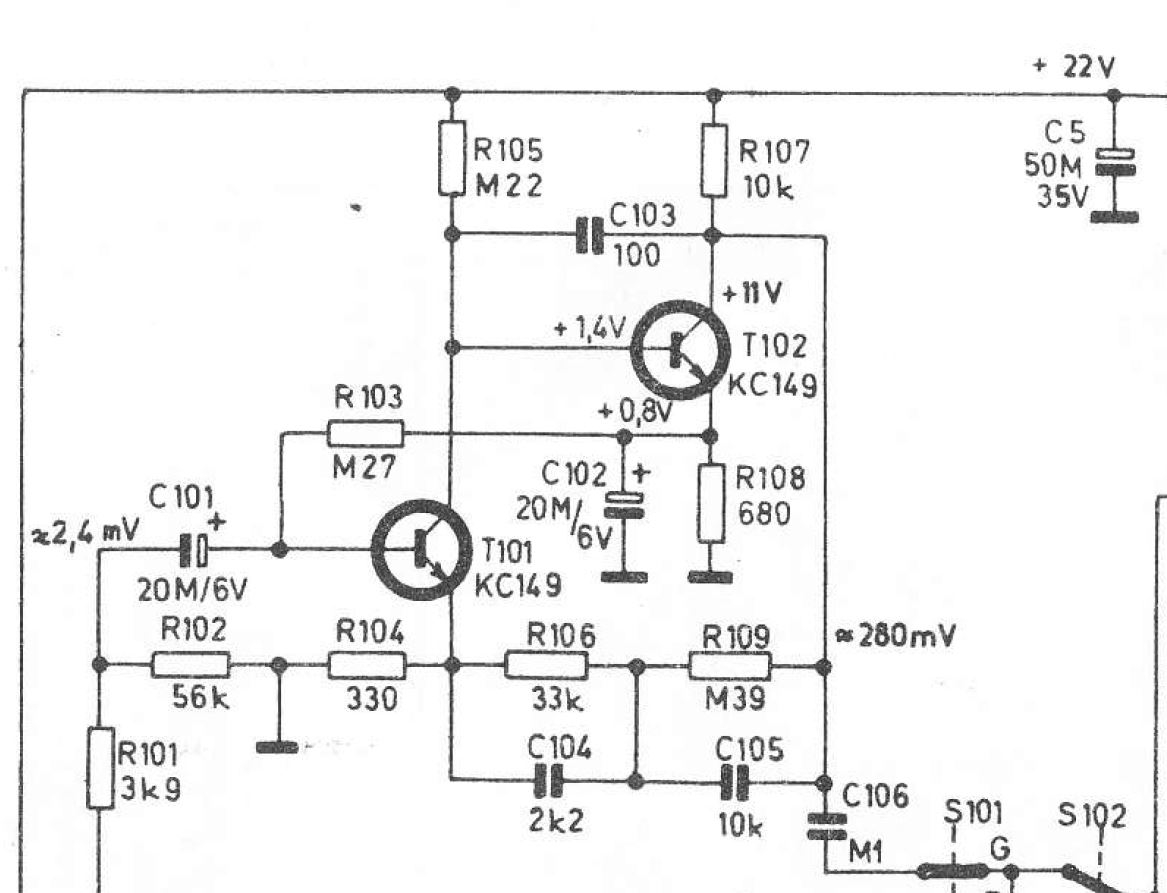

EDIT: celé schema: http://www.elektroakustika.cz/images/te ... tw40_3.jpg

EDIT 2: jen pro jistotu. Neleze tam ten bordel už z generátoru ?

[Dolejsi14]

Dobrý dotaz. Neleze. (Snad) když to připojím na jiný vstup, je to bezproblémové.

Generátor signálu je telefon. Osciloskopovou zem mám připojenou na země káblíků u voliče vstupů. Živý vstup pripojuji před výstupní vazební kondenzátor.

[JiriTom]

Zkoušel jsi těch 30Hz z telefonu přímo do osciloskopu? Je to ok ?
Typ telefonu je jaký ?

[masar]

Dobrý dotaz. Neleze. (Snad) když to připojím na jiný vstup, je to bezproblémové...

Bodejť by nebylo, když ostatní vstupy mají >100x nižší citlivost.
Důležité je, jak a čím reguluješ výstupní úroveň "generátoru".
A ohledně připojení osciloskopu - výstupní vazební kondenzátor - to je jako co? On nemá označení?

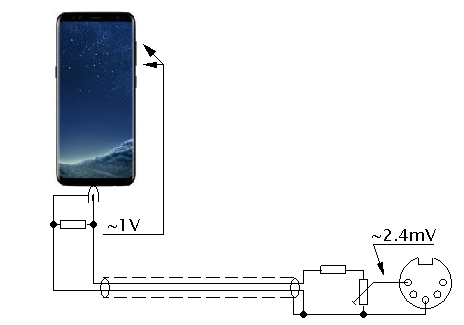

edit - přikládám principiální schema.

[JiriTom]

Podívat se na průběh zisku toho vstupu : http://www.belza.cz/audio/phono.htm

EDIT: masar:

[ok1hga]

výstup z telefonu je pro sluchátka
takže zatěžovací impedance by měla být nízkoohmová . . .
třeba 33ohm a dál udělat napěťový dělič 1/100 a pak teprve do zkoušeného zelilovače . . .

z toho telefonu můžou lézt různé taktovací kmitočty, které tem původní generovaný signál můžou úplně zbourat . . .
