Dětské elektroautíčko

Zpráva

MilanCZ · #1 Příspěvek od **MilanCZ** » 04 říj 2017, 09:07

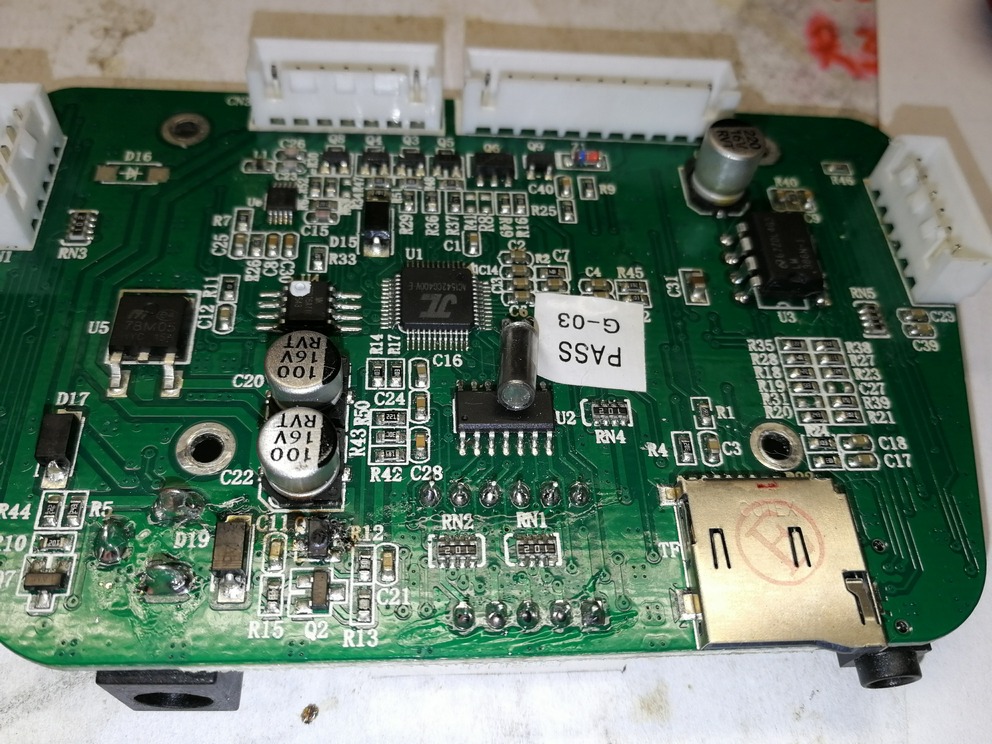

Zdravím všechny a prosím o pomoc při identifikaci součástky - přesněji tranzistoru Q1 na tišťáku ovládání u elektrického autíčka pro děti. K poškození došlo omylem při zapojení baterie s opačnými póly. Na silové desce to odnesla ochranná dioda, pojistky a stejně to prošlo na ovládací desku - tam odešel regulátor LM386N a zmíněný tranzistor. Děkuji moc - ještě pro představu - jedná se o toto autíčko.

Mirda · #2 Příspěvek od **Mirda** » 04 říj 2017, 15:16

LM386N je NF zezilovač. Třeba vysledovat k čemu tranzistor služí. Většinou nějaký MOSFET.

Celeron · #3 Příspěvek od **Celeron** » 04 říj 2017, 15:31

Ta LM386 bude asi zesilovač zvukových efektů autíčka. Zkus do zesilovače přerušit napájení a zjistit, jestli maká pohon a ostatní. V největší nouzi by to mohlo jezdit bez zvukových efektů.

elektrosvit · #4 Příspěvek od **elektrosvit** » 04 říj 2017, 17:56

V popisu je uvedena "hudba, čtení pohádky v anglickém jazyce, FM rádio" a další blbiny. LM386 bude nejspíš zesilovač těchto efektů.

Celeron · #5 Příspěvek od **Celeron** » 04 říj 2017, 18:49

A co jsem napsal o příspěvek výše nad tvým? :roll:

elektrosvit · #6 Příspěvek od **elektrosvit** » 04 říj 2017, 19:04

Tak promiň. :oops:

Celeron · #7 Příspěvek od **Celeron** » 04 říj 2017, 19:12

Nic se neděje. :lol:

MilanCZ · #8 Příspěvek od **MilanCZ** » 05 říj 2017, 11:10

Nicméně LM386 jsem jenom zmínil, že odešel. Že to není regulátor ale zesilovač je dobré vědět, za to děkuji, ale co ten tranzistor :nevim:

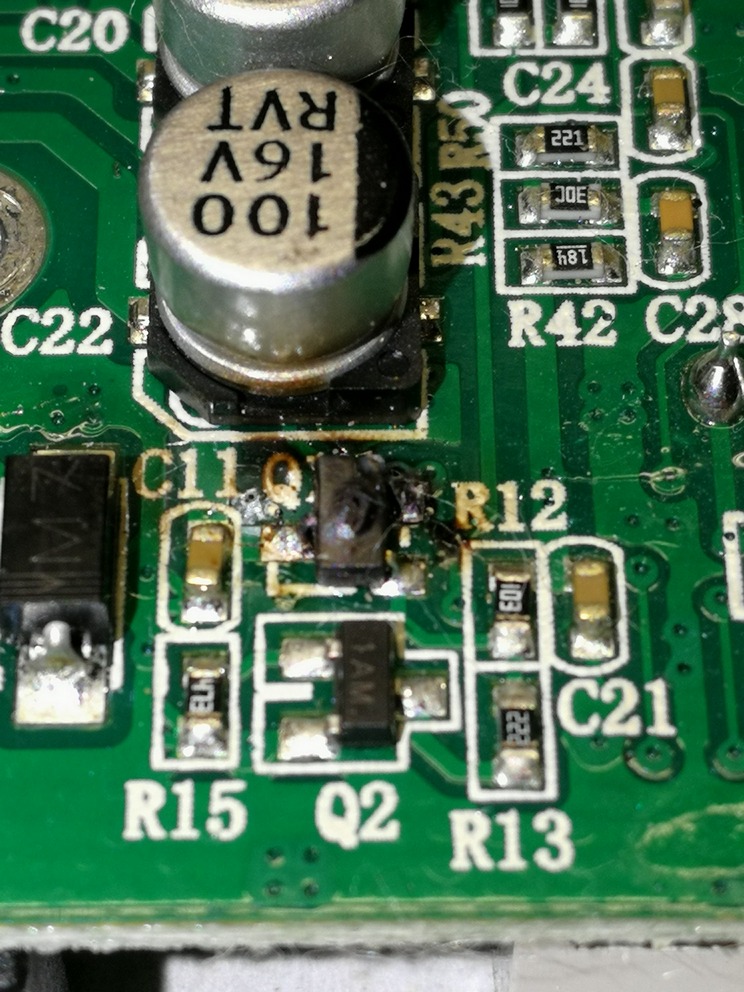

Našel jsem na obou deskách jenom 2 typy: 1AM (SS8050) a Y1 (MMBT3904L)... Emitor je spojený s mínusem diody D17 a jde dál na konektor CN3, báze jde na +C22 a zároveň na R12 (10kΩ) a kolektor na C11 a -pól.

MilanCZ · #9 Příspěvek od **MilanCZ** » 30 říj 2017, 09:43

Vyměnil jsem tranzistor (zkusmo oba dva typy) a při zapnutí mi bliká displej který má ukazovat napětí baterie a tlačítko zapnutí nefunguje. Když jsem tam dal zkusmo BC817, tak mi zapnutí fungovalo - jen to nedrželo zapnuté (fungovalo to jako tlačítko). Pomohlo by schéma, těžko se v SMD provedení hledá..

frantajetel11

Schéma ti asi číňani nepošlou. Budeš si ho muset podle toho tišťáku nakreslit sám... :wink:
