Zapojení PIEZO

Zpráva

ARDO · #1 Příspěvek od **ARDO** » 19 lis 2017, 21:14

Přeji hezký večer všem.Mohl by mi prosím někdo poradit ( doporučit) schéma zapojení ,,pípáku" pomocí piezo ,aby byl zvuk podobný zvuku dokončeného pracího cyklu u pračky ? (samozřejmě nemusí to být naprosto stejná frekvence atd...ale jen podobný přerušovaný zvuk.

Jestli použít nějaké zapojení s NE555? :roll:

procesor · #2 Příspěvek od **procesor** » 19 lis 2017, 22:21

U tej mojej ani len 555-ku nemušíš. V živote nevydala hláska na konci prania

Artaban001 · #3 Příspěvek od **Artaban001** » 19 lis 2017, 22:38

Když si koupíš samopískací piezo, tak jej můžeš napájet přímo z výstupu 555-ky, kterou zapojíš jako astabil. Pokud samopískací piezo nemáš, tak musíš mít ještě jeden obvod, co Ti udělá vhodný průběh pro piezoelement (třeba generátor 2KHz z 555-kou).
V příloze máš 2 verze.
Normální piezoelement má na zadní straně celistvou stříbrnou plochu. Samobudící má v tý ploše odizolovanou malou plošku (zpětnovazební - Feedback)

breta1 · #4 Příspěvek od **breta1** » 20 lis 2017, 10:43

toto bude asi nejsnadnější - R,C určuji interval pípání

patrikvarga · #5 Příspěvek od **patrikvarga** » 20 lis 2017, 10:57

@breta1
Nemá byť R medzi vstup a výstup hradla ?

breta1 · #6 Příspěvek od **breta1** » 20 lis 2017, 12:32

díky za upozornění, je to překlep, už jsem to opravil

#7 Příspěvek od **masar** » 20 lis 2017, 18:50

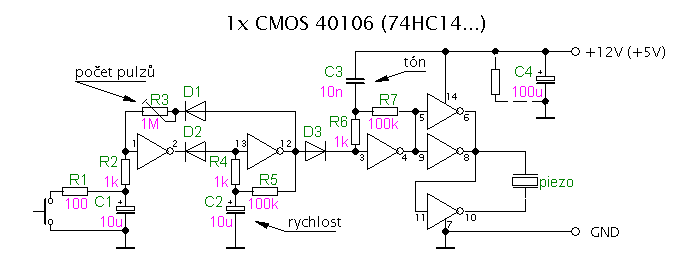

Tohle je něco podobného, mimo jiné lze nastavit i počet pípnutí.
:wink:

edit: obvod generuje pípání po připojení k napájecímu napětí a znovu po stisknutí tlačítka. Je to ideové schema (nevyzkoušeno). Pořadí hradel není významné.

ARDO · #8 Příspěvek od **ARDO** » 20 lis 2017, 18:54

děkuji všem

jste moc hodní.

to poslední se mi líbí

Jen mohu prosím poprosit o očíslování pinů toho IO do schémy ?

#9 Příspěvek od **masar** » 20 lis 2017, 19:09

Uspořádání hradel si udělej podle sebe, jak ti to bude vyhovovat z hlediska návrhu umístění součástek na DPS. Na funkci

to nemá vliv.
Já to očísluju jen "pro pořádek".
:wink:

ARDO · #10 Příspěvek od **ARDO** » 20 lis 2017, 19:20

Jen dodatek: jak to bude s tím piezo..Mohu použít jakýkoliv třeba tento ? :

https://www.gme.cz/piezomenic-pt-2038fwq

#11 Příspěvek od **masar** » 20 lis 2017, 19:52

Ano, lze jakýkoliv pasívní měnič. U tebou zmíněného zapojíš červený a černý vodič. Modrý můžeš nechat nepřipojený nebo ho připojit k červenému. Kmitočet je vhodné volit v blízkosti rezonančního kmitočtu 3,8kHz zmenšením R7C3.
:wink:

ARDO · #12 Příspěvek od **ARDO** » 20 lis 2017, 19:54

super

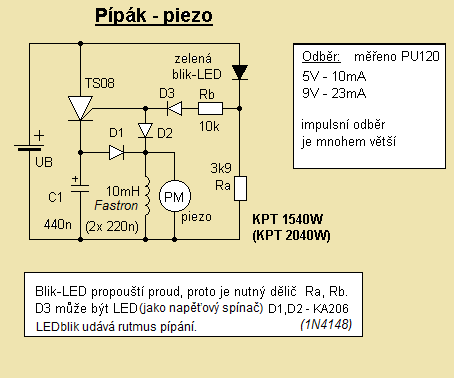

jodaps · #13 Příspěvek od **jodaps** » 21 lis 2017, 16:01

- - -

ARDO · #14 Příspěvek od **ARDO** » 05 pro 2017, 13:53

mám hotové zapojení od ,,masar" funguje výborně,přesně jak jsem chtěl.jen se zeptám.Je možno upravit toto zapojení tak,aby se z pieza ozvalo mnou nastavení 3*krát pípnutí i při stále spojeném tlačítku?

nyní při spojeném tlačítku pípání cykluje stále (což se ale dalo čekat).Pokud je to vůbec v tomto zapojení možné takovou změnu

#15 Příspěvek od **masar** » 05 pro 2017, 14:44

Pokud chceš, aby obvod při trvale stisknutém tlačítku vykonal jen jeden cyklus, tak použij tlačítko v sérii s + napájením obvodu. Pro vybití je pak nutno použít vybíjecí odpor (na schematu čárkovaně) a poskytnout obvodu odpovídající čas pro vybití. Není třeba žádná změna.
Jinak by bylo nutné přidat jedno časovací hradlo na vstup (třeba to "ušetřené").
:wink:
