Samsung Galaxy Tab3 7.0

Zpráva

soucek · #1 Příspěvek od **soucek** » 24 lis 2017, 12:29

Zdravím, jedná se o model SM-T211 a nejde zapnout. Baterie je v něm nová, nic nedělá ani nezobrazuje. Pouze je v něm slyšel velmi tiché a rychlé tikání a to s nabíječkou tak i bez ní. Zvuk ovšem nevychází z reproduktoru, ale šíří se někde z obvodů základní desky. Neporadil by někdo co s tím ?

JiriTom · #2 Příspěvek od **JiriTom** » 24 lis 2017, 12:54

Baterii jsi měnil sám ? Pokud ano, ještě jednou to toho vlítnout, odpojit baterii, chvíli nechat a znovu připojit...

Karel286 · #3 Příspěvek od **Karel286** » 24 lis 2017, 12:56

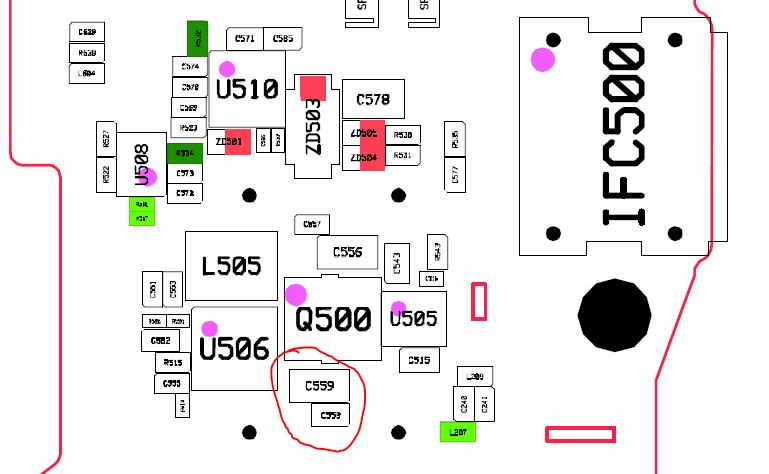

Mít desku na stole, odpověď máš za 2 minuty. Takto je to problém, možností je spousta. Uvedu alespoň tu nejčastější. Často odchází nabíjecí obvod U506, výstup jde do zkratu (ale ne zcela do 0). Touto malou impedancí je zatížena i baterie, proto tablet nejde zapnout i s novou baterií. Poznáš to jednoduše tak, že při odpojené baterii a nabíječce změříš impedanci na C559. Jeden konec C559 je spojen se zemí, na druhém konci multimetrem přepnutém na měření diod (+ vývod na zem) musíš naměřit úbytek cca 0,3 - 0,4V (každý multimetr měří malinko jinak). Při 0,3V je to OK, pokud je vadný nabíjecí U506, bývá úbytek řádově desítky mV. Obvod Q500 nebývá osazen. IFC500 = USB konektor.
Viz obrázek.

soucek · #4 Příspěvek od **soucek** » 24 lis 2017, 17:16

Paráda, dík. Až bude čas,hned se na to vrhnu.

soucek · #5 Příspěvek od **soucek** » 25 lis 2017, 15:38

Na C559 jsem naměřil úbytek napětí 0.391V. Takže na zkrat na výstupu VOUT_CHARGER to nevypadá. Když jsem tam vyměnil tu novou baterii, tak její napětí začalo nabíjením postupně stoupat.

Karel286 · #6 Příspěvek od **Karel286** » 25 lis 2017, 17:28

0,39 je Ok, nabíjení je tedy v pořádku. Pak to může být skutečně cokoliv, včetně vadného µPC. Nicméně pokud v desce „píská“, může to být i zkrat na desce. Občas také odcházejí blokovací SMD keramiky a to tak, že mají skutečně 0 R. Odšroubuj ještě ten plechový kryt z desky a zkus nahodile přeměřit bzučákem keramické C, zdali nějaký není ve zkratu. Pozor – jeden C je – jsou jím překlenuty zemní potenciály, ale již si nepamatuji který a kde je. Je to již starší deska…. Dále by bylo dobré přeměřit, zda-li Power Supervisor dává 1,8 a 1,2V. Kde to naměříš, poradím až v pondělí….. Pokud tedy máš zájem…
Ale stejně toho asi takto na dálku více „neopravíme“

Odchází i Wifi modul, je toho více ....
Bylo by také dobré změřit odběr desky na konektoru baterie…

soucek · #7 Příspěvek od **soucek** » 30 lis 2017, 19:30

Shodil jsem ten plechový kryt, abych se dostal k součástkám. Měřením na zkrat u některých keramických kondenzátorů mi to občas zvonilo. Jsem z toho tumpachovej, moc se v tom nevyznám. Odběr z baterie jsem ještě nezměřil.

Karel286 · #8 Příspěvek od **Karel286** » 01 pro 2017, 13:59

Není to tak jednoduché ...
Máš SZ.
