Lenovo A6020a40 (K5)

Zpráva

aligator · #1 Příspěvek od **aligator** » 28 lis 2017, 11:59

telefon byl po styku s vodou....deska telefonu byla vyprána v ultrazvuku s isoprophylem.

Všechny problémová místa (u konektorů atd.) si myslím se podařilo zachránit.Spoje at už na SMD nebo obecně vypadají dobře.

flex dotykového skla (ty zlaté piny) byly sežrány.Ale podařilo se mi je ,,nadrátkovat" a dotyk jede.Telefon v zapnutém stavu a zhaslém displeji nemá vysoký odběr. Celkově telefon funguje,akorát nechytí žádný signál.Sim kartu přijme,ale není signál.

VF propoj se spodní deskou ,kde by měla být anténa je funkční.

mohla čistička zničit VF část na desce?

aligator · #2 Příspěvek od **aligator** » 28 lis 2017, 14:48

bádal jsem dále.skončil jsem u té destičky vespodu telefonu,kam se připojuje anténa.

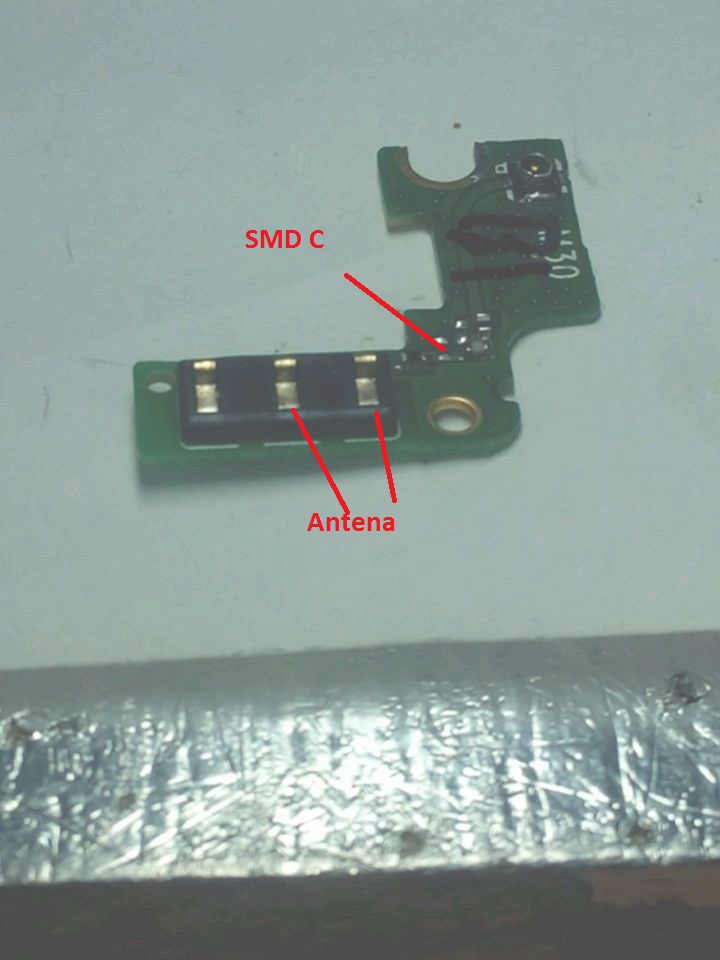

anténa se připojuje na ty dva piny viz.foto... při odpojení základní desky od této byl naměřen na těch dvou pinech ,kam dosedá anténa zkrat.Zdálo se mi to divné,aby tyto dva piny byly spojeny ještě před namontovanou anténou.

Zkráceně řečeno oba výstupy pro anténu spojeny se zemí. na desce je to zapojeno takto, od VF konektoru je v sérii s kladným signálem cívka,z ní je kondík dále zřejmě další cívka anebo odpor s hodnotou pod 1ohm (černé pouzdro) a končí to na prostředním pinu toho konektoru.

pravý pin konektoru je GND. v cestě byl SMD kond mezi signálem a GND,který mi tyto cesty zkratoval. Po jeho odpájení zkrat zmizel.

barva pouzdra je světle hnědá,tak předpokládám,že je to kondenzátor i dle toho zapojení.

Teď jen otázka,jaká může být asi jeho hodnota? jestli 100nF?

aligator · #3 Příspěvek od **aligator** » 28 lis 2017, 15:48

nikdo neví?

#4 Příspěvek od **Michal22** » 28 lis 2017, 19:08

U vetsiny telefonu byva na vystupu paralelni indukcnost. Tady chybu nehledej. Obcas jsem zazil,ze ultrazvuk poskodil hybridni obvody v RF casti. Ale taky klidne muzes mit uhnily nejaky prokov nebo kulicku pod BGA.
Co ti najde rucni vyhledavani?

aligator · #5 Příspěvek od **aligator** » 28 lis 2017, 19:57

zkusil jsem to zapnout bez té součástky.. (říkám si zničit telefon to nemůže).

A signál naskočil plný.zkoušel jsem volat,atd...vše běží

Ale dal bych ji tam rád...ta hodnota 100nF by snad nemusela být špatná.

EDIT: se základní deskou jsem nehýbal,nic nečistil,nic nenahříval ,nic neměnil.že by to mohlo začít fungovat při dobrém ohnutí desky..

Jen jsem vložil zpět do tel. desku pro anténu,

#6 Příspěvek od **Michal22** » 28 lis 2017, 22:05

Tak třebas trefil hřebík na palicu.
Ale:
1. 100nF je nesmysl.
2. na té (dost špatné) fotce to vypadá, že tam žádná součástka není.
3. až to budeš používat třeba měsíc v kuse, a problémy se signálem se ani jednou neprojeví, tak bych teprve jásal.

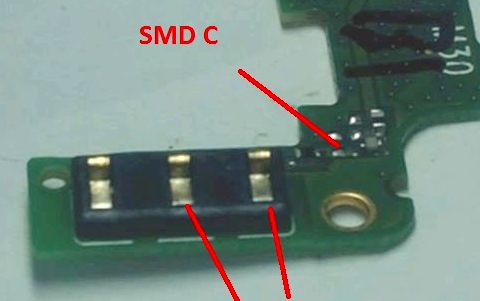

P.S.: zkusil jsem si fotku trochu zeditovat, stejně tam nic nevidím (teda pokud se bavíš o pozici SMD C).

aligator · #7 Příspěvek od **aligator** » 28 lis 2017, 22:52

No,když jsem to fotil tak už jsem ji měl vypájenou...ale měla identickè zabarvenì s tìm kondenzátorem vedle napravo.
