vrtačka NAREX EV308D (vyřešeno)

Zpráva

kovar · #1 Příspěvek od **kovar** » 29 lis 2017, 21:50

Zdravím přátelé.

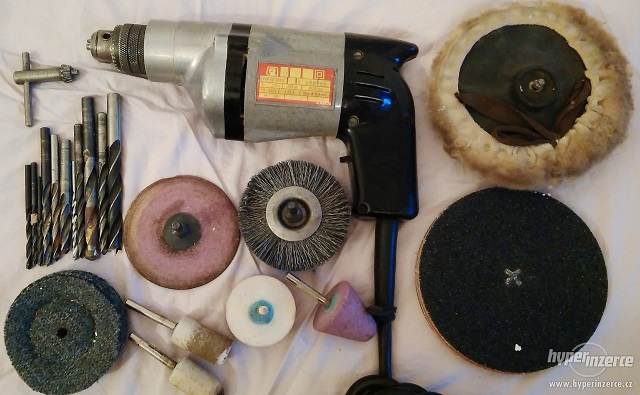

Nevlastníte někdo z Vás ještě tuhle starou vrtačku s příslušenstvím viz foto?
Kdysi se to prodávalo s velkým příslušenstvím.
Likviduji ve škole staré mašiny a mám tam i tuhle.

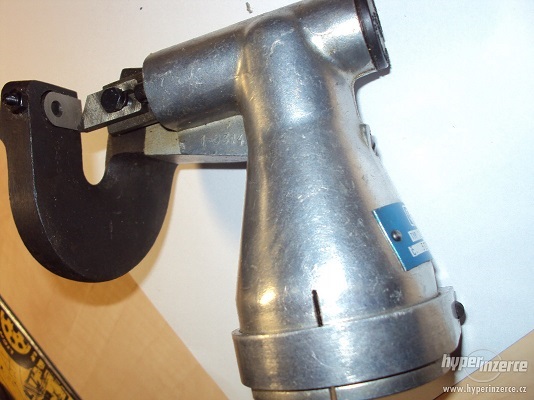

Je k tomu hoblík , pilka, nůžky na plech , lupínková pila a spousta věcí.
Je mi ale líto jen tak to vyhodit.
Chybí mi tam ale redukce z vrtačky na nástavce a vůbec nevím jak vypadá!
Pomůžete někdo?
Předem děkuji.

alles · #2 Příspěvek od **alles** » 29 lis 2017, 21:53

tuším, že pro nasazení těch bazmeků se musí sundat sklíčidlo....

#3 Příspěvek od **EKKAR** » 29 lis 2017, 21:55

Žádná redukce nebyla, nástavce se nasazujou po sundání sklíčidla na ten nákružek těsně za sklíčidlem, kterým se vrtačka uchycuje i do stojanu. Sklíčidlo je na závitu, hřídel zablokuješ zastrčením inbusovýho klíče tuším č.5 do příslušný díry v plášti a sklíčidlo povolíš buď pomocí utahovací kličky, nebo hasákem-sikovkama. Hřídel vystupující z převodovky vrtačky má na konci zářez, do kterýho zapadá opačně tvarovanej konec hřídelů těch nástavců.
Celý je to stejný jako EV108D - Kombi, liší se to nanejvejš jen průměrem tý příruby. Kombík byl 2-rychlostní a průměr upnutí měl tuším 43mm - musel bych ho jít vyhrabat ze skříně a přeměřit...

kovar · #4 Příspěvek od **kovar** » 29 lis 2017, 22:00

Na vývodu z vrtačky je jen hřídel s drážkou.
Hřídel má průměr cca 8mm
A na těch nástavcích je něco jiného!
Zítra to zkusím nafotit.

BOBOBO · #5 Příspěvek od **BOBOBO** » 29 lis 2017, 22:06

Ale Pepo ! Tak to k sobě nepatří . Unáší se to právě drážkou v hřídeli vrtačky . Howgh !

kovar · #6 Příspěvek od **kovar** » 29 lis 2017, 22:21

Jsem možná starej ale né blbej.

Na vrtačce je drážka cca 3mm a na nástavcích cca 10mm.
Něco tam zkrátka chybí mezi tím.
Proto se ptám jestli to ještě někdo má a může poradit.
A nebo jestli k tomu ještě existuje nějaký návod na sestavení.
Redukci si klidně udělám, jen musím vidět jak vypadá.

BOBOBO · #7 Příspěvek od **BOBOBO** » 29 lis 2017, 22:24

KU rva nemáš to daleko , stav se . Jsem doma po operaci , kdykoliv ! Vem svoje , ukáži Ti zase já svoje . A už nezaplavuj forum nesmysly , dokud neuvidíš . Jeden Karel v našem obvodu stačí .

#8 Příspěvek od **EKKAR** » 29 lis 2017, 22:28

Já si nejsem tak úplně jistej, jestli ty nástavce NAREX byly určený k nasazení JENOM na typ EV108D - Narex Kombi, anebo jestli na jejich pohon bylo možný použít i jinej Narexáckej typ - třeba zrovna ta Pepova EV308D. Vím, že to bylo natištěný na krabicích, ve kterejch se prodávaly ty nástavce samostatně - ke který vrtačce "pasujou", ale pokud se prodával "kufr" vícerýho příslušenství zároveň s vrtačkou jako pohonným agregátem, tak u toho ta informace o různejch možnostech pohonu chyběla - nebyla potřeba, pohonnej motorek byl součástí kompletu ... Kombík byl navíc dvourychlostní, měl otáčky 900 a 2000RPM podle polohy "řadicí vidličky" na levým boku převodovky. Tahle EV308D vypadá jako jednorychlostní.

Ale jestli ta Pepova EV308D má sklíčidlo na závitu a v hřídeli na konci příčnou drážku, tak by ty nástavce na ni pasovat měly - rozhodující bude průměr tý kulatý části a hloubka zasunutí do nástavce, jestli ta hřídel vrtačky vůbec dosáhne na protikus v nástavci. Vím, že u Kombíka byl i "mezikroužek", kterým se dal vymezit menší průměr tý válcový části vrtačky v nástavci většího průměru.

BOBOBO · #9 Příspěvek od **BOBOBO** » 29 lis 2017, 22:35

Ku rva Karle zase ho vno . Narex měl větší průměr , než západ . Tak se snažil přiblížit . Jako cokoliv . Já mám svoje-říká výrobce . Prostě Pepo přijeď .

#10 Příspěvek od **masar** » 29 lis 2017, 22:45

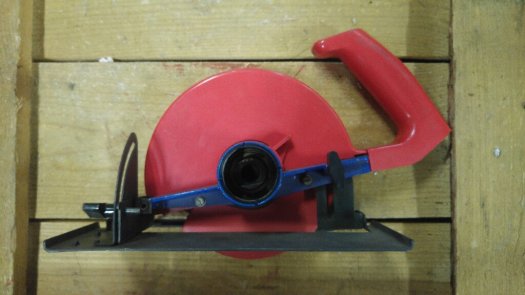

Ta pila k EV308D nepatří, protože je určena k vrtačkám s upínacím průměrem 43mm, zatímco k EV308D patří pila P408 s upínacím průměrem 45mm.
Obrázek

#11 Příspěvek od **EKKAR** » 29 lis 2017, 22:54

Bořku, táta ten komplet EV108D + kufr příslušenství měl. Já jsem se s ním něco nadělal už jako kluk. Ten mezikroužek tam byl - a já nikde nepsal, že bych ho někdy k něčemu použil, včetně nějakýho srovnání se "západem" - ale v návodu v seznamu dílů v sadě bylo jasně napsaný "vymezovací kroužek pro příslušenství s větším průměrem příruby" - vím to, protože jsem se na to speciálně koukal, k čemu to tam je, když k používání příslušenství ze samotnýho kufru to potřebný nebylo. Takže ASI NĚJAKÝ NÁSTAVCE S JEŠTĚ VĚTŠÍM PRŮMĚREM EXISTOVALY - akorát já se s nima nesetkal. O západních vrtačkách ani nástavcích jsem do tohohle vlákna nenapsal až do tohohle příspěvku ani písmenko - takže laskavě mě přestaň obviňovat z fantazírování, když tady chytá fantas akorát tak tebe.

kovar · #12 Příspěvek od **kovar** » 29 lis 2017, 23:07

masar-zítra nafotím štítky a budeme chytřejší

kovar · #13 Příspěvek od **kovar** » 29 lis 2017, 23:09

Kájo , ta moje vrtačka nemá pro sklíčidlo závit ani kužel.

kovar · #14 Příspěvek od **kovar** » 29 lis 2017, 23:13

Tohle je správné označení.
https://stroje.bazos.cz/inzerat/8081112 ... KR-140.php

BOBOBO · #15 Příspěvek od **BOBOBO** » 30 lis 2017, 07:46

No vidíš , jak je to jednoduchý . To je novější typ . Ten mají novější vrtačky .TEČKA
Nevím Karle , s čím sis hrál v uhláku , ale tuto celou soupravu včetně soustruhu mám a používám v dřevěnné bedýnce se zámkem od nova . Mimo vrtačky a soustruhu tam ještě je okružní pila a štychsége , sorry , zrovna mi nejde na jazyk čeština . Ten soustruh jsem si ještě o 40cm prodloužil a na něm vytočil paličky na dláta , o kterých zde byla nedávno řeč . Jóóó vlastně součástí byla i tři dláta na soustruh .
PS Ten nástavec na plech tam nebyl , škoda , nemáš jich více ?
