klopný obvod proč nefunguje

#1 Příspěvek od rovina »

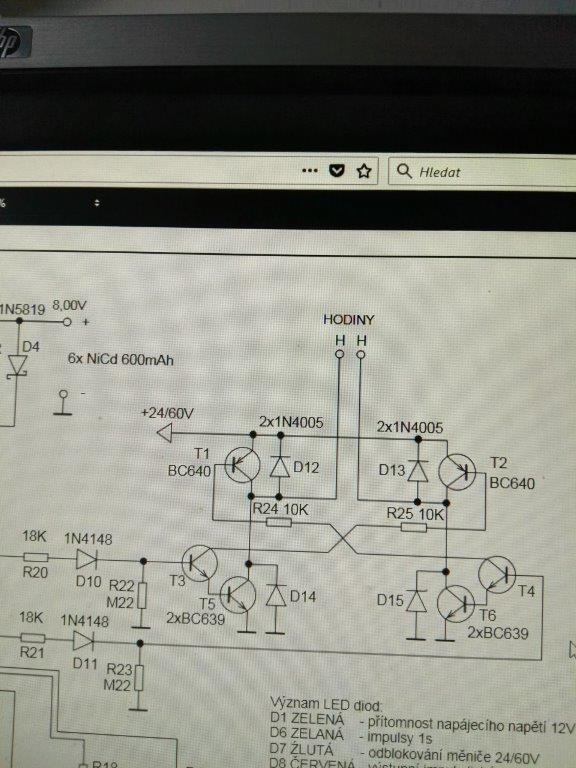

Dobrý den chtěl bych se zeptat proč nefunguje tento klopný obvod na 60V ,na 24V je funkční dik za pomoc
Přílohy
(70.09 KiB) Staženo 337 x
Uživatelský avatar
mi-ro
Příspěvky: 8747
Registrován: 08 úno 2005, 00:00
Bydliště: rovina u Kolína

#2 Příspěvek od mi-ro »

To není klopák ale H můstek pro řízení podružných hodin. Proč nefunguje na 60V a na 24V ano? Pravděpodobně některý z polovodičů neudrží 60V i když by podle katalogu měl.
..to bude jen ňákej odpůrek
Uživatelský avatar
rovina
Příspěvky: 7
Registrován: 20 led 2016, 00:00

#3 Příspěvek od rovina »

dik ale jsem clovek ktery tomu moc nerozumi uz se stim trapim tyden a nevim co stim no budu zkouset menit odpory zatim co jsem si ubastlil tak me fungovalo mohl bych si ten h mustek koupit uz by me to vyslo i levneji ale chci nad tim vyzrat
Uživatelský avatar
elektrosvit
Příspěvky: 2517
Registrován: 27 čer 2016, 00:00

#4 Příspěvek od elektrosvit »

Lepší než zkusmo měnit odpory bude napsat sem naměřené hodnoty napětí.
Uživatelský avatar
rovina
Příspěvky: 7
Registrován: 20 led 2016, 00:00

#5 Příspěvek od rovina »

no uz jsem na to asi prisel ja to delal podle tohoto schematu a ten menic napeti neda potrebny proud ted to jdu ymerit
http://files.picmicro.webnode.cz/200000 ... hodiny.pdf
Uživatelský avatar
Atlan
Příspěvky: 4514
Registrován: 10 kvě 2004, 00:00
Bydliště: Košice

#6 Příspěvek od Atlan »

To mas velke stastie ze ta ten menic nenakopal do zadku troska vecsie napatie a ten io ti zakyve dymom.

A dufam ze ta tlmivka v menici co tam mas je na toroide s priemerom aspom 1,5cm.
Uživatelský avatar
rovina
Příspěvky: 7
Registrován: 20 led 2016, 00:00

#7 Příspěvek od rovina »

jo je na prumeru vnejsim 20mm.To je ten menic tak nebezpecnej nebo co?
No ja tomu cloveku psal ale on me neodpovedel tak jsem si to udelal na arduinu.
Uživatelský avatar
procesor
Příspěvky: 5286
Registrován: 02 říj 2009, 00:00
Bydliště: PO

#8 Příspěvek od procesor »

Nie je veľa (60V) na 34063? Nad 40V je treba použiť nejaký transformačný prevod.
Uživatelský avatar
Atlan
Příspěvky: 4514
Registrován: 10 kvě 2004, 00:00
Bydliště: Košice

#9 Příspěvek od Atlan »

Ved prave vnutorny tranzistor zvladne max 65 az 68 V pti 70 ide len dym.
Aj to su hodnoty mimo katalogu tak ze treba externy tranzistor.
Stacilo by pozriet osciloskopom co sa deje.
Predpokladam ze snimaci odpor 0,22r ke velky dal by som 2 paralelne.
Alebo vypocitaj si to kalkilator existuje.
Aky prud pozadujes na 60V
Uživatelský avatar
OMA50
Příspěvky: 270
Registrován: 17 bře 2013, 00:00

#10 Příspěvek od OMA50 »

tady na 60V používá už relé

http://retrocas-cz.webnode.cz/opakovacirele/

asi se tam řeší podobný problém
Uživatelský avatar
elektrosvit
Příspěvky: 2517
Registrován: 27 čer 2016, 00:00

#11 Příspěvek od elektrosvit »

V datašitu je dokonce uvedeno dovolené U_CE spínacího tranzistoru jen 40 V, tj. při napájení z 12 V může být v režimu zvyšovače napětí zvýšeno max. na 28 V. Zapojení je komplet včetně hodnot jednotlivých prvků převzato z datašitu, změněny jsou pouze hodnoty odporů v děliči z výstupu (C7) na pin 5, aby na pinu 5 bylo potřebných 1,25 V při obou nastavených výstupních napětích. Na 24 V to autorovi (nemyslím teď uživatele rovina) fungovat mohlo, na 60 V těžko.
Uživatelský avatar
rovina
Příspěvky: 7
Registrován: 20 led 2016, 00:00

#12 Příspěvek od rovina »

no ja jsem to udelal podle toho schematu a na vystupu jsem mel 59,5V protoze me nesly ty hodiny tak jsem udelal druhej a mel jsem na vystupu 48,7V ale asi ten obvod dava malo proudu tak me napeti pri zatezi spadlo pod 20V resil jsem H-mustek v domeni ze je tam neco spatne proud pod 100mA,hodiny jsou 60V-0,35W
Uživatelský avatar
elektrosvit
Příspěvky: 2517
Registrován: 27 čer 2016, 00:00

#13 Příspěvek od elektrosvit »

Teď si uvědomuji, že jsem v předchozím postu napsal blbost: Při demagnetizaci je tranzistor ve zvyšujícím měniči namáhán součtem napětí zdroje a napětí na tlumivce. Toto napětí zmenšené o úbytek na nulové diodě (D5) se pak objeví na výstupu (C7). Zároveň toto napětí nesmí být větší než dovolené U_CEmax spínacího tranzistoru. Takže maximální hodnota výstupního napětí není 28 V, jak jsem psal, ale 40 V (při zanedbání úbytků).
Oproti datasheetovému zapojení (str. 5) je v tom Tvém ještě změna: tlumivka L1 je připojená až za odporem R6, kdežto v tom datasheetovém před ním (mají jej označený pouze hodnotou 180 Ω), tj. měla by správně být připojena hned za proudový bočník R5. Proto Ti výstupní napětí při zatížení zřejmě padá. Ale těch 60 V radši nezkoušej, šváb by je nemusel vydržet.
Uživatelský avatar
Atlan
Příspěvky: 4514
Registrován: 10 kvě 2004, 00:00
Bydliště: Košice

#14 Příspěvek od Atlan »

60 vydrzi neboj, troska som ho trapil ale zicher to nieje zhorel ked som chcel 72V. Max bolo tusim 68v potom blik a koniec.
Uživatelský avatar
elektrosvit
Příspěvky: 2517
Registrován: 27 čer 2016, 00:00

#15 Příspěvek od elektrosvit »

Jestli to máš ověřené, tak proč ne. Já bych měl z překračování katalogových hodnot strach. :wink:
