STR G6352

Zpráva

jerab · #1 Příspěvek od **jerab** » 14 led 2018, 18:13

Zdravím, mám dotaz na základě čeho určit tento obvod zda je vadný.Podle schéma má mít 1- 280V. má 326V
4- 17.8. má 11V
5- 0,5V má 0.07V
s těmito obvody nemám žádnou praxi a co se týče teorie,nikde jsem nezískal literaturu.

#2 Příspěvek od **Zaky** » 14 led 2018, 18:43

Na 11V ti to nenaběhne, je to pod UVLO hodnotou. Cykluje to, nebo to vůbec neběží? V první řadě zkontroluj ten pravděpodobně jediný elyt okolo něj. Musí být v pořádku, protože se musí nabít tak, aby energie v něm obsažená stačila na rozběh zdroje a pak následně aby korektně filtroval napájení z pomocného vinutí. Podle uvedených hodnot, pokud není přerušený bočník mezi pinem 2 a 3, IO proražený není, takže špatný být nemusí. Pokud bude C zaručeně dobrý a pokud si na to troufáš, můžeš zkusit IO na dotyčný C "přinapájet" pomocným zdrojem (laboratorním s proudovým omezením), bylo by ale vhodné zařízení nezkoušet na síť, ale na nějaký bezpečný měkký zdroj. Pokud provedeš ono "přinapájení", měl by se zdroj rozběhnout i z nějakého malého napětí, třeba 24V, i když nebude dávat samozřejmě na výstupu plné napětí, ale mělo by být osciloskopem vidět spínání vnitřního mosfetu mezi pinem 1 a 2. Pokud by byl přerušený bočník, je IO na 100% vadný. Literatura, tedy datasheet zde: http://dalincom.ru/datasheet/STRG6653.pdf

dj_rizek · #3 Příspěvek od **dj_rizek** » 14 led 2018, 18:43

Jak jsou na tom součástky kolem?
Pin4:
On-State Voltage VINT Turn-on, increasing VIN 14.4 16 17.6 V
Under-Voltage Lockout VINQ Turn-off, decreasing VIN 9.0 10 11 V

http://dalincom.ru/datasheet/STRG6653.pdf

jerab · #4 Příspěvek od **jerab** » 14 led 2018, 19:47

Totálně mrtvé!

#5 Příspěvek od **Zaky** » 14 led 2018, 21:39

A co ten kondenzátor? A bočník?

#6 Příspěvek od **masar** » 14 led 2018, 23:42

jerab píše:Totálně mrtvé!

No pozor, ten pin1 je "živý" až moc. Na pinu 4 musí napětí vystoupat až nad +16V, aby obvod startoval. Je přivedeno přes odpory z můstkového usměrňovače (jednocestné usměrnění) a filtrováno elektrolytem (desítky uF/50V). Zkontroluj snímací odpor (zmiňovaný bočník) v Source spínacího tranzistoru (pin2), má několik desetin Ω.
:wink:

jerab · #7 Příspěvek od **jerab** » 18 led 2018, 14:37

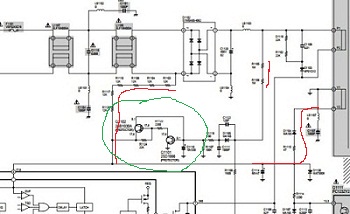

Tak se tu opět vracím.Mám zkontrolované odpory (červeně) vyměněn C 1114 R1113 ,zenerovka D1130 se zdá být dobrá,ale není mě jasné jakou funkci mají ty dva tranz.

#8 Příspěvek od **Zaky** » 18 led 2018, 15:23

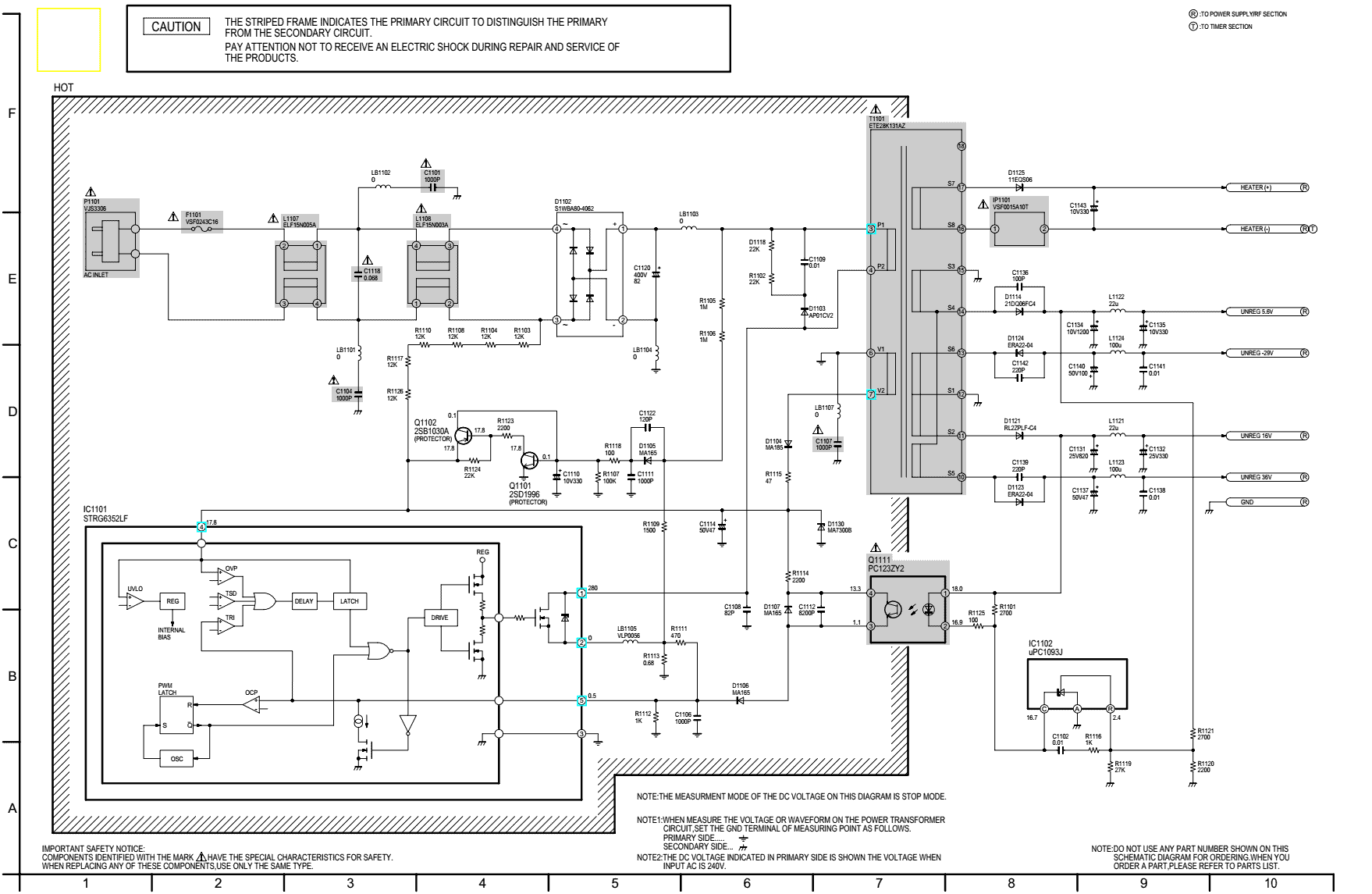

Nahraj sem schéma celého primáru zdroje a v takovém rozlišení, aby na něm bylo něco vidět.

#9 Příspěvek od **masar** » 18 led 2018, 17:10

Je to tam přece napsáno (PROTECTOR).
A když se trošku zamyslíš, tak zjistíš i to, jak funguje.
Já ti to pro tentokrát prozradím:
Je to ochrana při přerušení odporu R1113 v důsledku nějaké jiné závady. Také při zvýšení napětí na tomto odporu v důsledku nadproudu. Přitom se ss napětí na bázi Q1101 zvýší tak, že oba tranzistory sepnou (jsou zapojeny jako tyristor) a tím se zkratuje napájení pinu 4 (přes b-e Q1101). Tím se vyřadí zdroj z činnosti.
:wink:

jerab · #10 Příspěvek od **jerab** » 18 led 2018, 18:41

Takže to mohu chápat tak,že mohou být příčinou snížení napětí na vývodu 4 a tím mě zabrání nastartování obvodu?

#11 Příspěvek od **Zaky** » 18 led 2018, 19:07

R1113 byl přerušený? Pokud ano, tak je IO po smrti. Změř přitomnost pn přechodu mezi piny 1 a 2 IO, nebo jen odpor (při vypnutém zdtroji a vybitém filtračním C ! a nejdřív si tam sáhni pro sichr voltmetrem, že tam není žádné napětí, ať si nezrušíš multimetr). Pokud se doměříš zkratu, což předpokládám, tak bude třeba nový IO a nutná kontrola R1111, R1112, D1106, D1107, optočlenu a R1114. Zejména při vadném R1111 si zrušíš obratem další IO. A doufám, že to zkoušíš přes žárovku!

#12 Příspěvek od **masar** » 18 led 2018, 20:00

Napsal jsem to blbě. Při přerušení R1113 už ochrana nemá co chránit. Má chránit před nadproudem spínače a tím zabránit jeho poškození.

jerab píše:Takže to mohu chápat tak,že mohou být příčinou snížení napětí na vývodu 4 a tím mě zabrání nastartování obvodu?

Nikoliv, pokud ochrana zareaguje, bude na pinu 4 +0,7V, ne +14V.
:wink:

jerab · #13 Příspěvek od **jerab** » 18 led 2018, 21:47

autor:masar
R 1113 přerušený není! Q1101 má na B 150mv,vývody 1-2 nemají zkrat.Snažím se pochopit funkci ale není mě jasné,odkaď se bere 17V pro (4) určitě né z pomocného vynutí.Kde by se tam vzalo? Je možné,že by snížení dělala zenerovka D1130? Změřením ohm.se zdá že je v pořádku.

#14 Příspěvek od **masar** » 18 led 2018, 22:00

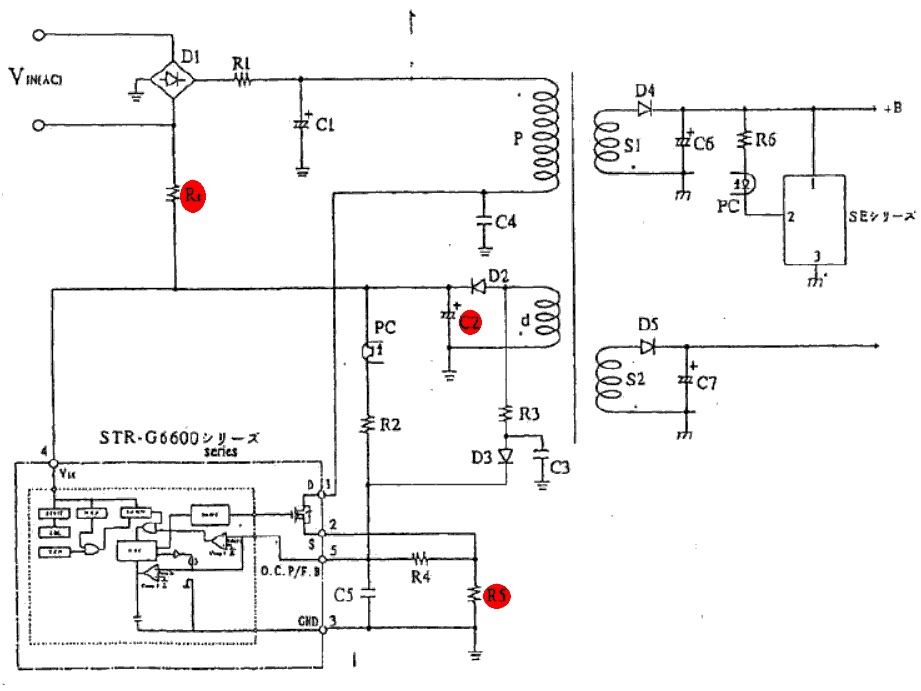

Napětí pro vývod pin se bere ze síťového jednocestně usměrněného napětí o amplitudě přes +320V, které přes sériové řazení odporů nabíjí elektrolyt na pinu 4 až na napětí, při kterém startuje IO. Zenerova dioda má mít napětí 30V a zajišťuje ochranu před přepětím.
:wink:

jerab · #15 Příspěvek od **jerab** » 19 led 2018, 18:19

tak už opavdu nevím .Všechno jsem proměřil, zkrat na výstupu není.snažím se zaměřit na to,proč je na 4 snížené napětí.C je měněný řetězec odporů je v pořádku.Napadlo mě že tu 4 odpojím a změřím jestli to napětí nestoupne ale nejsem si jistý,zda to mohu udělat.Jinak asi bude IO vadný.
