Schéma zdroje Popcorn Hour C-300

Zpráva

#1 Příspěvek od **teufel** » 19 led 2018, 15:57

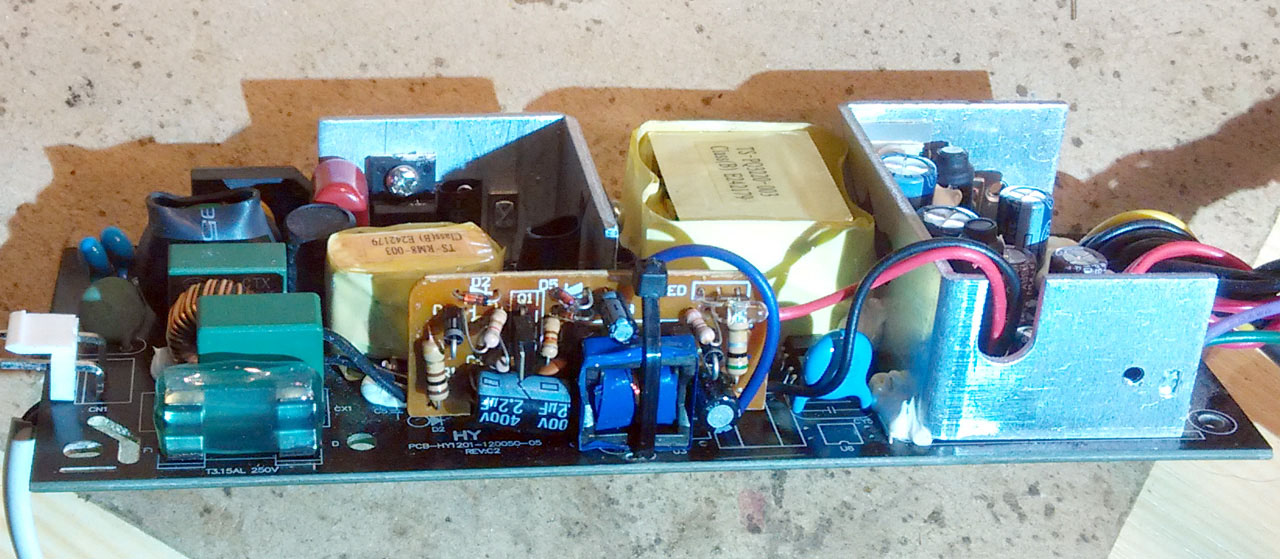

přinesl mi kamarád přehrávač s vadným zdrojem. Zdroj už v minulosti "odborně" opravili v servisu tak, že původní StandBy zdroj 5 V z desky odstranili a nahradili destičkou zdroje, nejspíš z nabíječky pro telefon. Na tráfku tohoto přibastleného zdroje je přivinuto pár závitů, zřejmě pro napájení a spouštění hlavního měniče zdroje. Abych to rozchodil, hodilo by se mi původní schéma zdroje. Nemáte ho prosím někdo? Přikládám fotku přibastleného adaptéru

#2 Příspěvek od **teufel** » 21 led 2018, 16:14

Opraveno. Závada byla klasická, naštěstí nic neshořelo. Několik vyschlých elektrolytů (žádný z nich nafouklý!). A pak to, čemu říkám "napěťová koroze" napěťově namáhaný vývod vypadá, že je zapájený v pořádku, ale nevede, kolem vývodu je mikroprasklina. Stačí obvykle propájet.
