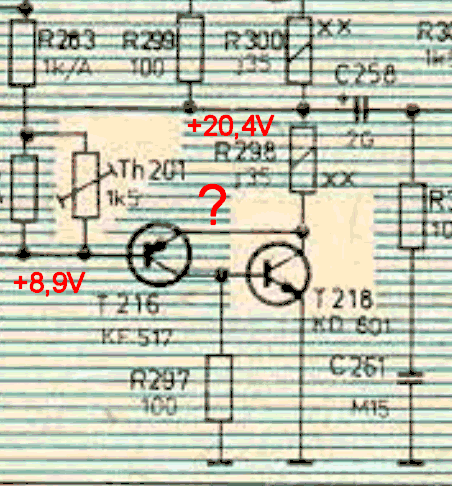

Zdravím,řeším už třetí den koncový zesilovač na B73 a už nevím.Začal pravý kanál najednou jen chraptit a to ne pořád a jen při zesílení. Koncák má brát klidový proud 35mA a bere jen 2,5mA. Proměřil jsem snad všechny diskrétní součástky.Měřil jsem i T215,217,216.Naměřil jsem B-T217-10,7V má byt22,5V,B-T216-8,9V má být 20,4V,B-T218-0V má být 0,53V.C258 20,4V takže půlka napájecího.Napětí na T214 sedí v jisté toleranci.V prozatimní dilně mám dnes 12 stupňů tak bych to už rád dořešil.Neměřil jsem akorát koncové TR ale to by na středu snad nebylo půlka napájecího napětí.
http://www.radiojournal.cz/schemata/b73-predb.pdf
Budu vděčný za všechny rady.
Martin
Koncový stupeň 2xKD607
Moderátor: Moderátoři
A proč píšeš v nadpisu o koncovém stupni 2xKD607, když do B73 nic takovýho nepatří? Jestli se dobře pamatuju, dávali tam zpočátku KD601 a později KD605. S ohledem na výkon a napájení naprázdno jsou i KD605 luxusem
a používat tam KD607 je spíše kontraproduktivní.
Výkonový tranzistory s nejvyšším dovoleným Uceo z dané řady mají obvykle i dost malé h21e, což pak zbytečně namáhá budiče a způsobuje to i další zbytečný komplikace.
Naopak mezi subtypy dané řady má každý druhý kus h21e i přes 100 při Ic=4A.
Takový tranzistor se mezi KD607 i KD602 najde jen velmi výjimečně.
Je ta zenerka opravdu v pořádku? Vyletuj ji ven a změř ji při Iz třeba 10mA. Nemáš zkratovanej termistor? Někdy míval při "velkých manipulacích" překroucený vývody, že se zkratly. Předpětí/klidový proud je odvozený z napětí na zeneře. Ale jestli to vysloveně nepříjemně chraptí, že reprodukci skoro nerozumět, tak to není jenom vypadlý předpětí, ale je tam střelený něco víc. Nauč se měřit tranzistory a přijdeš na to. Dneska všeci měříte tranzistory digitálama a poznáte na nich tak leda velký hovno. i tranzistor s nabouraným B-E přechodem klidně ukáže betu a při měření na testeru trandů /při 1mA/ taky neukáže nic podezřelýho. Ale až zatížíte E-B přechod třeba dvaceti miliampérama analogovýho ohmmetru na rozsahu x1Ω, tak uvidíte ten propastný rozdíl mezi B-E a B-C v propustným směru.
Nemít analogovej ohmmetr s 1,5 a 3V měřicího napětí a schopný dodat do rozsahu x1Ω proud až 50mA, tak mnohý všelijak nabořený tranzistory, nebo nečistotama zdegradovaný, rejžácký nepodarky bych hledal trojnásobek času.
Někdy takhle měřím nf tranzistory i zaletovaný. Rozsah x1Ω a měřicí napětí 1,5V nic nepoškodí a okolní odpory to příliš neovlivní.
To jsou ty "zázraky", co mi jako vyvalenýmu smradovi předváděli staří machři s Avometama dvojkama. Klep klep hrotama Avometu a pic, máme ho, hajzla nabořenýho bambusovýho, nebo nabořený asfalťák.
"Jak jste na to mohl tak rychle přijít, pane Kašpařík?" "ToVíšMladejToSouTyLetitýZkušenosti" a potom hned "TakyToJednouBudešUmětKdyžTiToPude".
a používat tam KD607 je spíše kontraproduktivní.
Výkonový tranzistory s nejvyšším dovoleným Uceo z dané řady mají obvykle i dost malé h21e, což pak zbytečně namáhá budiče a způsobuje to i další zbytečný komplikace.
Naopak mezi subtypy dané řady má každý druhý kus h21e i přes 100 při Ic=4A.
Takový tranzistor se mezi KD607 i KD602 najde jen velmi výjimečně.
Je ta zenerka opravdu v pořádku? Vyletuj ji ven a změř ji při Iz třeba 10mA. Nemáš zkratovanej termistor? Někdy míval při "velkých manipulacích" překroucený vývody, že se zkratly. Předpětí/klidový proud je odvozený z napětí na zeneře. Ale jestli to vysloveně nepříjemně chraptí, že reprodukci skoro nerozumět, tak to není jenom vypadlý předpětí, ale je tam střelený něco víc. Nauč se měřit tranzistory a přijdeš na to. Dneska všeci měříte tranzistory digitálama a poznáte na nich tak leda velký hovno. i tranzistor s nabouraným B-E přechodem klidně ukáže betu a při měření na testeru trandů /při 1mA/ taky neukáže nic podezřelýho. Ale až zatížíte E-B přechod třeba dvaceti miliampérama analogovýho ohmmetru na rozsahu x1Ω, tak uvidíte ten propastný rozdíl mezi B-E a B-C v propustným směru.
Nemít analogovej ohmmetr s 1,5 a 3V měřicího napětí a schopný dodat do rozsahu x1Ω proud až 50mA, tak mnohý všelijak nabořený tranzistory, nebo nečistotama zdegradovaný, rejžácký nepodarky bych hledal trojnásobek času.
Někdy takhle měřím nf tranzistory i zaletovaný. Rozsah x1Ω a měřicí napětí 1,5V nic nepoškodí a okolní odpory to příliš neovlivní.
To jsou ty "zázraky", co mi jako vyvalenýmu smradovi předváděli staří machři s Avometama dvojkama. Klep klep hrotama Avometu a pic, máme ho, hajzla nabořenýho bambusovýho, nebo nabořený asfalťák.
"Jak jste na to mohl tak rychle přijít, pane Kašpařík?" "ToVíšMladejToSouTyLetitýZkušenosti" a potom hned "TakyToJednouBudešUmětKdyžTiToPude".
Spíš by tě mělo zajímat, která z těchto dvou součástek je vadná. Obě být v pořádku nemohou. Zenerku může změřit potom.sinclair píše:...Je ta zenerka opravdu v pořádku? Vyletuj ji ven...
- Přílohy
-

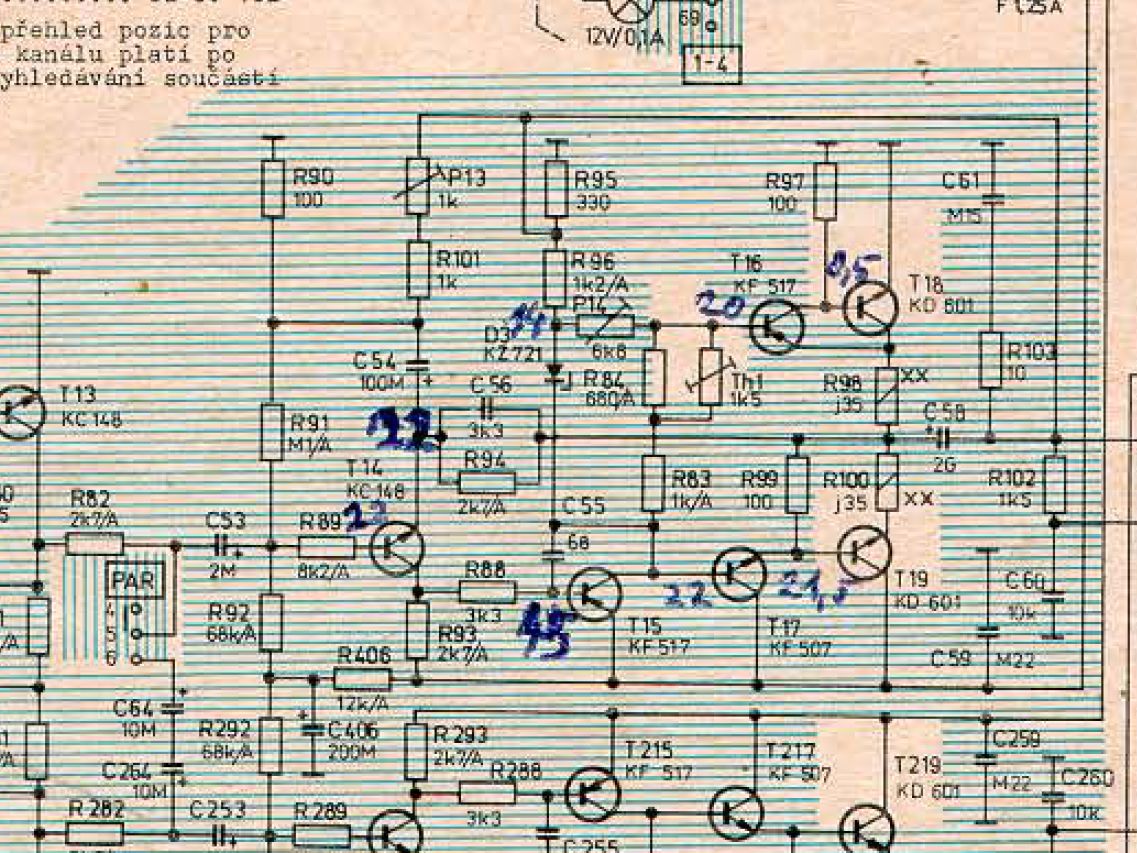

Naměřeno.png- (66.64 KiB) Staženo 205 x
Dostal jsem se ktomu až včera večer.Tak zenerka v pořádku,R 298 take.Byl to T216,Přitom jsem ho měl venku protožě měl uhnilý vývod tak jsem ho nadstavoval a měřil.Omlouvám se ,ale v tu chvíli jsem si neuvědomil že nemůže být takový rozdíl na přechodu tranzistoru.Samozřejmě jsou tam KD601,byl to překlep.Díky všem za rady,vždy mě nasměrujete správným směrem.Jsem rád že už chodí jak má.Ještě nereagoval druhý kanál na potenciometr výšek.Byl přerušen vývod pro jezdec potenciometru tak jsem ho vyměnil.
