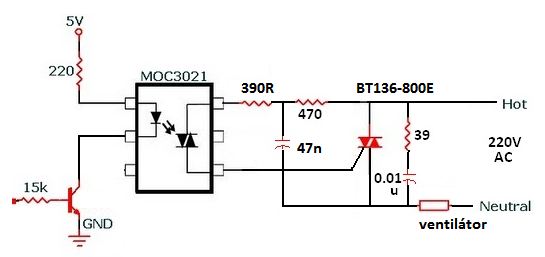

Chtěl bych se zeptat, z jakého důvodu nefunguje fázové řízení otáček ventilátoru na schématu viz příloha. MOC3021 dostane napětí 4ms po detekci zero crossingu, vypne se po dalších 5 ms. Nicméně na výstupu je trvale plná sinusovka. Kde dělám chybu?
Děkuji
Řízení otáček ventilátoru
Moderátor: Moderátoři
Řízení otáček ventilátoru
- Přílohy
-
otacky.png- (53.63 KiB) Staženo 125 x
Plná sinusovka napětí nebo proudu?
Pokud v proudu, tam mám jednoduché vysvětlení. Ventilátor je indukční zátěž, tam má smysl spínat od 90° pro čistou indukčnost, pro RL to bude méně (vaše 4 ms jsou tedy někde na hraně). Napětí triaku by mělo vypadat jako sinusovka bez prostředního kousku kolem amplitudy.
Pokud v proudu, tam mám jednoduché vysvětlení. Ventilátor je indukční zátěž, tam má smysl spínat od 90° pro čistou indukčnost, pro RL to bude méně (vaše 4 ms jsou tedy někde na hraně). Napětí triaku by mělo vypadat jako sinusovka bez prostředního kousku kolem amplitudy.
Je rozumné začínat se žárovkou, průběhy na ní jsou čitelnější. Pak se teprve pouštět do indukčnosti. Potom bych hledal chybu někde v buzení. Podívat se na řídicí pulzy, jestli jsou v pořádku (pokud vám to osciloskop dovolí). Řídicí obvod jste předpokládám převzal z datasheetu toho optotriaku, takže tam by neměl být problém. Pokud svítí pořád naplno, čekal bych něco proraženého (hlavní triak nebo optotriak). Zkusit je tedy prověřit.
Jen tak pro zajímavost přikládám obrázky, které jsem vyštachal z nějakého oživování regulátoru s antiparalelními tyristory. Tam šlo o spínanou dekompenzační indukčnost ke kondenzátoru (SVC - Switched Variable Capacitor). Jak je vidět, taky jsme začínali s odpory, indukčnost jsme zapojili později a kondenzátory (ty už jsou mimo spínání, napevno, paralelně) ještě později.
Jen tak pro zajímavost přikládám obrázky, které jsem vyštachal z nějakého oživování regulátoru s antiparalelními tyristory. Tam šlo o spínanou dekompenzační indukčnost ke kondenzátoru (SVC - Switched Variable Capacitor). Jak je vidět, taky jsme začínali s odpory, indukčnost jsme zapojili později a kondenzátory (ty už jsou mimo spínání, napevno, paralelně) ještě později.
- Přílohy
-
- 134304.BMP.png
- Totéž na odporu. Fialová neměřila.
- (7.15 KiB) Staženo 123 x
-
- 152938.BMP.png
- Podařilo se mi najjít jeden obrázek napětí na zátěži žlutě (ona to byla dvojce tyristorů, ale to je jedno) a proudu indukčností modře. Zeleně je napětí sítě, fialová je nepodstatná, to bylo řídicí napětí generátoru impulzů. Zátěž byla čistě indukční. Napě
- (7.87 KiB) Staženo 124 x
Ještě mě napadlo zkusit ten optotriak nahradit nejdřív rozpojeným obvodem, pak by neměl téct proud, potom doidou v jednom a ve druhém směru, žárovka by měla svítit slaběji. Tím se zkontroluje jednak hlavní triak, jednak řídicí obvod až po optotriak a tím bude jasno, nebo se přinejhorším zúží okruh podezřelých.
Nemusím snad připomínat, že jestli pracujete se sítí, je potřeba všechno dělat s maximální opatrností.
Nemusím snad připomínat, že jestli pracujete se sítí, je potřeba všechno dělat s maximální opatrností.
-
