MP3 board - VS1053B a zesilovac

Zpráva

PC-maniak · #1 Příspěvek od **PC-maniak** » 22 dub 2018, 16:29

Zdravim omlouvam se nevim kam jinam to strcit =)

jsem absolutni audio amater .. a resim tu jeden problem

mam postavene wifi radio s ESP8266 + VS1053B

kdyz do VSka pripojim jen sluchatka je vse OK cistouckej zvuk jak ma byt ..

ale kdyz to chci prohnat zesikem(abych pripojil normalni radio repro - pouzivam skatuli z radia) tak to skrka brumla prdi a kdo vi co jeste vsechno a zvukje takovej jakoby rozblitej ... divne se to popisuje .. takovej moderni bzukot .. :lol:

zkousim to na tomhle zesiku Klikni ten by stacil ..

ale pro jistotu sem hned objednal tenhle : Odkaz

tak se ptam zda to je opravdu tim ze by mohl byt zesik KO nebo to je v necem jinem ?

lesana87 · #2 Příspěvek od **lesana87** » 22 dub 2018, 16:43

A jak to máš zapojené? Ten výstup je diferenciální vůči GBUF a ten se nesmí spojit se zemí.

#3 Příspěvek od **Hill** » 22 dub 2018, 16:53

Naprosto skvělý popis zvuku... ještě tak zadžemovat radar a je to dokonalé.
Přesto to zkusím a předpokládám, že zapojené to máš správně.
Sice tomu zesíku připisují skvělé vlastnosti co do vyzařovaného rušení (je to třída D, takže PWM), ale to platí za dalších podmínek uvedených v katalogovém listu samotného integráku. Pochybuji, že na to je v manuálečku dodávanému k modulu upozorněno, počítá se s tím, že víš, na co je třeba dávat pozor.
Opakovací frekvence použitá v zesilovači a z něj vyzařovaná může interferovat s hodinami rádiového modulu, ať už se tam dostává anténou nebo po napájení.

Pro začátek zkus napájet zesilovač jinou baterkou, než zdroj signálu. Napájecí vodiče pokud možno co nejkratší a raději zkroucené, neškodí napájecí piny modulu zablokovat ještě kondíkem 220 µ (vazbit to může i na vnitřním odporu zdroje).
Stejně tak není na škodu vést vývody k reproduktorům kroucenými páry, to také omezí vyzařování.
A pak dej vědět.

ccode · #4 Příspěvek od **ccode** » 22 dub 2018, 17:33

Podobný problém řeší tady, zkus to pročíst jestli ti to nějak pomůže.
KA-Radio
https://www.facebook.com/groups/162949914181385/

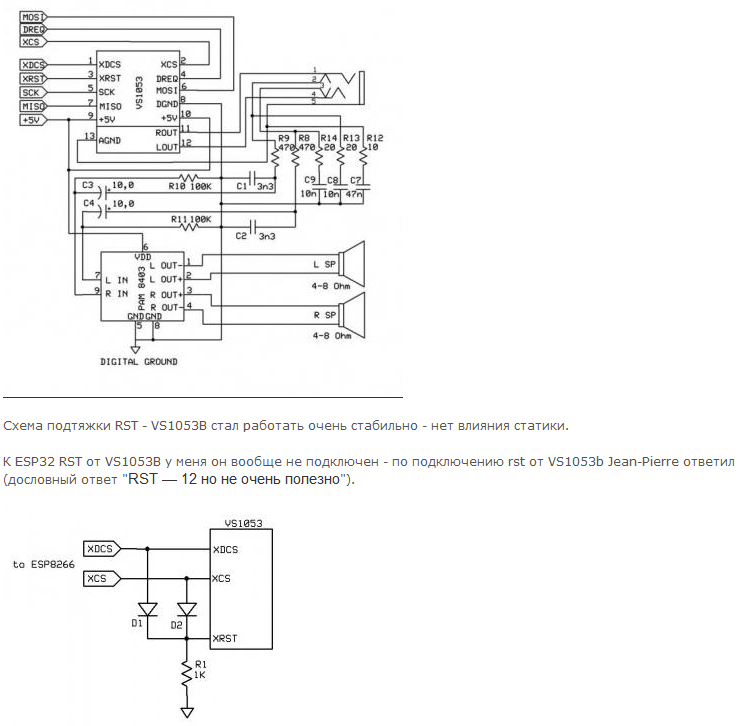

Detail pro připojení zesilovače k VS1053
https://www.facebook.com/photo.php?fbid ... ater&ifg=1

PC-maniak · #5 Příspěvek od **PC-maniak** » 22 dub 2018, 17:35

Zdravim ten popis zvuku no ja vas chapu opravdu se to blbe popisuje .. neni to klasicke ruseni jako u normal radia .. je to takove "digitalni bliti .."

zkusim pak nahrat mp3 nejaky kousek a dat to sem =)

puvodne sem mel GBUF zapojeni normalne na gnd mezi Rin a Lin ale to sem pak uz hledanim po netu zjistil ze nesmi prijit na zem a je dobre ho nezapojovat .. problem se zlepsil ale furt tam je ..

zapojene to ted mam uplne standartne(pro me standart) Lout na Lin .. Rout na Rin ..

zkusim jine napajeni .. to sem ted i nasel nejake forum kde zminuji DC/DC isolator ale ta jeho cena je tfujtajxl tak zkusim napajet zesilovac z jineho zdroje a uvidim =) diky zatim za vase rady

#ccode nemam na ten web pristup

ccode · #6 Příspěvek od **ccode** » 22 dub 2018, 17:52

Odkazy jsou na facebook (uzavřená skupina) KaRadio, požádej si o přijetí (tedy jestli chceš).

Dále je možné podívat se tady (azbuka) - nutno prolistovat.
http://arduino.ru/forum/proekty/wi-fi-i ... io?page=38

strana 38

PC-maniak · #7 Příspěvek od **PC-maniak** » 22 dub 2018, 19:00

Tak odeleni zdroje pomohlo zvuk je ted dobrej i s tim 3w zesikem

ted je to zapojene : R na R, L na L , GBUF na GND zesiku

tak v nejhorsim to vyresim pridanim dalsiho zdroje do radia .. ale tomu bych se rad vyhnul tolika mista tam neni =(

a kupovat DC/DC isolator za 7stovek z tme se mi nechce .. je nejaka moznost jina jak tohodle docilit ? diky moc vsem =)

lesana87 · #8 Příspěvek od **lesana87** » 22 dub 2018, 19:18

Tak dva operáky, asi rail-to-rail, jestli to napájíš 3,3V.

Edit: Měl jsi GBUF na zem přes 10Ω a 47nF, když jsi ho neměl zapojenej do zesilovače? A L a R oddělené kondíkama?

#9 Příspěvek od **Hill** » 22 dub 2018, 19:41

DC/DC izolátor do nf aplikace je další potenciální zdroj potíží s rušením. Ten bych tam nedával, nevidím v něm žádný přínos.
Můžeš to napájet z jednoho zdroje, ale chce to samostatně napájet koncák a zvlášť mp3 modul. Zemnit tak, aby ti nevznikla smyčka. A radši tlustším a co nejkratším drátem zem zdroje propojíš napřed na koncák a od něj teprve na mp3 modul.
Plus napájení konce stačí přes tlumivku aspoň 100 µH, plus napájení pro modul radši přes větší indukčnost.
Samozřejmé je blokovat napájení těsně u každého modulu, podle dosavadního výsledku vych řekl, že na deskách na něm dost šetřili, ještě bych tam přidal po kondíku nejméně 150 nF mezi plus a mínus.

PC-maniak · #10 Příspěvek od **PC-maniak** » 22 dub 2018, 19:53

Lesana : ten VS napajim 5v a tenhle zesik je taky na 5v (je to nejaky zesik do reprobeden k pc napajene z usb)

to sem nemel .. nechal sem ho "ve vzduchu" jak bylo razeno na foru nejake nemecke co sem nasel..

Hille diky zkusim tve reseni kdyby to slo takhle z jednoho tak by to bylo super

jen nevim zda tu takove indukce najdu tak snad ano =)

lesana87 · #11 Příspěvek od **lesana87** » 22 dub 2018, 20:07

V datašítu píšou:
GBUF must NOT be connected to ground under any circumstances. If GBUF is not used, LEFT and RIGHT must be provided with coupling capacitors. To keep GBUF stable, you should always have the resistor and capacitor even when GBUF is not used. See application notes for details.

PC-maniak · #12 Příspěvek od **PC-maniak** » 13 kvě 2018, 18:53

Zdravim vsem dekuji za napady =) nakonec sem to musel vyresit extra zdrojem pro zesilovac .. jinak to neslo ten bordel tam porad byl ..

ted uz to radio jede jak ma dekuji
