Zdroj pro radiostannici 13,5V/30A špatně nabíhá

Zpráva

pepper · #1 Příspěvek od **pepper** » 29 dub 2018, 23:30

Zdroj MAAS SPS-30II (13,5V/30A) jsem dostal
s proraženými výkonovými tranzistory TT2148, a několika spálenými odpory.

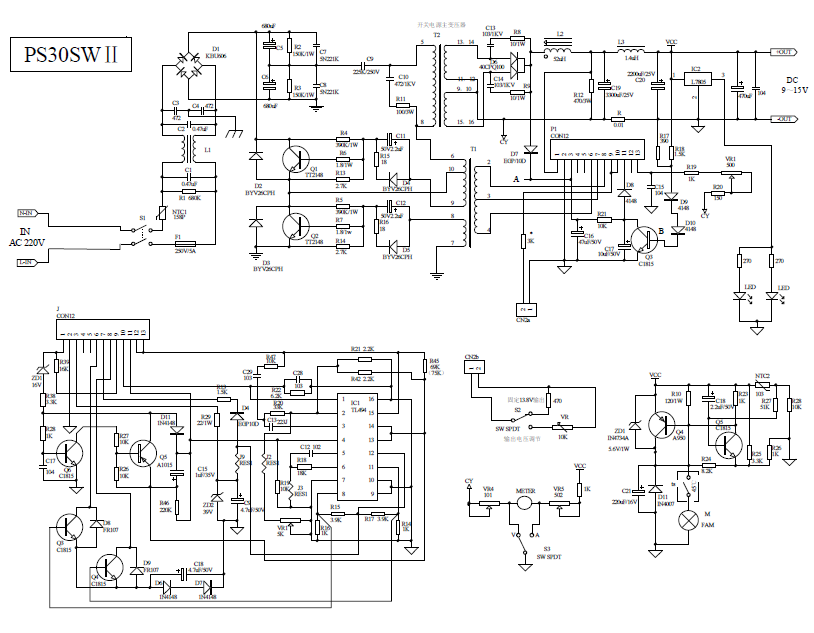

Našel jsem schema podobného PS30SWII
Měním všechny vadné díly, + 2 malé elyty v buzení, zdroj funguje.

Ale 2x se mi vrátil se svodem B-E dolního tranzistoru Q2 195 a 30Ω.
Podruhé z mezery mezi Cu a plastem pouzdra vylezla kulička cínu.
Zřejmě se přehřál. Původní chladicí plech není moc dobře ofukován
ventilátorem, doplnil jsem měděný plech ohnutý nahoru do proudu vzduchu.
Při zátěži odporem 0,5Ω je oteplení na dotyk snesitelné.

Zdroj navíc po delší pauze špatně nabíhá.
Hlavně v dílně na oddělovacím trafu najede jen velmi zřídka.
Na výstupu měniče je polovina usměrněného napětí, a kmity 27kHz, 2Všš.
K nastartování stačí dotyk sondou osciloskopu.
V běžné zásuvce naběhne častěji, ale do spolehlivosti má daleko.
Na bázích jsou superponované stovky voltů, asi chytnou brum z uzemněného chladiče.
Odlehčení nepomůže, když najede, tak i do zátěže 0,5Ω.

Nezažil někdo problémy s kvalitou TT2148 koupených u nás?

Jak to, že podobné zapojení v kompakních trubicových žárovkách
a v elektronických trafech pro halogeny má startovací obvod s R, C, a diakem?
I v PC AT zdroji TL494 dává pulzy díky napájení ze standby.
Jen PC XT zdroj naběhne sám, a tenhle by měl taky.
Jak ho k tomu přimět?

Děkuji, pepper

#2 Příspěvek od **jezevec** » 01 kvě 2018, 13:09

Zkontroluj odpory R4, R5.

pepper · #3 Příspěvek od **pepper** » 01 kvě 2018, 22:09

R4 a R5 jsou OK.

Atlan · #4 Příspěvek od **Atlan** » 02 kvě 2018, 09:19

Kondenzatory na vystupe su zmerane vymenene? A co C16? Pripadne poistka s Q5? Male budiace tranzistory si premeral alebo rovno menil?
Ono pri skrate hlavnych tranzistorov zvyknu odist budice. Ten konektor ma spolahlivy dotyk?
Zasadne uz pouzivam 13009 v puzdre to3 kedze tie v to220 boli pajcovane aspon v cine.

pepper · #5 Příspěvek od **pepper** » 08 kvě 2018, 09:42

Příčina odhalena
Zkontroloval jsem všechny navrhované součástky, + mnoho dalších, vše OK.
Většina z nich se v mém případě nemá šanci uplatnit.
Měnič má díky vlastnímu buzení najet do plné amplitudy,
ale mně to zůstává na těch 2Všš, výstupní napětí = 0,6V, a regulace nefunguje.
Za všechno může nízký proudový zesilovací činitel výkonových tranzistorů.
Když k R4, R5 390kΩ dám paralelně 470kΩ, najede pokaždé okamžitě.
Dokonce stačí snížit jen jeden, horní nebo dolní.
Tranzistory ani součástky kolem nemají žádné svody nebo odchylky, jež by proud báze snížily.

Teď váhám, zda to nechat s těmi přidanými odpory 470kΩ, nebo shánět lepší trandy.
V datasheetech hFE při nízkých proudech neudávají, při vyšších I má mít TT2148 vyšší hFE, než 13009.
pepper

#6 Příspěvek od **rnbw** » 08 kvě 2018, 11:17

Nahrada tranzistorov v samokmitajucich zdrojoch je casto problematicka. Divne ale je, ze to nefunguje spravne po vymene za rovnaky typ. Pochybujem, ze by ich vyrobca vyberal.

Atlan · #7 Příspěvek od **Atlan** » 08 kvě 2018, 18:07

U koho si tie tranzistory kupoval?

pepper · #8 Příspěvek od **pepper** » 16 kvě 2018, 06:20

Tranzistory jsou od AME. Že by nějaké mimolimitní?

Ještě mne napadlo, že ten malý náběhový proud báze by mohly omezovat elyty C11, C12.
Při náběhu je na nich -0,56V, jsou přepólované, dal by se čekat malý svod.
Ale s foliovými to taky nenabíhá, i na nich je -0,56V.
(Při chodu naprázdno je na nich +0,56V, při plné zátěži +5,6V)
