Philips 32PFL5604H/12-nenabíhá

Zpráva

EM88 · #1 Příspěvek od **EM88** » 29 črc 2018, 15:56

Zdravím všechny, mám tu se závadou tuhle TV Philips 32PFL5604H/12. TV nejeví vůbec žádné známky života (ani nebliknou ledky apod.) Problém bude pravděpodobně ve zdroji PLHL-T808A (LIPS32 FHD) MPR 0.2 . Napětí v primární části zdroje je OK, co už OK nebude je napětí Standby zdroje (má být 3,3V) je tam pouze 2,18V, což je málo. Nesetkal jste se už někdo s tímhle problémem? Z poslední doby je to už druhá TV Philips začínající PFL s prakticky stejnou závadou-nízké napětí Standby zdroje a díky tomu mrtvá TV. Mohl by s tím mít něco společného řídící obvod Standby zdroje FSQ510? Předem díky za každou radu.

EM88 · #2 Příspěvek od **EM88** » 31 črc 2018, 00:09

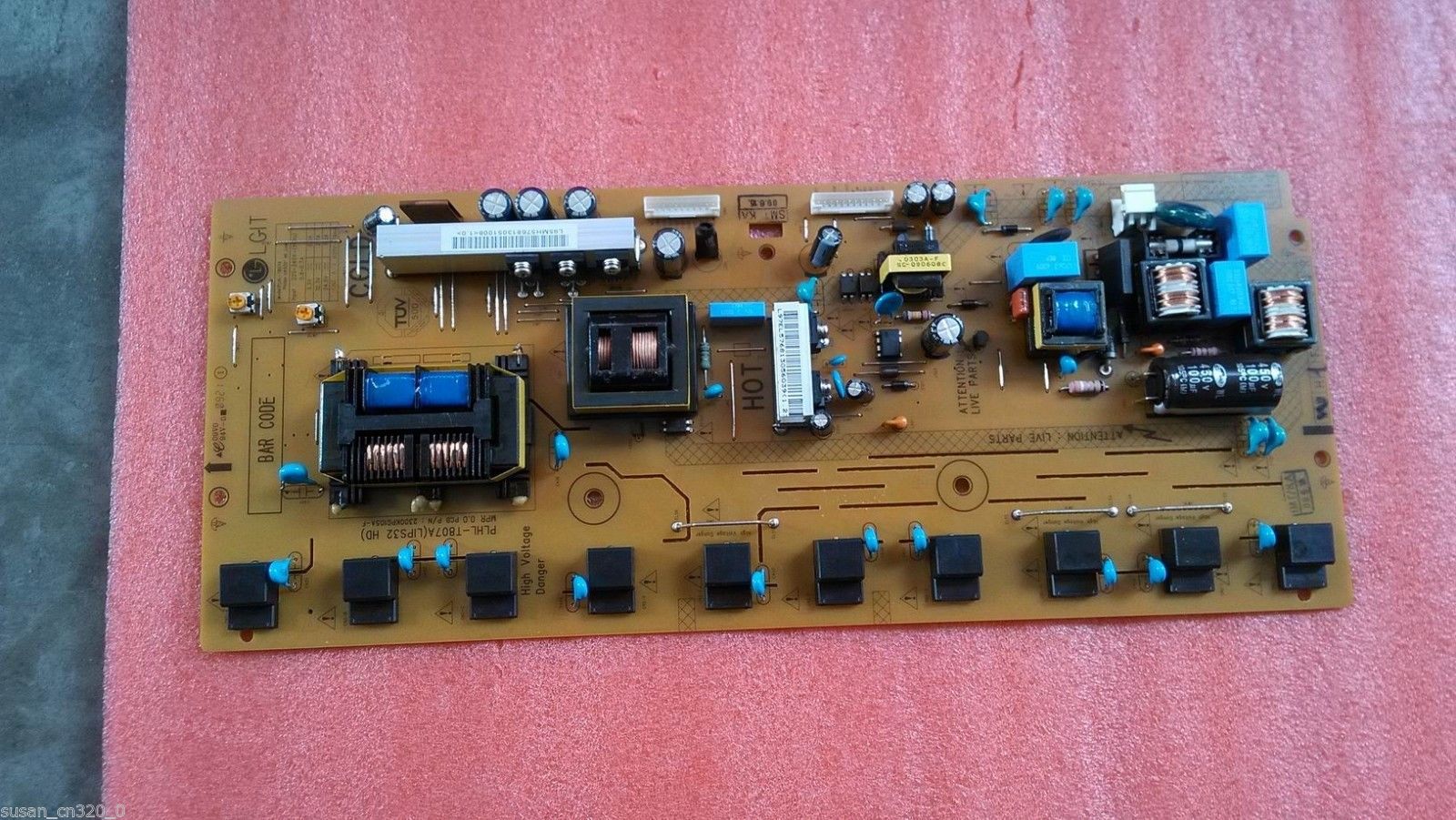

Přikládám fotku zdroje

EM88 · #3 Příspěvek od **EM88** » 31 črc 2018, 10:54

údaje naměřené na FSQ510
VCC pin 10,20V
Vstr pin 315V
Vfb pin 0,729V
Drain pin 319V

https://www.promelec.ru/pdf/FSQ510M.pdf

údaje naměřené na konektoru
3V3standby 2,185V
Standby 1,575V
+12V 0V
+12V 0V
+12V 0V
+Vsnd 0V
NC 0V

Elyty standby zdroje preventivně vyměněny.

#4 Příspěvek od **Zaky** » 31 črc 2018, 14:55

Je to napětí malé i bez zátěže? Když zanapájíš standby externě, tak to normálně běží? Pokud oboje souhlasí, tak bych zkontroloval, diodu, kondík, zenerku (či referenci) na sekundáru, optočlen a kondík mezi jeho CE a pokud bude vše OK, tak už jedině zkusit vyměnit IO. Něco je špatně, ale je to jen pár součástek, tak by neměl být velký problém zjistit příčinu. Horší to může být s dotupností nového IO.

EM88 · #5 Příspěvek od **EM88** » 31 črc 2018, 16:26

Napětí Standby je malé i bez zátěže. Zkusil jsem Standby nahradit externím zdrojem a TV normálně naběhla. Diody jsem měřil a jsou v pořádku, kondíky jsem měnil, rezistory měřil a hodnoty sedí. Zatím jsem na žádnou vadnou součástku nenarazil, proto se přikláním k vadnému IO. Zrovna ho nemají skladem v potřebném pouzdru a tak uvažuji, že nechám TV fungovat přes externí zdroj a původní Standby odpojím z obvodu. Zdroj mi scházet nebude a tak v tom nevidím zásadní problém.
