Potřebuji poradit - Panelový digitální voltm. a ampérm.

Zpráva

ville612 · #1 Příspěvek od **ville612** » 22 srp 2018, 15:32

Zdravím / Ahojte lidi

Potřebuji poradit.
Mám vlastní nastavitelný zdroj (pomocí potenciometrů) a to s hodnotami:
napětí: 0-30V
proud: 0-3A

A nutně k němu chci připojit digitální ukazovatel mého zdroje.
Potřebuji aby správně ukazoval jak napětí tak i proud.

Většina odpovědí, které jsem dostal bylo, že se mi po jejich radách a schématech proud stále nezorazoval nebo zapojení bylo podivné či nefunkční.

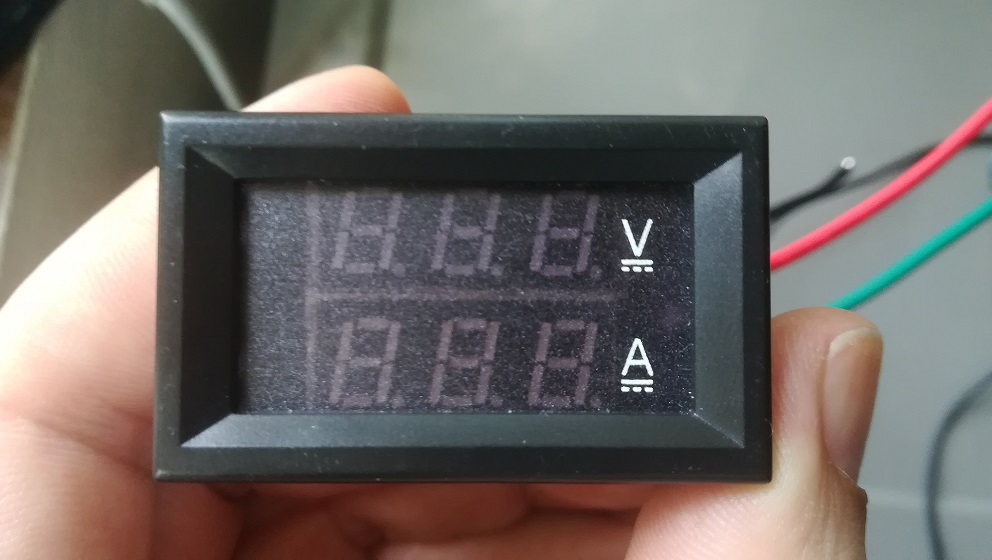

Pozn.: Displej svítil. Zobrazovalo se mi jen (v hodnotách) napětí a zobrazení proudu bylo rovno nule.

Jakmile jsem připojil zátěž např. ventilátor, tak až poté se mi zobrazoval proud, ale ne proud zdroje !!!

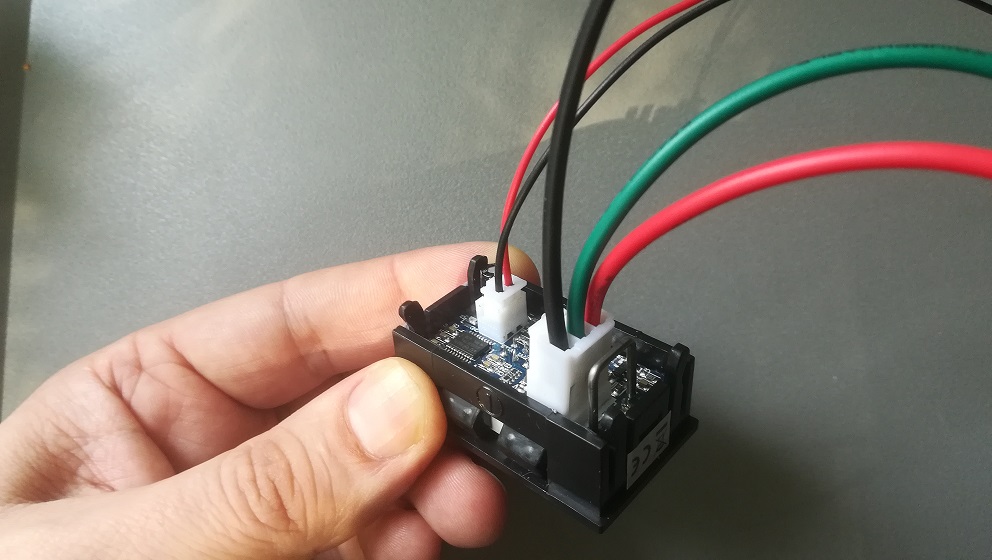

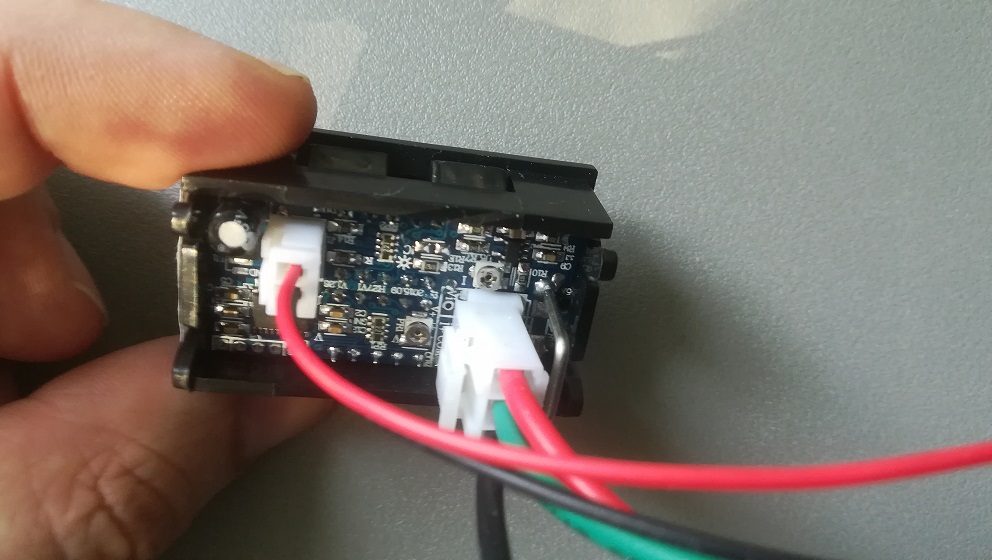

Potřebuji poradit jak tento modul zapojit abych měřil pouze svůj zdroj
a to tak, že plynule nastavuji napětí na zdroji a toto napětí se mi správně ukazuje na "panelové digi. modulu V/A" a taktéže proud bez nějaké nutnosti tzv. připojovat zátěž a měřit něco jiného

Děkuji všem
Lépe jsem to formulovat do srozumitenlé ufo řeči nedokázal

nekmil · #2 Příspěvek od **nekmil** » 22 srp 2018, 15:41

A jak chceš měřit proud bez zátěže ?

#3 Příspěvek od **jezevec** » 22 srp 2018, 15:55

ville612 píše:...Pozn.: Displej svítil. Zobrazovalo se mi jen (v hodnotách) napětí a zobrazení proudu bylo rovno nule.

Jakmile jsem připojil zátěž např. ventilátor, tak až poté se mi zobrazoval proud, ale ne proud zdroje !!!...

Takto to máš správně, ampérmetr ti ukazuje proud tekoucí ze zdroje do zátěže.

Ty máš patrně na mysli, aby ti to ukazovalo hodnotu proudu při nastavování proudu na zdroji, tak to s tímto měřáčkem nejde. To musí být jiný způsob řízení zdroje (digitální).

ville612 · #4 Příspěvek od **ville612** » 22 srp 2018, 15:55

nekmil píše:A jak chceš měřit proud bez zátěže ?

No myslel jsem doslovně bez zátěže i když jsem to v článku chybně uvedl.
Jde mi jen o to docílit toho abych se mi zobrazovali hodnoty jen mého zdroje.

Jak jsem popisoval v článku. Zátěž jsem použil jako PC ventilátor a proud byl mimo tuto planetu, rozhodně ne zdroje.

#5 Příspěvek od **masar** » 22 srp 2018, 15:59

ville612 píše:...Jakmile jsem připojil zátěž např. ventilátor, tak až poté se mi zobrazoval proud, ale ne proud zdroje !!!

Hmm...a co to bylo za proud, když ne proud zdroje? :wink:

edit: Jo tak pokud chceš měřit žádanou hodnotu proudového omezení, které nastavuješ knoflíkem, tak to jednoduše nejde, jak už napsal jezevec.

#6 Příspěvek od **Achab** » 22 srp 2018, 16:00

Pokud jde o zobrazení nastavené hodnoty proudového omezení, tak to jde jedině odvozením napětí přímo z regulačních obvodů. Možnosti záleží na konkrétním zapojení, ale nemusí to být až tak jednoduché.

#7 Příspěvek od **jezevec** » 22 srp 2018, 16:01

Co si představuješ pod "aby se mi zobrazovali hodnoty jen mého zdroje"?

ville612 · #8 Příspěvek od **ville612** » 22 srp 2018, 16:02

masar píše:
ville612 píše:...Jakmile jsem připojil zátěž např. ventilátor, tak až poté se mi zobrazoval proud, ale ne proud zdroje !!!
Hmm...a co to bylo za proud, když ne proud zdroje?

0.001A místo 1-3A docela zvláštní.
ok možná větší útlu díky ventilátoru
0.08A/12V

#9 Příspěvek od **masar** » 22 srp 2018, 16:09

Na tak malých proudech, jako má tvůj ventilátor (desítky mA) má tvůj 10A měřáček dost velkou chybu.
A jinak chtít zobrazovat nastavenou hodnotu a nechtít znát skutečnou hodnotu proudu je projev jisté neznalosti. Doporučuji studium základů.
:wink:

#10 Příspěvek od **jezevec** » 22 srp 2018, 16:11

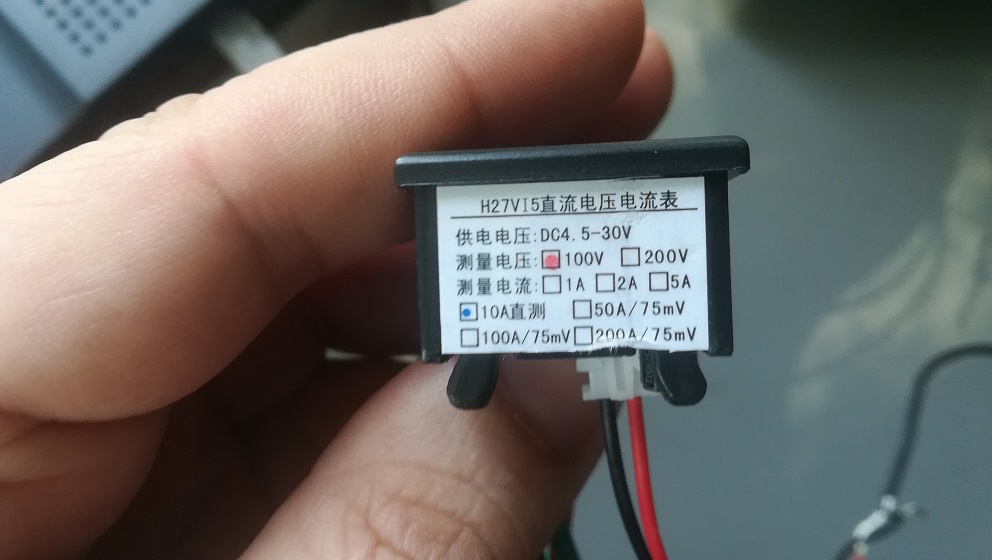

Tyhle jednoduchý měřáčky ukazují cca do 200mA nesmysly. Ventilátor má odběr 80mA a tvůj ampérmetr má rozsah do 10A. Tak malý proud prostě nezaregistruje.
Uvědom si jakou hodnotu má bočník na 10A a jaký nepatrný úbytek je na něm při těch 80mA. Je to daň za jednoduchost.

#11 Příspěvek od **tomasjedno** » 22 srp 2018, 16:15

jezevec píše:Ty máš patrně na mysli, aby ti to ukazovalo hodnotu proudu při nastavování proudu na zdroji, tak to s tímto měřáčkem nejde.

Jde. Zkratovat výstupní svorky a je to

termit256 · #12 Příspěvek od **termit256** » 22 srp 2018, 16:17

Presne tak, tohle je jen takovy indikator. Na presne mereni se to naprosto nehodi.

kovar · #13 Příspěvek od **kovar** » 22 srp 2018, 20:46

Jestli to dobře chápu tak chceš vidět nastavenou hodnotu proudového omezení.
Jestli tam nemáš víceotáčkový potenciometr, tak jediná možnost je , udělat si kolem toho knoflíku stupnici a napsat si tam hodnoty proudu.
Bude to sice orientační ale svůj účel to splní.

#14 Příspěvek od **rnbw** » 22 srp 2018, 20:56

Prudove obmedzenie sa aj na skutocnych lab. zdrojoch nastavuje tak, ze sa vystup skratuje, nastavi potrebny prud a potom sa skrat odstrani.

#15 Příspěvek od **masar** » 22 srp 2018, 21:17

Tak pokud použije vhodné zapojení, převádějící natočení "proudového" potenciometru na napětí (např. dvojitý potenciometr) a k zobrazení žádané hodnoty proudového omezení použije ještě jedno samostané měřidlo a změní jednotky "V" na "A" (popřípadě odstraní bočník stávajícího ampérmetru), lze jeho požadavek také realizovat. Ale je to neefektivní námaha. :wink:
