Poptávám elektroinstalace krokového motoru

Zpráva

mcmatak · #1 Příspěvek od **mcmatak** » 31 srp 2018, 20:18

Dobrý den,

mám existující elektroinstalaci krokového motoru s magnetickým sensorem, ovládaným arduinem (software si píšu sám), potřebuji ji předělat z krabice na např. sololitovou desku, později si upevnění na plech udělám sám.

Dokumentace jediná dostupná zde
https://drive.google.com/file/d/1wLdzyo ... sp=sharing

Poptávám buď celkové zjednodušení systému a zlevnění, nebo pouze předělání do jiného uložení (tedy kopii). Všechny součástky mám nakoupené.

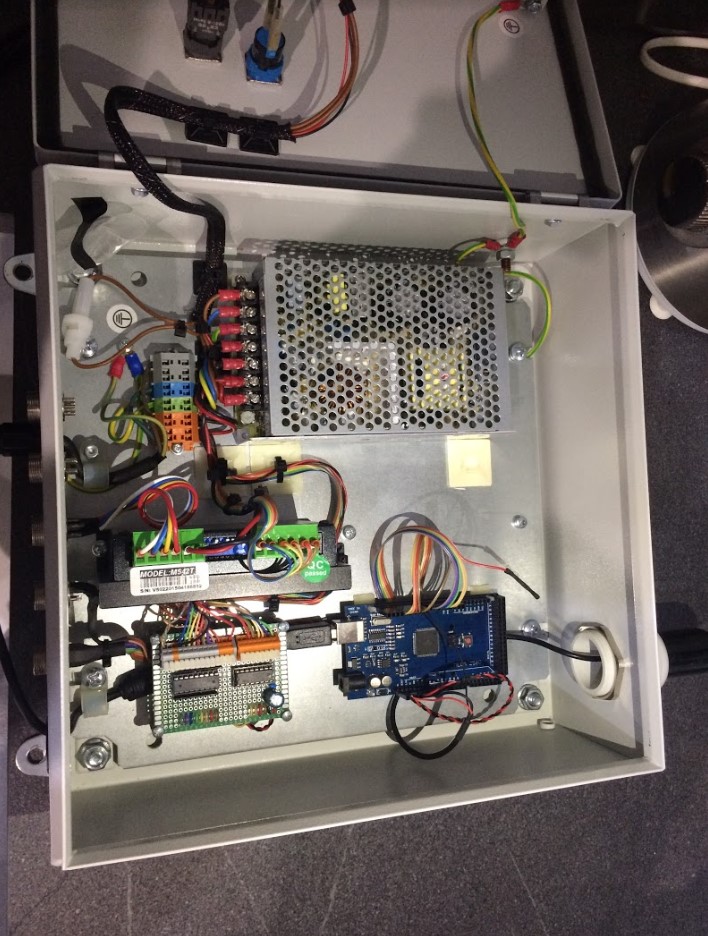

1. Potřebuji celou krabici img1 zkopírovat a dostat na plech do tohoto přístroje img2 (upevnění toho plechu si vyřeším, představuji si, že plech by byl osídlen z obou stran).

2. Pokud je to možné tak nahradit tyto svorkovnice něčím levnějším (ale jestli tyhle svorkovnice jsou dobrý nápad, hádat se nebudu, prostě je použijeme, koupené je mám, máme těch motorů ale více proto bych uvítal levné vyrobění takovéto desky), viz. Img3

3. Některé věci jsme zrušili a není potřeba se jimi zabývat (A. spínač na celou krabici – nechceme, stačí zásuvka, B. dálkové ovládání, C. 6 tlačítek nepotřebujeme, některé kabely ve svorkovnici nebudou potřeba), viz. Img5

4. Celkově si nechám poradit v konektorech atd., super by bylo kdyby z výsledného stroje čouhal pouze samice na usb a samice na 220V kabel jako v pc a tlačítko na spuštění zdroje

6. součástky viz příloha img6 zvýrazněné (jsou popsané v dokumentaci)

Respektuji hodinovou sazbu nebo sazbu za celé sestavení, prosím o kontakt na čísle 776 583 651.

img1 - https://paste.pics/3NWHO
img2 - https://paste.pics/3NWHU
img3 - https://paste.pics/3NWHW
img4 - https://paste.pics/3NWHY
img5 - https://paste.pics/3NWI1
img6 - https://paste.pics/3NWI3

Děkuji

Dremarcus · #2 Příspěvek od **Dremarcus** » 31 srp 2018, 21:09

Nefunkcni odkaz

mcmatak · #3 Příspěvek od **mcmatak** » 31 srp 2018, 21:22

Dremarcus píše:Nefunkcni odkaz

pardon snad opraveno

elnovy · #4 Příspěvek od **elnovy** » 03 zář 2018, 09:06

zdravím ..reaguji na první požadavek :
Poptávám buď celkové zjednodušení systému a zlevnění, nebo pouze předělání
....
V zadání úplně chybí smysl , Účel a funkce pohonové jednotky
pošlete mi to do SZ nebo přimo na můj email
taky velikost potřebného kroutícího momentu a maximální potřebné
otácky za minutu , typ krokového motoru ....atd atd

mcmatak · #5 Příspěvek od **mcmatak** » 03 zář 2018, 09:43

Omlouvám se, asi jsem to nevysvětlil dost jasně, nechci měnit komponenty jako je driver, motor nebo arduino, chci pouze zjednodušit kabeláž, konektory a jejich uložení a předělání na plech ne v této krabici.

Doplnil jsem mnohem více fotek.

https://drive.google.com/drive/folders/ ... sp=sharing

mcmatak · #6 Příspěvek od **mcmatak** » 03 zář 2018, 09:53

k tomu předělání na plech, v zásadě stačí klidně na sololitovou desku na plech už si to pak umím umístit také

elnovy · #7 Příspěvek od **elnovy** » 03 zář 2018, 10:22

To co je videt v plastove krabici je montáž na plechové desce pěkně prpojené
dalši komunikaci s Vámi jedině po emailu ...
Důvodem je nebezpeči smazání admionistrací neboť chybí specifikace ceny
a dle pravidel to brzo bude smazáno jak jsem byl svědkem v minulosti .
Přeji hezký den .
