Hledač kabelů z amara

Zpráva

vojtes1 · #1 Příspěvek od **vojtes1** » 22 zář 2018, 16:35

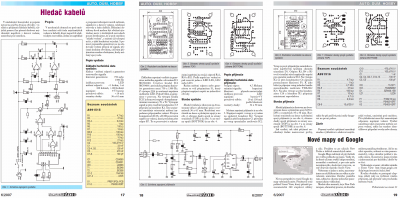

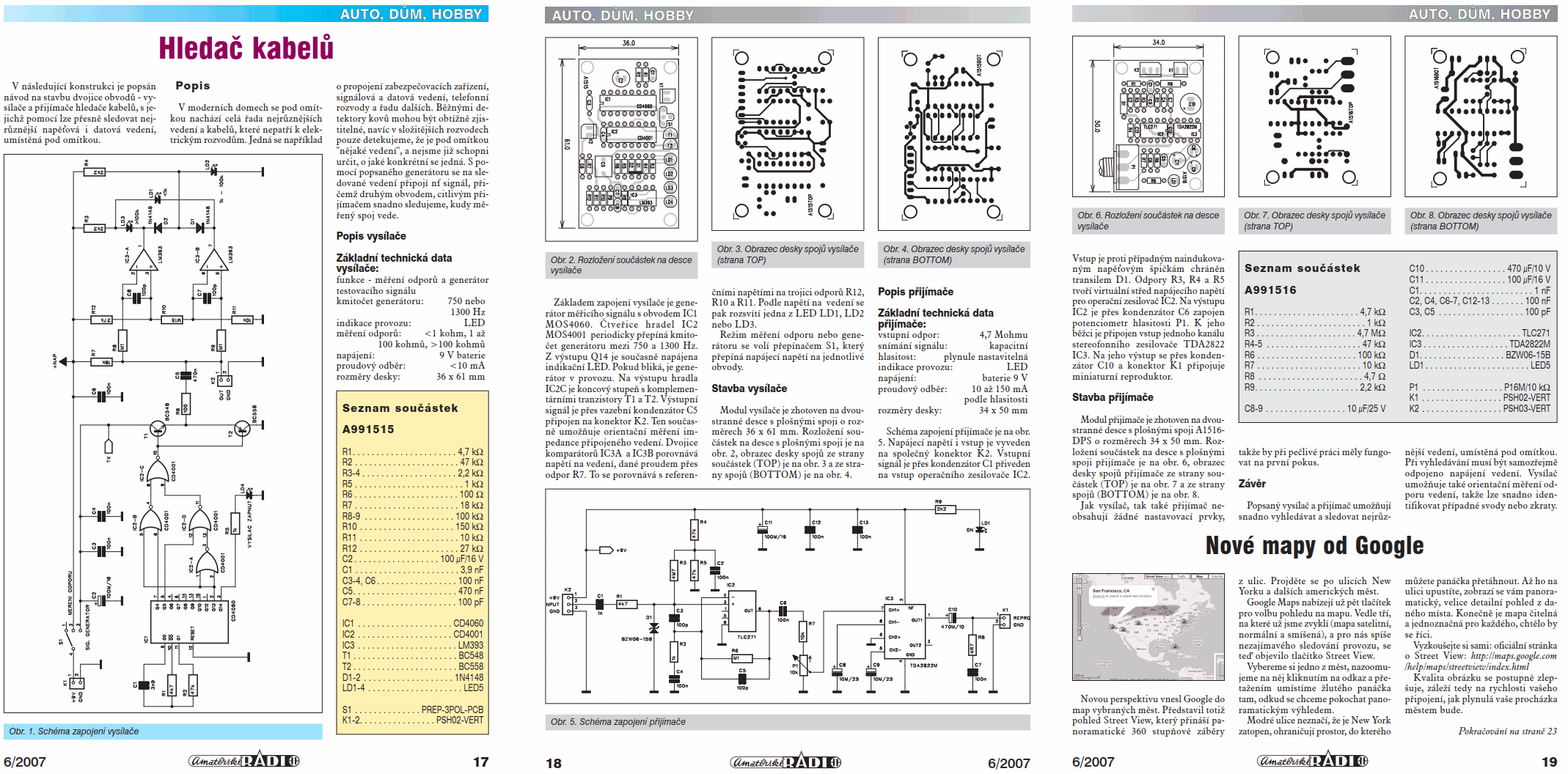

Zdravím, elektronice moc nerozumím, proto se obracím na tohle fórum. Chtěl bych si udělat hledač kabelů z amara (6/2007). Prohlédnul jsem si obvody a nějak mě u přijímače zarazilo, že se tam nenachází žádná anténa.. V tom obvodě jsou nějaké součástky, které zvládnou signál přijmout i bez antény? Nebo jak to tedy je?

Ještě mi kamarád říkal, že v amaru nemusí všechny obvody fungovat správně, tak jestli by mi někdo neporadil jestli budou obvody vůbec funkční a budou si spolu rozumět

předem děkuji tomu co se mnou bude ztrácet čas a zaobírat se tím

Cowley · #2 Příspěvek od **Cowley** » 22 zář 2018, 17:03

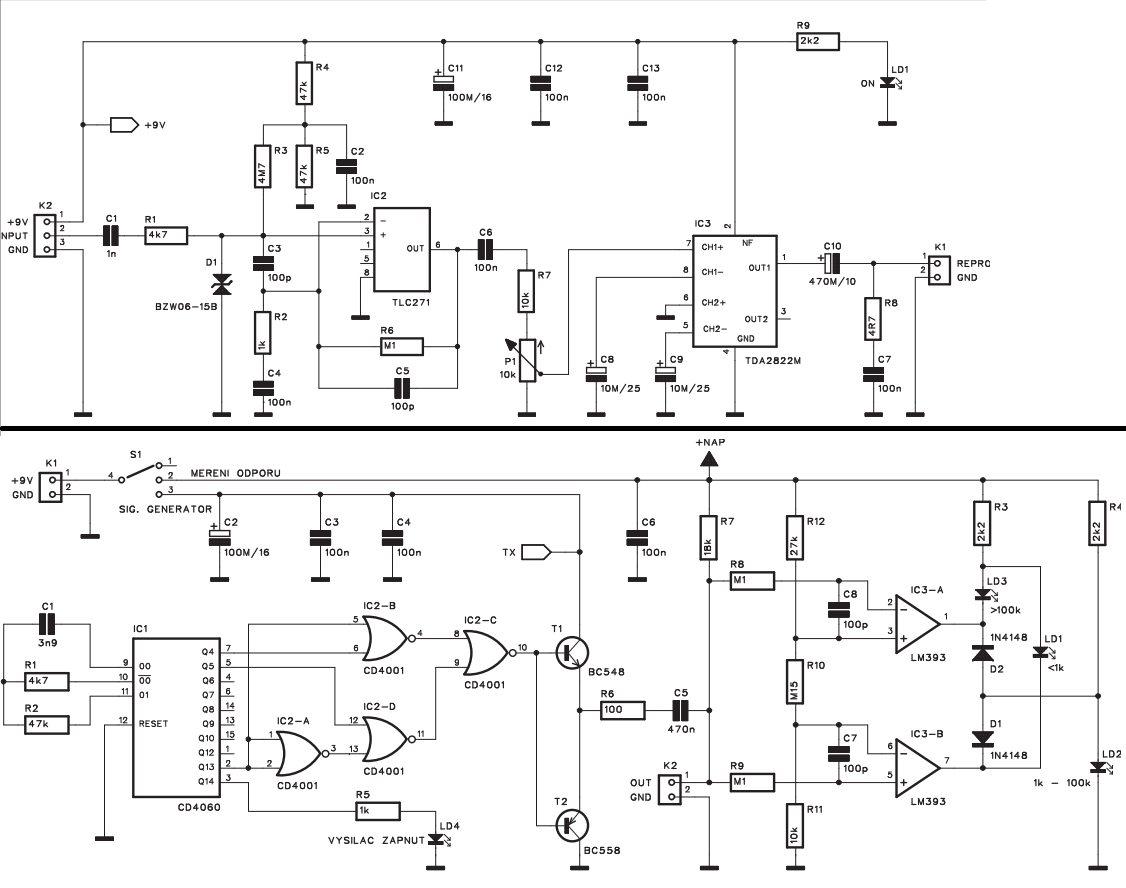

Dolni obvod (na leve strane) generuje do hledaneho vodice ton a horni obvod jej (pokud vodic najdes), zesili do repro. Jde o ciste kontaktni hledani, treba hrotem pripojenym na vstup INPUT.
Dolni obvod (na prave strane) pracuje jako zkratova zkousecka.

#3 Příspěvek od **masar** » 22 zář 2018, 17:13

Ano, anténa se jim do popisu nevešla, přestože je to dost důležitá součástka. Ale přesto lze z principu (a z popisu) tohoto hledače usoudit, že se jedná o kapacitní snímání nf signálu z vysílače, připojeného k hledanému vedení. Jako anténa by tedy měl vyhovět kousek měděného vodiče o délce kolem 10cm, případně kovová ploška na krabičce přijímače z kuprextitu nebo plechu o velikosti desítek cm², t.j. maximálně srovnatelná s velikostí celého přijímače. Příliš velká anténa by vyhledávala kabel s menší přesností, přiliš malá anténa bude mít menší "dosah".
:wink:

edit: Cowleyho musím opravit, jde o kapacitní snímání, ne kontaktní.

Cowley · #4 Příspěvek od **Cowley** » 22 zář 2018, 17:34

S pripojenym hrotem bych to videl na detekci stejnou jako u sledovace signalu.

#5 Příspěvek od **masar** » 22 zář 2018, 17:36

To by ses dotýkal omítky? :wink:

Já myslím, že to má kabel pod omítkou najít. Ostatně, v návodu je uvedeno jasně:
vstupní odpor: 4,7 Mohmu
snímání signálu: kapacitní

Cowley · #6 Příspěvek od **Cowley** » 22 zář 2018, 17:43

Ha, treba "cinknout", ktery z vicezileho kabelu je ten ktery vodic.
Navod ani konkretni amaro nemam, usuzoval jsem jen ze vstupu INPUT a RC na vstupu

Podobnou sondu mam doma, hrotem s gumovou antenou hledam ve svazku kabel, na opacne strane kovovym hrotem kontaktne hledam konkretni vodic v kabelu.

vojtes1 · #7 Příspěvek od **vojtes1** » 22 zář 2018, 18:04

Dobře díky borci

a anténu bych teda hodil na ten INPUT hádám?

Cowley · #8 Příspěvek od **Cowley** » 22 zář 2018, 18:09

Tak tak, jak je psano v navodu.
Masare, pripisuji opet kladne body

#9 Příspěvek od **masar** » 22 zář 2018, 18:52

vojtes1 píše:...Ještě mi kamarád říkal, že v amaru nemusí všechny obvody fungovat správně, tak jestli by mi někdo neporadil jestli budou obvody vůbec funkční a budou si spolu rozumět...

Žádnou fatální chybu jsem nenašel, takže pokud budeš mít dobré součástky a plošný spoj, nemělo by (při pečlivé práci) dojít ke komplikacím. :wink:

Hydrawerk · #10 Příspěvek od **Hydrawerk** » 22 zář 2018, 19:13

vojtes1 píše: Ještě mi kamarád říkal, že v amaru nemusí všechny obvody fungovat správně...

Ano, týká se to hlavně obvodů, pod kterými není nikdo podepsaný, ani zkratkou. A není tam uvedený zdroj. To se ale týká hlavně toho druhého červeného Amára, které přestalo vycházet možná roku 2010.

Hydrawerk · #11 Příspěvek od **Hydrawerk** » 22 zář 2018, 19:24

http://www.ebastlirna.cz/modules.php?na ... esr#466463
V Amáru 4/2007 byl třeba ESR měřič, který moc nefungoval. http://www.ebastlirna.cz/modules/Forums ... 07_209.png
Je to převzaté kdovíodkud... https://files.elv.com/Assets/Produkte/4 ... SR1_UM.pdf

vojtes1 · #12 Příspěvek od **vojtes1** » 27 říj 2018, 20:46

Nechci zakládat nové vlákno na toto téma, ale vyskytl se mi problém, konečně jsem začal obvody sestavovat do nepájivého pole, obvody jsem sestavil, ale ve vysílači mi nejde napětí přes tranzistor T1, může to být tím že jsem místo BC548 použil BC547C? Také jsem u T2 místo BC558 použil BC557B, osobně si myslím že by problém neměl být v tranzistorech, ale opravdu nevím čím by to mohl být :/ Tranzistory jsem dal do digitálního přistroje a měli by být funkční.. Dále se chci ještě přeptat na druhý obvod, který si myslím že funguje, reproduktor šumí(což je pro mě obrovský úspěch

), ale na anténu se přes C1 nedostává napětí, je to problém? Neměl jsem jak vyzkoušet funkčnost, když mi vysílač nešlape...

#13 Příspěvek od **masar** » 27 říj 2018, 21:10

vojtes1 píše:...ve vysílači mi nejde napětí přes tranzistor T1....
....na anténu se přes C1 nedostává napětí...

Stejnosměrná napětí tam skutečně nenaměříš, ikdyž budou obvody funkční.
Spíš jsi měl napsat, jest-li dioda bliká. Pokud ano, pak zkus měřit střídavé napětí na výstupu. Multimetr umí (obvykle) měřit i frekvenci. :wink:

vojtes1 · #14 Příspěvek od **vojtes1** » 27 říj 2018, 21:36

Spíš jsi měl napsat, jest-li dioda bliká. :wink:

[/quote] Dioda mi nebliká ani nesvítí...

#15 Příspěvek od **masar** » 27 říj 2018, 23:12

No tak je problém v IC1 (CD4060). Změř jeho napájení, t.j. napětí na pinu 16 proti pinu 8.
Nejlépe bude, když sem dáš fotku desky z obou stran (čitelnou). Bude to snazší a rychlejší. :wink:
