Schneider ts1403s

Zpráva

ronoda · #1 Příspěvek od **ronoda** » 19 říj 2018, 16:43

Mám tu Schneidera TS1403, plně funkční. Ale hrozně mě vadí těch pět červených neustále blikajících ledek. Označeno "power level"
Rád bych to zapojil jako úroveň naladění, nebo to prostě jen odpojit.
-Schema je na radiomuseum.com ale z nepochopitelných důvodů se mi ho nedaří stáhnout. Nemáte ho někdo stažený? Dík

workhard · #2 Příspěvek od **workhard** » 19 říj 2018, 16:46

Tak proč to prostě jen neodpojíš?

ronoda · #3 Příspěvek od **ronoda** » 19 říj 2018, 18:37

To je ta poslední možnost. Stejná otázka je proč to nevyužít?

sinclair · #4 Příspěvek od **sinclair** » 19 říj 2018, 19:05

A bliká to závisle na výstupní úrovni? Pokud ano, tak nestačilo by třeba jen stáhnout tomu indikátoru citlivost?

#5 Příspěvek od **Achab** » 19 říj 2018, 19:41

Indikátory vyladění AM mají lineární průběh, ale indikace výkonu je obvykle logaritmická...

ronoda · #6 Příspěvek od **ronoda** » 19 říj 2018, 22:11

Ano, bliká to v závislosti na výstupním výkonu.
-jasně, že to mohu odpojit, ale chtěl jsem to využít na indikaci úrovńě přijímaného signálu, když už tam jsou, proto jsem sháněl to schéma, jak je to tam zapojené.
-ledky jsou červené, rychle reagují v rytmu hudby. Ve dne nepříjemné, v noci obtěžující.

sinclair · #7 Příspěvek od **sinclair** » 19 říj 2018, 23:51

No dobře. A to teda hraješ tak nahlas, že všech pět bliká, nebo to má záměrně nastavenou vyšší citlivost, aby to efektně blikalo už od nejmenších výkonů?
Proto mě napadlo, jestli by jenom nestačilo těm indikačním obvodům srazit citlivost.
Nejspíš tam budou nějaký ty pětiledkový U257B či podobný, ne?
I kdyby tam nebyly trimry, podle DS těch ovládacích švábů to snadno srazíš. A ani to nemusí být poznat, když použiješ stejný typ odporů.

ronoda · #8 Příspěvek od **ronoda** » 20 říj 2018, 00:43

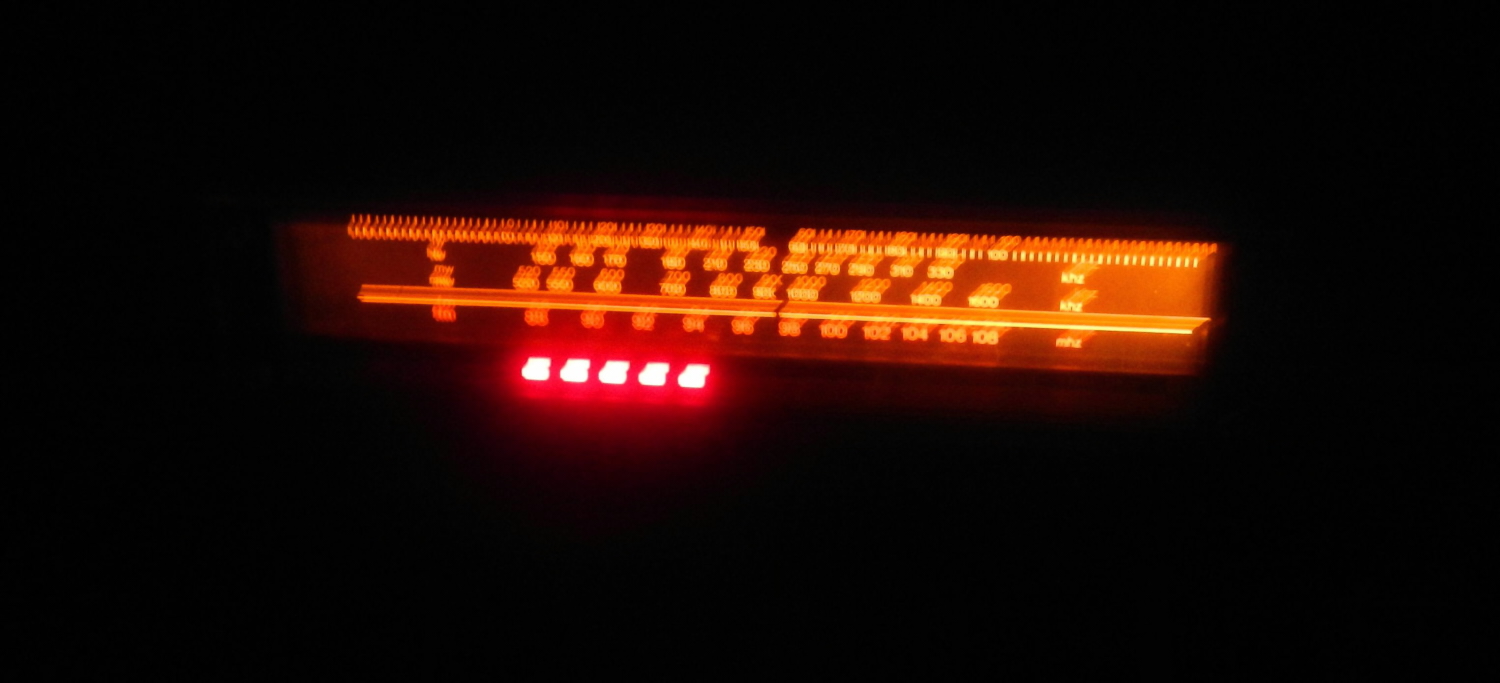

Při běžném provozu blikají 2 nebo 3. Schválně jsem to "vohulil" nadoraz kvůli fotce.
-Taky by stačilo asi snížit jas těch ledek. Ale je to k ničemu, jen na efekt. Rozhodně by informace o úrovni přijímané stanice měla větší význam.

#9 Příspěvek od **Achab** » 20 říj 2018, 10:51

Logaritmický indikátor má nevýhodu, že hned při zachycení stanice se rozsvítí více diod. Ty poslední až téměř skokem při plném signálu, což je pro ladění nepraktické. Pokud není napětí odebírané z AVC v rozsahu od nuly, je nutné přizpůsobení. Navíc je potřeba přepínání AM-FM.

ronoda · #10 Příspěvek od **ronoda** » 20 říj 2018, 11:28

AM rozsahy jsou passé, takže bez přepínače.
- Musím někde získat to schema, jinak to je jen teoretizování "na vodě"
- Jdu znova na radiomuseum.com, tam dokumentace je, jen se mi ji nedaří stáhnout:-(

#11 Příspěvek od **Achab** » 20 říj 2018, 11:41

Stahování (zobrazení plných náhledů) je pouze pro registrované uživatele.

ronoda · #12 Příspěvek od **ronoda** » 20 říj 2018, 11:53

Stahování je v omezeném rozsahu zdarma (max 3x za den/ max 10x za měsíc) Již jsem si pár schémat stáhnul.

elektrosvit · #13 Příspěvek od **elektrosvit** » 20 říj 2018, 11:56

Dej mi do SZ mail, stáhnul jsem je.
EDIT: Asi je někde problém, zatím mi do mailu nic nedošlo, přitom na radiomuseu mi to psalo, že požadavek byl odeslán...

ronoda · #14 Příspěvek od **ronoda** » 21 říj 2018, 10:34

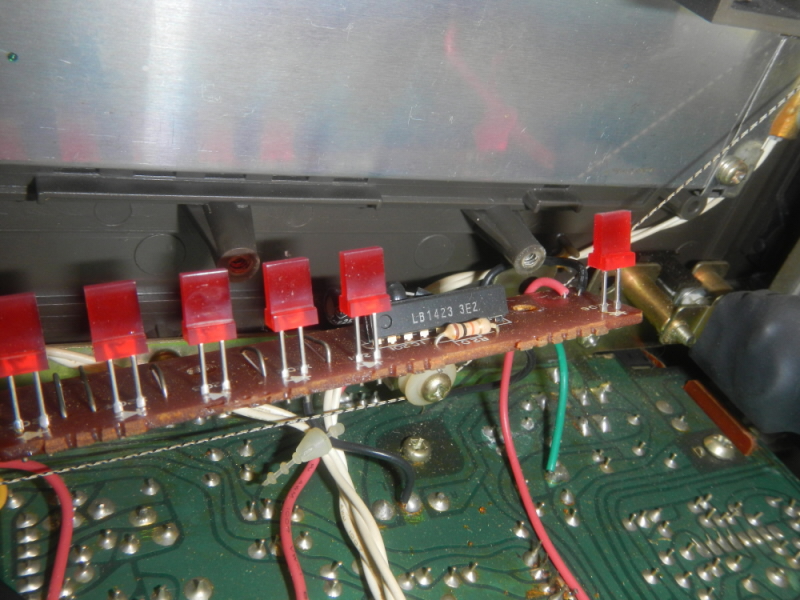

Tak jsem to "rozkuchal" a ty ledky má na starost LB1423

#15 Příspěvek od **Achab** » 21 říj 2018, 10:51

Podle datasheetu indikuje -10, -5, 0, +3, +6dB. Vstupní citlivost 85mV AC nebo DC.
