Identifikace zesilovače

Zpráva

Celeron · #1 Příspěvek od **Celeron** » 09 lis 2018, 13:01

Volal mi známej, jestli bych se mu nepodíval na zesák vokálů pro kapelu, odhadem 150-200W. Mají to asi 15 let u mixu. Po telefonu mě trochu nastínil o co jde. Popíšu jeho slovy, co viděl po sundání deklu.
"Je to deska lichoběžníkovýho tvaru. Na dlouhý straně je chladič s asi 10 černejma tranzistorama na jeden šroubek a po šikmejch stranách desky jsou 3 a 3 černý válce s nápisem Rubicon. Obě pojistky v tom jsou prasklý."
Takže to vypadá na hodně trandů TO220 (nebo větších) paralelně a velký filtrační kondíky, což by výkonu odpovídalo. Vedle desky jsou prý dvě stejně velký kulatý trafa pruměru asi 20 cm.
Nevíte prosím někdo, co to může být, případně jestli je někde k mání schema a jestli to má vůbec smysl opravovat? Myslím si, že jsem to už kdysi někde viděl na fotce ale netuším kde. Trochu mě mate, na co tam jsou ty dvě trafa.
Nechce se mě kvůli tomu jet 70 km tam a 70 zpět pokud by to bylo nějaký divný a bez dokumentace.
Díky

#2 Příspěvek od **rnbw** » 09 lis 2018, 13:08

Ked tam je Rubycon, tak to asi nebude uplny smejd. Ono to nema ziadneho vyrobcu ani typ?

#3 Příspěvek od **rezis** » 09 lis 2018, 13:24

Jestli to není domácí výroba, cosi s takovou divnou šikmou deskou jsem kdysi viděl v amáru ale....

workhard · #4 Příspěvek od **workhard** » 09 lis 2018, 14:08

Známej nemá auto?

#5 Příspěvek od **rnbw** » 09 lis 2018, 14:15

Asi nie, ked nema ani fotak

Celeron · #6 Příspěvek od **Celeron** » 09 lis 2018, 16:09

rezis píše:Jestli to není domácí výroba, cosi s takovou divnou šikmou deskou jsem kdysi viděl v amáru ale....

Jo dělal jim to nějakej Pavlišť z Pardubic, už nežije. Na fabriku bych se neptal, to by nějakej název mělo.

Hledal jsem ve scanech AR od roku 2000 nahoru a nic. Náhodou jsem zabrousil ještě hloub a ejhle AR-PE 7/97 na titulní stránce.

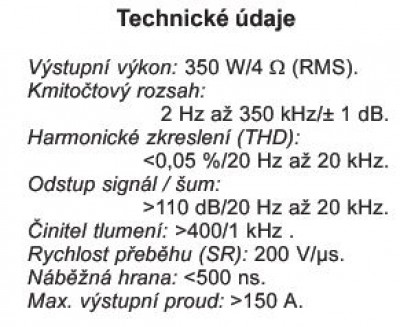

Má to být dokonce nějaká High-Endová potvora, RMS 350W/4R s komplementárníma Hexfetama, od Bartoně.
Technický údaje vypadají dost dobře ale nikdy jsem neslyšel, že by se to proti DPAčkům stavělo.
Doufám, že se tu někdy objeví Siclair, aby posoudil, zda má smysl se v tom rejpat. Jestli jsou například fláklý Fety, tak nemám nic na párování.

Ty dvě trafa budou asi na symetrický napájení aby nevycházela moc vysoká bedna a nebo cena velkýho toroidu.

JiriTom · #7 Příspěvek od **JiriTom** » 09 lis 2018, 16:43

Aby čtenáři fóra nemuseli dlouho hledat:
Zdroj informací: https://documents.tips/documents/prakti ... 97-07.html

Celeron · #8 Příspěvek od **Celeron** » 10 lis 2018, 01:38

Tak už mě to Sinclair v SZ rozmluvil, má to svý jistý specifika, ruce pryč od toho. :wink:

#9 Příspěvek od **EKKAR** » 10 lis 2018, 02:24

Stručně řečeno, má to rychlej FETovej konec, tudíž to bude náchylný ke kmitání při hodně komplexní zátěži. Čistá odporová zátěž bude v pohodě, jak tam ale bude fázovej posun, začne to výt jak šakal - o ukončení vytí rozhodne odolnost nejslabšího článku neboli co sčudne dřív. Osobně tipuju, že to musí likvidovat vejškáče jak na běžícím páse ...

JiriTom · #10 Příspěvek od **JiriTom** » 10 lis 2018, 08:30

Celeron píše:Volal mi známej, jestli bych se mu nepodíval na zesák vokálů pro kapelu, odhadem 150-200W. Mají to asi 15 let u mixu.

Zkrat na konektorech nebo kabelech k reprobednám a následný pokus o vybuzení "do plných" mohl spolehlivě (viz schema) odpravit pojistky v obou větvích napájení a zesáku nemusí nic být.

Pokud už tam zkoušeli dát pojistky nové a odpravilo je to bez buzení tak je to jasné...
Pokud s tím nic nedělali - otestoval bych to a v případě, že to není jenom pojistkami, prohlásit za neopravitelné, protože v té džungli tranzistorů, vazeb a kompenzací se asi nevyplatí vrtat...

Celeron · #11 Příspěvek od **Celeron** » 10 lis 2018, 11:05

S pojistkama by si poradili. Je tam něco mrtvýho a s dnešníma IRF640/9640 dle Sinclaira neopravitelný.

#12 Příspěvek od **masar** » 10 lis 2018, 12:01

To jsou gatě stažený před vzdáleným brodem. :wink:

#13 Příspěvek od **rezis** » 10 lis 2018, 20:24

Když jim to v kapele vydrželo 15let tak to zase taková sračka dle mě být nemůže....
A když nekoupíš pajcly tak v čem je rozdíl dnešní vs. minulý tranzistor.

#14 Příspěvek od **EKKAR** » 10 lis 2018, 21:28

Právě v tom, že dneska už ty nepajcovaný prakticky neseženeš - a to ani ve velkým kamenným krámě nebo hooodně velký í-šopě, všude mají ne druhovýrobu, ale spíš tak pěti- nebo šesti-výrobu, tzn. kusy vzniklý fakt nějakým záhadným pučením na podkladu z bambusovýho pařezu u bahniska v chejši z rejžový slámy - a ne jak by člověk předpokládal, faktickou epitaxí nebo jiným způsobem dotace polovodiče v pícce pod ochrannou atmosférou ...

JiriTom píše:... otestoval bych to a v případě, že to není jenom pojistkami, prohlásit za neopravitelné, protože v té džungli tranzistorů, vazeb a kompenzací se asi nevyplatí vrtat...

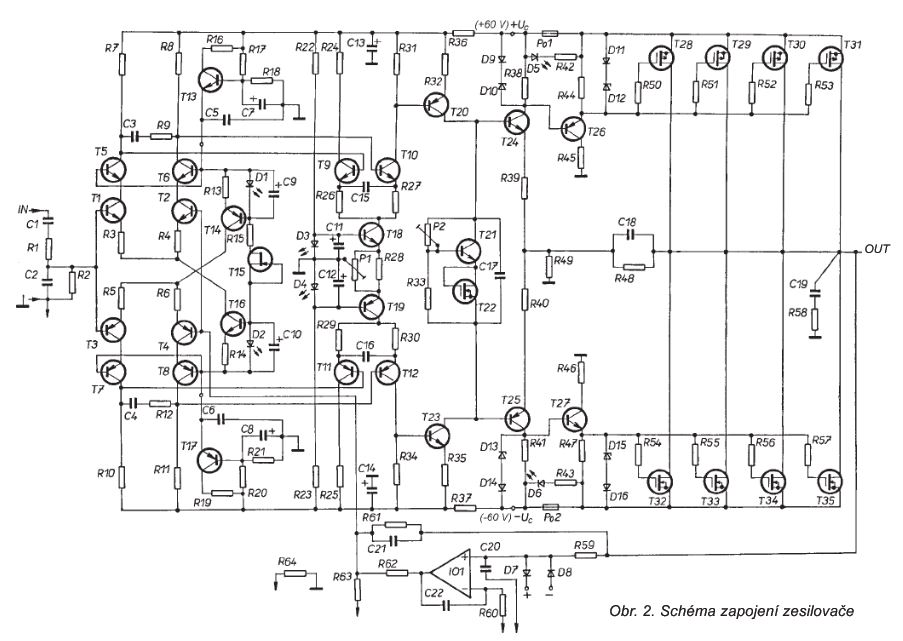

Kde tam vidíš džungli zpětnejch vazeb a kompenzací? Jediný kompenzační kapacity v signálový cestě jsou C3, C4, C5 a C6 - zbytek kondíků jsou vazební nebo blokovací pro zamezení stejnosměrnýho ovlivnění průchodu signálu. A v DC servu je kompenzační C21.

Jinak to čemu říkáš "džungle tranzistorů", to jsou jen a pouze diferenciální stupně a k nim příslušný zdroje stabilizovanýho proudu, pospojovaný vzájemně tak, aby se co nejvíc eliminovalo přechodový rušení, tepelná nestabilita a nesymetrie vstupů - v podstatě všecko to, co je na schématu nalevo od svislý čáry pomyslně vedený rovnoběžně s P2/R33, je "jenom" hooodně složitej operační zesilovač se symetrickým výstupem...

#15 Příspěvek od **rnbw** » 10 lis 2018, 21:34

Zase "mudrosti"... Normalne ich vyraba VISHAY a daju sa bezne kupit.

Lenze su to spinacie FETy a ich vlastnosti pre pouzitie v zosilnovaci mozu byt ine ako maju tie povodne.
